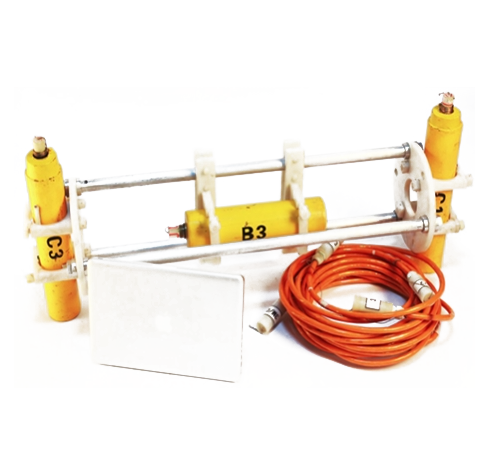

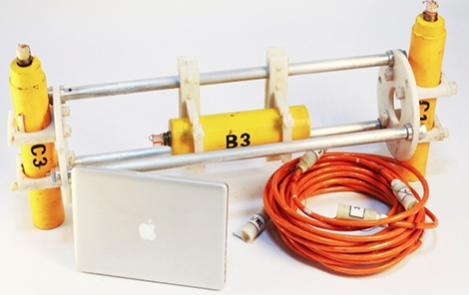

T180是一款海纜探測系統，采用有源電磁探測原理，對海底管線進行路由、埋深和故障測量，有單天線路由測量模式、垂直切割測深模式、連續跟蹤測深模式三種工作方式，是海纜工程及維修的重要設備，適用于海洋工程地質調查、海纜工程驗收、海纜工程監理、海纜工程維修等領域。?
自主專利技術設備，可微調定制
模塊化組合設計，使用友好
統一傳輸協議，可無線化連接
單天線路由測量模式
垂直切割探測模式和連續跟蹤探測模式自由切換
T180 海纜探測系統發信機 | |
輸出功率 | 500W |
輸出信號頻率 | 25Hz、50Hz、133Hz |
頻率穩定度 | ≤10-5 |
輸出電流 | 0~1000mA |
輸出電壓 | 0~500V |
電路形式 | SPWM脈沖寬度調制方式 |
輸出儀表 | 頻率表，3位數字頻率表，分辨率0.1Hz 電壓表，4位數RMS數字電壓表，分辨率1V |
T180海纜探測系統接收機 | |
路由誤差 | ±水深x5% |
埋深誤差 | ±埋深x10% |
使用水深 | 200m |
工作頻率 | 25Hz；50Hz；133Hz |
接收靈敏度 | ＜-120dB |
儀表顯示 | 圖形界面曲線圖 |
水面探測棒 | |
外尺寸 | 100mm（φ），400mm（L） |
纜線長 | 60m |
工作方式 | 水面使用 |
潛水探測棒 | |
外尺寸 | 100mm（φ），800mm（L） |
纜線長 | 260m |
工作水深 | 200m |
工作方式 | 懸浮切割 |
