概述：

Topgallant? 鋼板生產系統是應用于船廠的一個無縫作業解決方案，支持鋼板生產作業的自動化和全功能工作流程，從CAD / CAM系統到ERP系統或CAM系統 。?

此解決方案連接并使這一領域的生產準備流程自動化，它涵蓋了通過部件設計信息生成所需生產信息的關鍵任務，這包括：?

1.鋼板零件的CAD數據提取，?

2. 部件劃線確認和自動編輯，?

3.對部件套料批次自動分組和排序（ 基于各種選擇并利用可配置的規則的篩選標準），?

4.基于分配規則的分配原材料，包括通過利用預套料進行早期材料估計，?

5.執行自動套料，包括數控?cái)?shù)據生成、后處理和草圖、報告生成和任何其他生產數據，?

6.對生產數據集進行檢驗、批準、打包和發布，?

7. 轉移到ERP、MRP和/或PPS系統?

8.該解決方案可以幫助管理設計變更，確保所有發布的信息是最新的。?

概念：

執行鋼板套料操作可以說是一個耗費時間的過程。自動套料是最重要的一步也是核心。基于各種原因，套料一般根據不同的因素批量進行：交貨時間、材料類型、機器類型等。為達到材料的優化配置，批量需達到最大化。

為完成有效的大規模套料，Topgallant?鋼板生產方案使用由客戶定義的規則進行批量處理和材料選擇。這些規則可應用在一個或多個分段或總段的所有部件——甚至整條船。

某些部件可能有預先的劃線分配。在許多情況下，需要根據實際生產情況對劃線進行移動、鏡像、編輯等修改?；谶@個原因，鋼板生產系統包含了一個根據客戶定義的規則檢查劃線的處理管道。

系統優勢：

1. 由于速度加快和自動執行部件的生產準備工作，勞動力成本降低

2. 由于更好的利用率和早期訂購，降低材料采購成本

3. 通過設計變更跟蹤減少返工和生產錯誤

4. 用戶控制發布（用于生產）

5. 設計變更跟蹤和控制

6. 其他附加系統可集成到同一個方案中有助于保持一致性的信息系統

7. 完全適應具體船廠/生產場地的需求

8.支持實時和按需

9. 生產投資回報期短

系統特點：

1.為外板零件的生產建立自動生產準備任務?

2. 盡早的生產前材料估計?

3.自動規則檢查、編輯、布局的部件劃線（包括對稱和旋轉）?

4.基于設施能力的自動套料批處理?

5.控制發布、設計變更跟蹤功能?

6.調度生成加工指令的功能?

7.生成可定制的報告?

8.可與其他自動套料系統同時工作（如Alma act/cut）?

9.與CAD / CAM系統的集成?

10.與ERP或MRP系統的集成?

11.與PPS系統或其他車間級軟件集成?

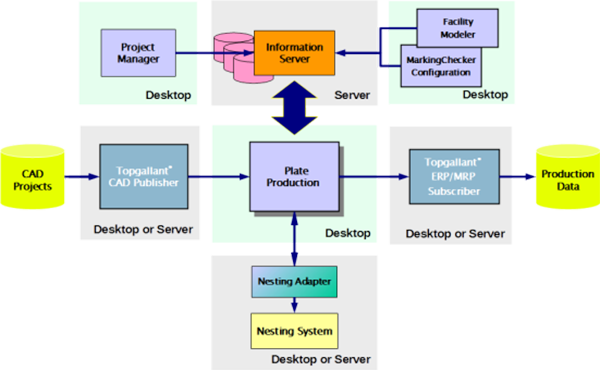

解決方案構架：

鋼板生產解決方案是基于由 Atlantec 企業解決方案開發的集成技術，它提供了一些功能，如版本控制、數據集成和完全面向流程的。解決方案包括以下主要部件 ：

1、Topgallant鋼板生產模塊

應用程序提供了一個易于使用的鋼板套料管理界面，支持自動選擇鋼板部件發布生產。零部件可以根據材料特性、對稱、大小和任何其他屬性，包括生產計劃數據，按照不同的規則分組。

同時，系統從原材料庫存中相應地挑選原材料。由這個挑選程序創建的套料組別和套料任務被提交給配置的自動套料(子)系統（最后，）通過工作隊列的集合，套料適配器完成套料任務。

應用程序與套料適配器緊密連接，（不斷)提供套料任務的工作進展和狀態信息。套料任務一旦完成，可通過連接的 ERP 系統對生產結果進行審核或發布給生產系統。

2、Topgallant劃線檢查器模塊

用于處理整個流程中的不同步驟，例如CAD 數據導入等。它通過使用一個可由用戶配置的規則集定義檢查標準，并結合沖突解決法生成正確的部件劃線。在這種條件下，目標生產設備的兼容性得到保證。模塊還可以為部件配置附加劃線，這是CAD 或 CAM 系統無法做到的。

該模塊被設計為自動操作，無需任何人工干預。它還提供一個交互式配置工具，用于規則集的創建和測試。

3、Topgallant 套料適配器模塊（是解決方案的支柱引擎）

它利用配置的自動套料應用程序執行套料工作 。它監視工作進展，檢索套料結果以及所有相關的生產數據。當前的工作狀態可立即應用到鋼板生產系統。

4、CAD/CAM出圖適配器模塊

（如 Topgallant?Aveva Marine 船體出圖器，Topgallant?Tribon M3 船體出圖器，Topgallant?DXF 出圖器，或 Topgallant?JTOpen 出圖器）為通用的軟件系統提供無縫數據集成，用于生成設計和生產數據 。

5、Topgallant ERP適配器模塊

提供基于工作指令、裝配、結構、部件或材料信息的 ERP 系統連接，既可從目標 ERP 系統導入也可導出 ERP 信息到 Topgallant?的解決方案。信息傳輸?shù)膬?nèi)容和格式是可定制的，并且是解決方案執行的一部分。適配器支持不同的操作模式，如按照需求、事件驅動、編排批次。完全支持 帶 ERP 目標系統的交互過程導向執行 。

從簡單的基于文件的到 Web 服務的機制，可以用不同的高配置性和可定

制的方法建立連接 。

? ? ? ? ? ? ? ? ? ?

6、信息服務器模塊

是輕量級的多用戶數據管理組件，執行 Atlantec-es 的造船用企業參考模型(ERM)，提供大量的工程和組織業務對象。通過一組豐富的功能，如版本控制、依賴關系分析和事件跟蹤等，它可以勝任復雜的數據轉換任務和過程控制要求。它也能夠處理大量在典型的造船環境下出現的數據。?

Topgallant信息服務器支持多種常見平臺?？墒褂脙?nèi)置的管理工具輕松設置和維護。

系統定制：

Topgallant? 解決方案可以靈活定制。系統里許多項目都可以由用戶或系統管理員配置。假如需要定制更多專門的系統集成或附加功能等，定制支持可以滿足這些要求。通過使用Topgallant? 的 基礎架構，我們有條件為您提供高性價比的定制服務。

鋼板生產系統在很多方面可以定制。例如，可以根據現有的 CAD 數據庫訂制 CAD 幾何輸入。甚至可混合不同的格式，例如在船舶設計的不同部分被分包給不同的工程公司使用不同的 CAD 工具的情況下。同樣，它也支持集成現有的自動套料系統。

系統可以定制生產數據的輸出，以滿足船廠對支持生產的軟件產品的具體要求或連接到現有的生產控制或 ERP 系統?？赏ㄟ^連接到現有的 MRP、ERP 系統輸入材料信息。

Topgallant? 隨機裝配分析工具是一個數據挖掘應用程序，用于從現有的產品和生產數據中提取關鍵特征。工具利用一艘或多艘船的生產和產品信息分析結果，得出關鍵指標和參數，繼而為Topgallant? 虛擬生產生成器建立文庫。這有助于船廠把握當前的設計和生產實踐，將其納入并應用于新項目。?

CAD/CAM 出圖適配器 為常見的設計和生產軟件系統提供無縫數據集成。這些系統提供的數據可以直接用于定義材料和零件清單、裝配過程、建造結構、獲得工作內容和生產任務。?

Topgallant? 船廠生產模擬 包含信息服務器，在默認情況下是單用戶數據存儲版本，它還支持離線用戶之間共享模型，但不支持并發模型開發。全面的基于服務器的版本可供團隊建模使用。這是一個輕量級、多用戶數據管理組件的造船用Atlantec-es'企業參考模型（ERM），它提供大量的工程和組織業務對象。?

它通過一組豐富的功能支持復雜的數據轉換任務和過程控制要求，比如版本、依賴關系分析和事件跟蹤。它也能夠處理大量的典型的建立在造船環境下的數據。Topgallant? 信息服務器支持多種常見平臺。也很容易設置和維護使用管理工具。

系統定制：

Topgallant? 解決方案可以靈活定制。系統里許多項目可以由用戶或系統管理員配置。?

假如客戶有更多定制專門的系統集成或附加功能等要求，定制支持可以實現這樣的附加功能。使用Topgallant? 基礎架構，我們能夠以一種高性價比的方式滿足以上需求。?

船廠生產模擬系統在很多方面可以定制。例如，可以根據現有的CAD數據庫定制CAD模型輸入。甚至可以混合不同的格式，如：當船舶設計的不同部分被分包給不同公司使用不同的CAD工具時。同樣，系統也支持集成現有的計劃系統。
