一. ?概述

4DMoS-PointCloud 掃描變形監測系統是由長期從事變形監測的工程技術人員和專業軟件開發工程師在借鑒國內外先進經驗、技術基礎上開發完成的，用于點云監測數據分析的專用軟件系統。4DMoS-PointCloud 提供處理海量點云數據的方法，提供各測量周期的數據與基準數據形變量的分析，分析出監測區域的實際變形及變形趨勢，超前預報，形成符合規范的監測報告。與國內外同類軟件現場測試比較，4DMoS-PointCloud 具有投資省、專業性強、符合國家行業規范要求和國人操作習慣、服務到位等無可比擬的優點。

二. ?優勢

1.系統專為點云監測分析開發，界面簡潔、直觀，易于掌握

2.多期數據形成監測數據庫，便于查詢

3.支持多期數據導入，各期數據與基準數據對比

4.點云數據擬合出監測區域立體模型，真實反映監測區

5.系統中真實反映監測點、監測區域形變

三. ? 特點

1.嚴格按照國家行業規范要求生成各種報表，體現水平、垂直變形量及變形速率

2.設定警戒值，超前預報警戒值發生時間

3.靈活的斷面生成方式，提供典型的勘測測量功能， 如方位角， 方向角和垂直角， 水平、垂直和坡度距離，以及至參考平面的體積

4.CS、BS、單機相結合，建立綜合智能變形監測系統

四. ? 功能

1.軟件專門用于三維激光掃描儀、影像型全站儀采集的點云數據處理

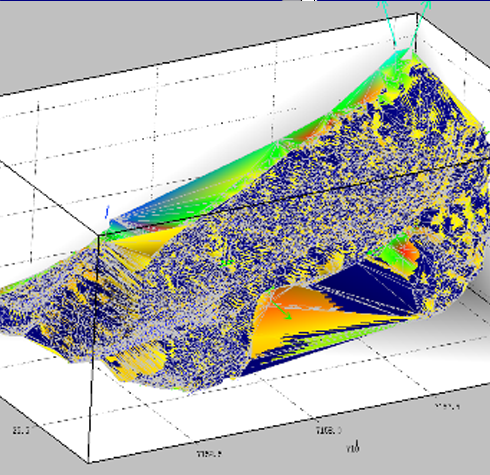

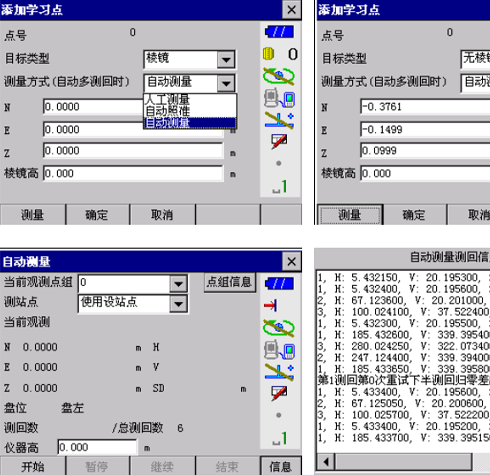

全站儀可以完成多目標點的高精度測量，GPS可以全天候精確定位全球任何位置的三維坐標，但它們多用于稀疏目標點的高精度測量。三維激光掃描儀采用非接觸測量模式，測量操作簡單方便、效率高、危險系數低，將不易到達的危險區域掃描成密集點云，數據導入軟件中生成監測區域三維模型

2.流程化操作分析，符合國家規范要求

數據導入→數據檢查→數據編輯→數據拼接→生成三角網→添加監測點、監測區域、監測斷面、整體比較→形成監測數據表格、曲線圖→趨勢分析→超前預警→生成監測報告→數據入庫

3.報表形式多樣化，方便、立體、直觀反映出監測周期內各期數據的變形量、變形速率、變形趨勢

1) ? ? ? ?變形量/變形速率變化表

形變數據表格——從中可以看出同一監測點或區域在不同監測周期的形變量

2) ? ? ? ?監測點－時間－變形量曲線圖

3) ? ? ? ?監測點－時間－變形速率曲線圖

形變曲線圖中可以總結監測點或區域相對于基準數據在各監測周期的總體變形量，及其變形速率，從而可以總結變形趨勢，設定警戒值，可以做到超前預警，避免造成災害

形變曲線圖分為時間－變形量曲線圖和時間－變形速率曲線圖，在形變曲線圖中可以設置警戒值，區域變形的最大值、最小值和平均值，還可以做水平位移、垂直位移、空間位移及X、Y方向上的位移變化情況，既可以單獨顯示也可同時顯示

4) ? ? ? ?水平矢量，監測點各周期－水平矢量圖

5) ? ? ? ?垂直矢量，監測點各周期－垂直矢量圖

水平矢量圖與垂直矢量圖中可以做每期測量數據與基準數據對比，在水平方向或垂直方向的變形量及形變方向，可以預測監測點或監測區域的形變情況

6) ? ? ? ?斷面圖與斷面線

可以創建任意斷面圖，以及斷面線，可以通過斷面線分析滑坡面的坡度

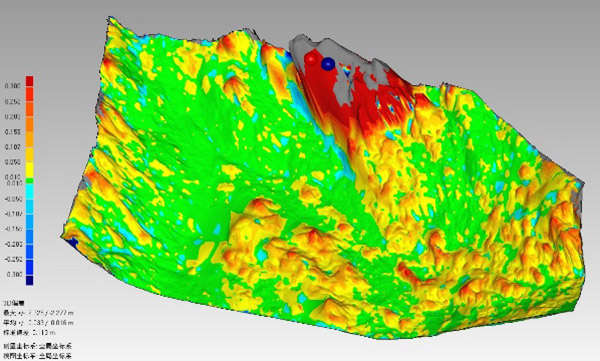

7) ? ? ? ?3D形變分析圖

u ?偏差量由綠色向深色漸變顯示，綠色表示偏差較小，深色表示偏差較大

u ?結果大部分為綠色，說明整個滑坡體穩定，紅色區域表示已經發生滑坡

u ?高分辨率影像與點云數據結合，清晰還原真實地物；

u ?色譜顯示，簡單直觀

8) ? ? ? ?生成等高線色差對比圖

u ?根據創建的地表面模型自動生成等高線

u ?多期數據對比，用色差反映高程變化量

4.分析監測區域形變趨勢，超前預警

可在生成的監測區三維模型上面添加監測點、監測區域，可以方便、直觀、可靠的看出其形變量、方向、位移大小， 分析出監測區域的地形地物實際變形及變形趨勢，設定預警值，通過數據分析，做到超前預警

5.形成長期監測數據庫

將監測區域各期測量數據、分析數據表格、形變曲線圖、矢量圖提交至數據庫保存，數據庫可定時或手工進行備份處理，使長期積累的數據成果安全保存，防止數據丟失，并可隨時回溯查閱。可按規定間隔時間（日、旬、月、季、半年、年）對數據庫內的監測數據進行分析統計，計算特征值，如求和、最大值、最小值、平均值等
