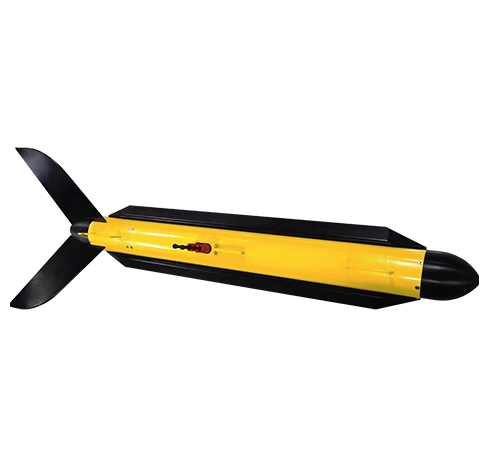

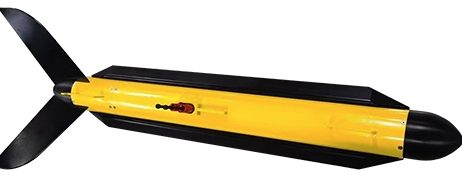

HY1800-1 側掃聲吶集成全頻譜和多脈沖技術于一 體，通過CW 脈沖傳輸模式和先進的寬頻Chirp 信號處理 技術，結合獨特的算法，可提供大量程和高分辨率的海底圖像。通過加長陣100cm 可獲得更高分辨率，適用于各種淺水和深水海域的掃測調查。HY1800-1 側掃聲吶可以再不大于4 級海況下正常布 放和回收。在6 節航速下，探測的有效覆蓋寬度不小于 850m，掃測效率每小時不小于9km2。?
大范圍搜索和打撈
線纜 & 管線調查
水文調查
考古調查
海洋資源 / 礦業調查
寶藏 / 沉船搜索
船舶調查
港灣
| 聲吶指標 | HY1800-1 |
| 波束個數 | 15波束(雙側) |
| 工作頻率 | 高速：450kHz；低速：100kHz/450kHz同步工作 |
| 信號類型 | LFM(線性調頻)/CW |
| 量程 | 600m @100kHz;180m @450kHz |
| 波束開角 | 水平：0.56°@100kHz，0.1°@450kHz；垂直：50° |
| 分辨率 | ?航跡分辨率：450kHz：15cm@60m，45cm@180m；100kHz：0.01h(量程) ? ? ? ? ? ? ?垂直航跡分辨率：1cm |
| 換能器安裝角 | 水平向下傾斜10°、15°、20°可調，出廠安裝20° |
| 工作深度 | 2000m |
| 拖魚尺寸/重量 | 1790mm*130mm(長*直徑)/60kg(40kg可選) |
| 甲板單元尺寸/重量 | 210mm*150mm*70mm /1.5kg |
| 供電功耗 | 220 /110VAC，50W |
| 聲吶軟件OTech | Windows系統，輸入NMEA 0183定位導航數據；可同時輸出OTSS、XTF兩種數據 |
| 拖曳纜 | Kevlar加強纜，標配長度：大于500m ? ? 絞車可選 |
| 標配內置傳感器 | 測深儀，姿態儀(縱搖、橫搖、方位)，壓力傳感器 |
| 工作航速 | 高速模式2~12節 ?低速模式：2-6節 |
