一、概述

孔群提取軟件是通過對預制板采集的掃描點云進行處理，提取預制板中具有特征的圓孔信息，并通過對圓孔的位置信息和孔徑信息與標準設計進行對照，來檢測預制板中相應孔位是否合格的一款專用軟件。具有自動化、簡易性、實時性的特點。掃描并導入掃描數據后，僅需30秒即可完全檢驗完成一個預制板，提示相應信息，最終還可自動將檢驗數據保存入庫。

二、優勢

具有強大的數據統計分析能力

數據采集多元化

提高工作效率，降低生產成本

非接觸時式測量，測量精度高

操作簡單、功能齊全，一人即可現場作業

采集數據自動記錄，數據更安全

三、特點

點云密度高，有效提高數據準確性，避免累計誤差

實測數據進行三維建模，與設計模型進行分析對比，結果顯示更加直觀

掃描時間短，精度高，有效提高工作效率

適配性強，軟件兼容各種掃描儀的結果，適應各種格式的點云數據

支持報表輸出，數值誤差，合格與否一目了然

四、功能

文件導入點云點擊功能欄上的功能“文件導入點云”，出現彈框，選擇要添加的點云文件進行打開，識別的格式包含las、laz、xyz、txt、asc、pts等。

自動執行將獲取到的點云與設計模型自動進行匹配，匹配結果呈現軟件界面并輸出報表。

三維模型查看三維視角下模型隨意轉動，實現數據模型可視化。色帶顯示區，數據差值體現更加直觀

自動生成檢測報表自動生成檢測報表，可查看位置偏差和孔徑大小以及超限數量統計，報表保存在軟件目錄下的Report文件夾內，合格情況隨時查看

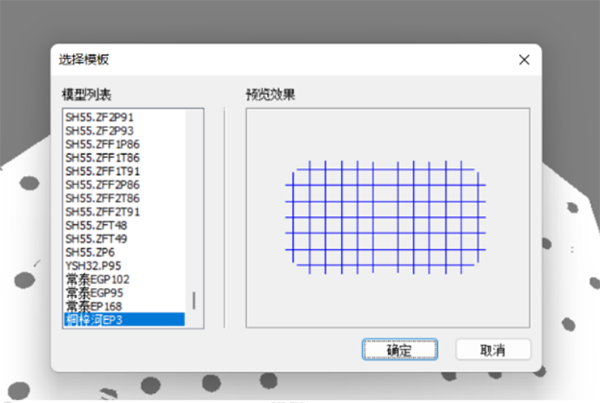

五、產品展示
