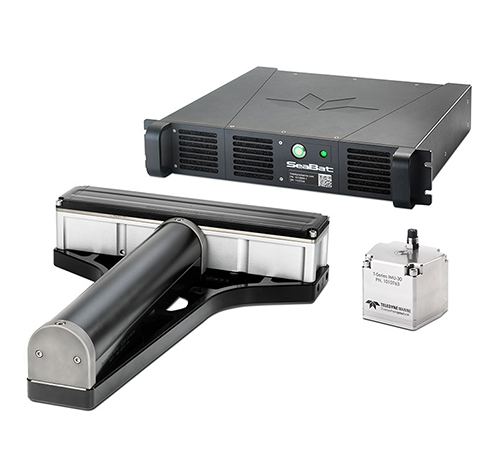

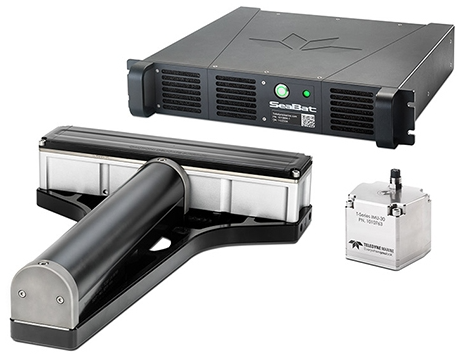

SeaBat T50長量程版拓展了如今的T系列產品量程，得益于T系列從底層硬件展開的新一代可擴展性設計，搭配緊湊型的機架式聲吶處理器（RSP），SeaBat T50長量程版為您帶來優越的測量數據，且簡單易用，可有效減輕數據處理負擔。
SeaBat T50長量程版完整支持150至420kHz的工作頻率靈活變換，可在極淺水中獲得高分辨率的測量結果，并可在達900m的水深中工作！
機架式處理器搭載了選配的集成慣性導航系統，可以得到準確的時鐘同步和姿態穩定。
SeaBat T50長量程版適合測繪船只的快速安裝，帶來更小的占用空間及優化接口配置——或者它可以安裝在海底閥箱或起重機系統上。
機架式聲吶處理器 (RSP)
? 簡化線纜連接——更快的安裝
? 選配集成INS系統——準確的時鐘同步及姿態穩定
? 25m標準線纜
? 標準19英寸2U 機架
SeaBat T50長量程聲吶探頭組合
? 150 – 420kHz寬帶聲吶陣列
? 堅固的鈦合金外殼
? 水中重量低于13.5kg
3年質保期
我們的硬件都經過詳細質量測試以滿足嚴苛的標準。擁有我們的全套售后系統支持及3年質保期，可以確保SeaBat T系列不會讓您失望。
一體化，靈活，集成化測量系統
快速安裝，結構緊湊，更小的占用空間及優化接口配置
優越的純凈數據，高的數據質量，更有效的測量，更少的處理時間
150至420kHz的工作頻率靈活變換，在嚴酷的測量環境下提升掃寬性能，節省耗時成本
新的壓縮水體數據算法在保留有用信息的同時極大地降低了數據存儲空間需求
| 輸入電壓 | 100-230VAC 50/60Hz | ||
| 換能器線纜長度 | 25m (標準)，可選: 10m, 50m 或 100m | ||
| 溫度（工作/儲存） | 機架式聲吶處理器: -5°C至+45°C / -20°C至+65°C | ||
| 高X寬X深 | 重量（空氣/水中） | ||
| 接收陣（EM7218） | 102*460*90.7 | 8.2kg/3.9kg | |
| 發射陣（TC2187） | 86.6*93.1*500 | 9.8kg/6.8kg | |
| 機架式聲吶處理器 *標準19英寸機架 | 88（2U）*478*462 | 12.3-13.8 | |
| T50長量程版聲學性能 | 400kHz | 200kHz | 150kHz |
| 垂直航跡接收陣波束角度 | 0.5° | 1° | 1.5° |
| 平行航跡波束角度 | 0.5° | 1° | 1.5° |
| 波束數量 | 10-1024 | ||
| 掃寬 | 等距模式10°-150°，等角模式10°-165° | ||
| 典型作業水深（CW） | 300m | 750m | 750m |
| 作業水深（CW） | 350m | 750m | 750m |
| 典型作業水深（FM） | 350m | 650m | 650m |
| 作業水深（FM） | 425m | 900m | 900m |
| Ping率（受量程限制） | 可達50ping每秒 | ||
| 脈沖長度（CW） | 15-300μs | ||
| 脈沖長度（FM） | 300μs-10ms | ||
| 測深分辨率 | 6mm | ||
| 耐壓深度（聲吶探頭） | 50m | ||
| Teledyne 20型慣導 | |||
| 橫搖/縱搖 | 艏向 | 涌浪 | 真實涌浪 |
| 0.02° | 0.015° | 5cm/5% | 2cm/2% |
| Teledyne 30型慣導 | |||
| 0.01° | 0.010° | 5cm/5% | 2cm/2% |
