一. ? 概述

PMDS現配管測量設計系統通過專用相機和自主研發測量工裝進行近景攝影測量，采集數據。對法蘭進行三維建模，并可以通過自動或者手動調整獲得最準確的現配管數據并輸出小票圖，指導現場下料以及安裝。并配合自主研發的四軸聯動工裝進行制作成品現配管。

二. ?優勢

1.改變傳統制管方式，無需多次上下船取樣套模

2.有效提高現配管的制作質量和精度，達到將本增效的目的

3.數據采集效率高，10分鐘左右即可完全采集完畢

4.數據采集流程僅需拆裝測量工裝以及拍攝照片，需要人工較少

5.根據小票圖配合現場實際情況精準下料，并指導安裝

6.整套設備結實耐用，方便攜帶

三. ? 特點

1.國內首創，結合攝影測量技術與實際制造工藝的制管軟件

2.界面簡潔，整個流程易上手

3.克服船艙內部比較狹小，行動不便，并且光線昏暗等不利條件

4.與多家大型船廠聯合開發，符合目前主流制管工藝，適合現場人員使用

5.與市面上大部分制管、下料機械兼容。數據即出即用

6.零件庫自帶各標準零件，并支持用戶自定義零件標準

四. ?功能

1.數據采集：通過攝影測量技術與測孔工裝，提取現場兩個法蘭的螺栓孔的空間坐標，并根據坐標點擬合法蘭中心點，確定對接法蘭的相對位置關系，進而確定現配管坐標系

2.生成法蘭模型：根據法蘭孔的坐標計算法蘭的孔距，自動從零件庫中檢索符合要求的零件信息，用戶確認后，生成法蘭的三維模型

3.生成管路：根據法蘭的周先方向以及障礙物的尺寸位置，基本可以確定現配管的彎曲樣式。并在生成后智能檢測管路的合理性

4.手動調整：用戶可以根據現場情況，可以手動調整法蘭傾角、法蘭轉角、法蘭樣式、彎曲類型、彎曲角度、彎曲位置、彎頭類型等信息

5.生成小票圖：根據調整后的現配管，自動生成小票圖，并保存成CAD格式小票圖中包含各零件的規格以及尺寸信息，法蘭的姿態信息，定位點的位置等

6.其他功能：根據管路工藝要求，軟件中還加入了關于套管連接的解決方案，以及異徑管的生成與調整

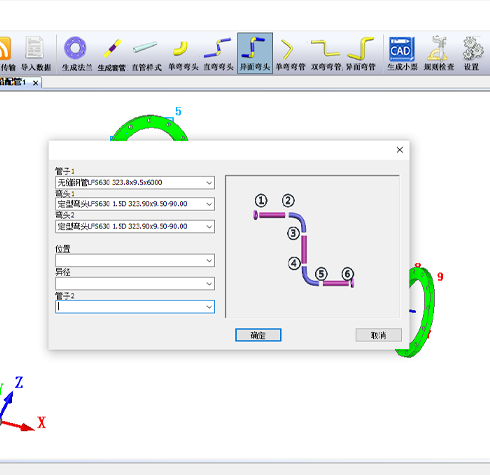

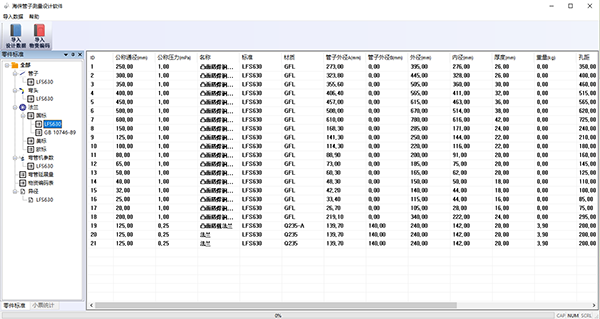

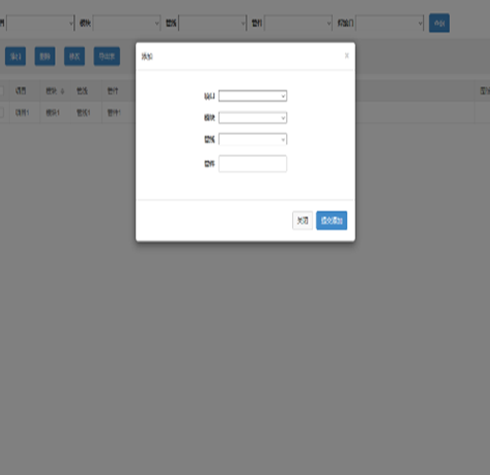

五. ? 產品展示
