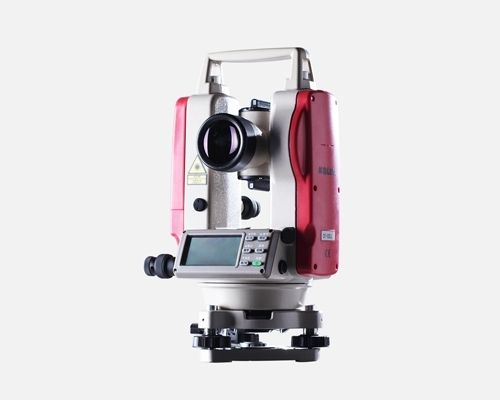

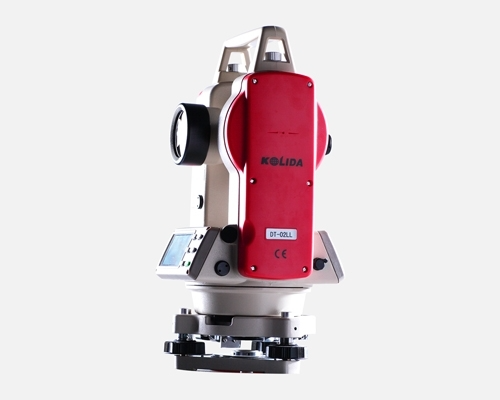

科力達DT-02LL激光電子經緯儀

● 激光器與主機共用一個電池，一體化設計
●采用雙面板液晶中文顯示，方便、快速、實用、準確
●液體電子傳感器，可隨時補償豎軸傾斜，保證讀數準確無誤
●水平盤、垂直盤采用對徑讀數確保2秒級精度?

●長效電池可連續工作10小時

產品說明

科力達激光電子經緯儀采用降阻電路優化設計；CCD作為接收器；同軸同焦可視激光電經，可隨時觀測改正激光與視準軸的不同軸誤差，非常實用、好用。雙面板液晶中文顯示，方便、快速、實用、準確。水平盤、垂直盤采用對徑讀數確保2秒級精度；絕對編碼測角方式，測角精度2秒，電子氣泡補償精度1秒，補償范圍±4′，帶激光對中，激光指向。

技術參數

望遠鏡
成像　　　　 ? ? ? ? ? ? ? 正像
放大倍率　　　 ? ? ?　　30×
有效孔徑　 ? ? ? ? ?　　45mm
分辨率　　 ? ? ? ? ? ?　　3＂ ?
視場角　　 ? ? ? ? ? ?　　1°30′
視距 ? ? ? ? ? ? ? 　 ? 1.4m
視距乘常數 ? ? ? ? ? ? ? ? ?100
視距乘常數 ? ? ? ? ? ? ? ? ?0
筒長　　 ? ? ? ? ? ? ? ? ? ? 157mm
測角部分 ?　　
測角方式　　　 ? ? ? ? ? ? 絕對編碼式
編碼盤直徑　　　 ? ? ? ? ?79mm
顯示讀數　　　 ? ? 　1＂/5＂可選
精度　　　　　 ? ? ? ? ?　2＂
探測方式　　　 ? ? ? ? 　
水平角 ? ? ? ? ? ? ? ? ? ? ? ?對徑 ? ? ?
垂直角 ? ? ? ? ? ? ? ? ? ? ? ?對徑
激光指示器（波長：635 ? ?功率：0.5mw ? ?激光經緯儀適用）
聚焦點方式 ? ? ? ? ? ? ? ? ?調焦
有效射程 ? ? ? ? ? ? ? ? ? ?120m
顯示部分
顯示器類型 ? ? ? ? ? ? ? ?對面中文顯示
數據輸出
接口 ? ? ? ? ? ? ? ? ? ? ? ?RS-232C
水準器
長水準器 ? ? ? ? ? ? ? ? 30″/2mm
圓水準器 ? ? ? ? ? ? ? ? 8′/2mm
自動垂直補償器
系統　　　　　　　 ?液體電子傳感器　±4′ ? ? ? 水泡補償 ± 3′
精度　　　　 ? ? 　　液體電子傳感器：1″ ? ? ? 管水準器：30″/2mm
光學對中器
成像　　 ? ? ? ? ?　　　正像
放大倍率　　　 ? ? ? 　3×
調焦范圍 ? ? ? ? ?　　　0.5m～∞
視場角　 ? ? ? ? ?　　　5°
激光對中器
對中精度 ? ? ? ? ? ? ? ? ?1.5m處1.5mm
激光點直徑 ? ? ? ? ? ? ? 1.5m處2.5mm
無限位微動螺旋
螺旋個數 ? ? ? ? ? ? ? ? ?1個水平/1個垂直
物理特征? ? ? ? ?
使用環境溫度 ? ? ? ? ? ?-20℃～+45℃
機載電池 ? ? ? ? ? ? ? ? ?可充電鎳—氫電池/AA電池
電壓 ? ? ? ? ? ? ? ? ? ? ? ?直流6V
連續工作時間 ? ? ? ? ? 10小時
尺寸 ? ? ? ? ? ? ? ? ? ? ?165mm X 157mm X 318mm?
重量 ? ? ? ? ? ? ? ? ? ? ?4.3kg
