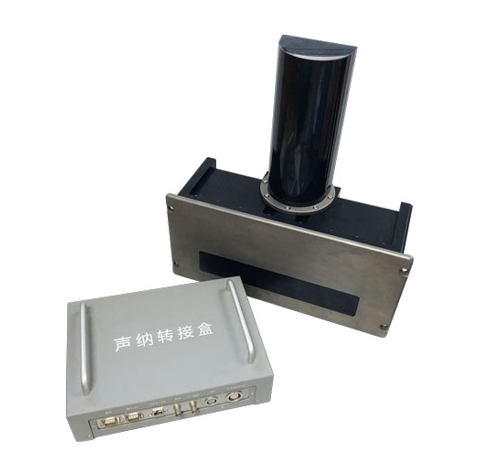

HY1621是海鷹推出的一款具有完全自主知識產權的高精度高分辨率多波束測深儀，廣泛應用于航道疏浚、地質調查、沿海及河口測繪，沉船打撈等領域。換能器支持210kHz工作頻率，測深可達500m，波束角1.5°，可選等角或等距波束分布。 ?

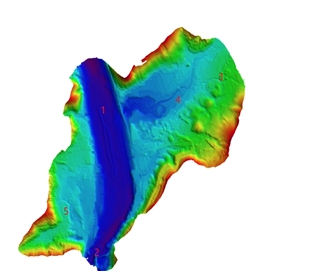

HY1621多波束系統水庫掃測區域水下地形圖
注：圖中幾處特征點清晰可見、層次分明。
①航道內叉形結構地形?②水電站的水下T型壩?③水下梯田地形
④水下暗溝以及跨越暗溝的路橋結構?⑤水下地形
堅固的工業設計：高強度工程塑料與金屬材料復合，堅固耐用；
?一體化便攜設計：發射接收一體化，安裝方便，僅一根連接電纜，可安裝于小型船只；
先進的判底技術：幅度與相位聯合檢測，水深點可靠，保證測區邊緣與達到同樣的精度，數據處理效率極高；
全自動工作模式：測深參數（增益，功率，量程）全自動調節，減輕工作強度；
實時橫搖穩定：實時修正波束，確保測量范圍的完整并提高測量精度和工作效率；
全中文顯控軟件：易于使用的全中文多功能控制界面，兼容常規采集后處理軟件；
多個通用接口：支持多種定位、姿態傳感器等輸入。
技術參數
| 技術指標 | 參數 |
| 工作頻率 | 210kHz |
| 聲源級 | 220dB |
| 脈沖寬度 | 50us～500us，連續可調 |
| 測深范圍 | 1～500m（斜距） |
| 分辨率 | 1cm |
| 測深精度 | 符合IHO S44標準 |
| 覆蓋寬度 | 100°~140°，10°可調（5.5倍寬深比） |
| 波束個數 | 320個 |
| 波束寬度 | 1.5°×1.5° |
| Ping率（受量程限制） | 可達40Ping/s |
| 橫搖穩定 | ±10度 |
| 波束分布 | 等角度/等距離可選 |
| 輸入電壓 | 110~240VAC ? 50/60Hz |
| 平均功耗 | 100W |
| 聲吶頭異物防護 | 防水防塵級別（IP67） |
| 電纜長度 | 25m(標準) ?可選15m，50m或100m |
| 工作溫度 | -10°C～+40°C |
| 存儲溫度 | -40°C～+70°C |
| 接收陣尺寸 | 456mm（長）×215mm（寬）×145mm（高） |
| 發射陣尺寸 | 275mm（長）×115mm（長）×83mm（高） |
| 聲吶頭重量 | 空氣中13.9kg |
| 甲板單元尺寸 | 315mm（長）×215mm（長）×105 mm（高） |
| 甲板單元重量 | 2.95kg |
| 耐壓水深（聲吶頭） | 50m |
| 質保期 | 1年 |
