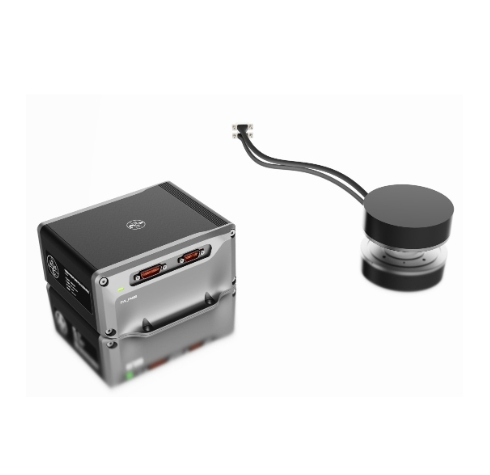

采用成熟的相控陣技術和先進的底跟蹤算法，可用于搭載AUV 或ROV 進行聲學導航。DVL-PA系列 具有分體式結構設計、高精度、尺寸小、無需聲速校準、重量輕等特點可廣泛應用于海洋工程。?
分體式結構設計；
高精度；
尺寸小、重量輕；
無需聲速校準。
型號 | PA-600 | PA-300 |
聲學參數 | ||
工作頻率 | 600kHz | 300kHz |
波束數量 | 4波束相控陣 | 4波束相控陣 |
波束角度 | 30° | 30° |
距離 | 80m | 200m |
距離 | 1m | 2m |
測速范圍 | ±12kn | ±18kn |
長期測速精度 | 0.2%±0.3cm/s | 0.3%±0.3cm/s |
環境參數 | ||
工作溫度 | -5℃~45℃ | -5℃~45℃ |
存儲溫度 | -40℃~60℃ | -40℃~60℃ |
工作深度 | 300m | ? 500m 和6000m |
輸入電壓 | 24VDC(18VDC~36VDC) | 24VDC(18VDC~36VDC) |
功耗 | ||
平均功耗 | 12W | 15W |
峰值功耗 | 60W | 70W |
接口 | ||
通訊接口 | RS422 | RS422 |
物理參數 | ||
尺?寸?( mm ) | Ф75x40 ( 換能器 )， 121x125.5x54( 機箱 ) | Ф127x40 ( 5 MPa 換能器 A 型 )，Ф135x50 (60MPa 換能器 D 型 ) |
空氣中重量 | 0.5kg(換能器),0.95kg(機箱) | 1.7kg(5MPa 換能器），2.7kg(60MPa 換能器) 0.95kg(機箱) |
殼體材料 | 鈦合金(換能器),鋁合金(機箱） | 鈦合金&聚氨酯(換能器),鋁合金(機箱) |
