海鷹RIV-F2分體式聲學多普勒剖面流速儀是RIV ADCP系列中的新型小型化流速流量監測儀器，利用聲學多普勒原理，通過檢測水體中顆粒物的移動速度來獲得水體的流動速度。
RIV-F2體積小，輕量便攜，專用于無人船搭載以及纜道流速流量監測。設備支持300KHz~2.5MHz不同的工作頻率，環境適用性強，可在不同水域環境開展垂線流速、剖面流速和斷面流量的測量。
體積小、質量輕，可配置為纜道流速流量監測系統，對于已搭建的纜道系統改造成本小。
空間占用小，適配海鷹USV-01無人船，實現流速、流量、水位、溫度等數據的實時在線輸出。
頻率 | 2.5MHz/1.2MHz/600KHz/300KHz |
速度范圍 | 士20m/s |
底跟蹤距離 | 12m/45m/120m/180m |
底跟蹤精度 | ±0 .25%測量值±5mm/s |
流速精度 | ±0 .25%測量值±5mm/s |
數據更新速率(典型值) | 1Hz, ?根據應用場景高可配置10Hz |
輸入電壓 | 20~36VDC |
平均功耗 | ≤3W@24V ? 供電 |
內部存儲空間 | 2GB, 高可選配32G |
通信接口 | 串口 RS232、RS422、RS485 ? 和 1 0M 以太網 |
串口波特率 | 2400~115200 |
同步輸入/輸出 | TTL、RS485 |
工作溫度 | -5°to 45°C,相對濕度：≤93% |
貯存溫度 | -30°to 50°C, 相對濕度：≤93% |

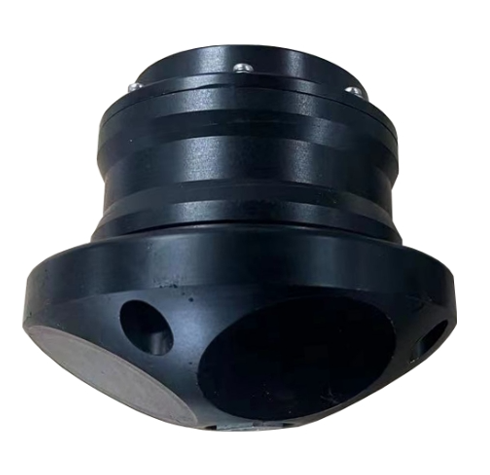

換能器艙外形尺寸 | 直徑φ122.4mm, ?長度92 .21mm |

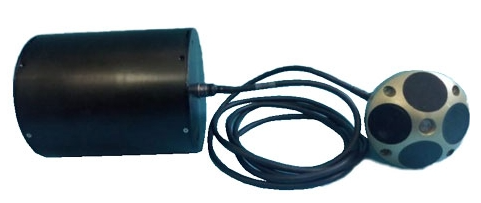

電子艙的外形尺寸(纜道應用) | 直徑φ167mm, ? 長度232mm |
采集終端尺寸(無人船應用) | 275mm ?長 x180mmx ?寬 x97mm ?高 |
