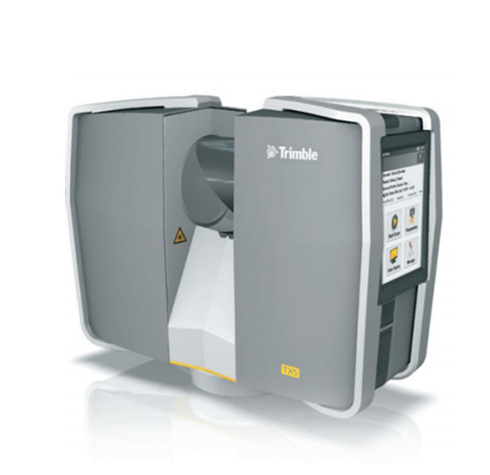

TX5智能型三維激光掃描儀

■ 多功能解決方案

■ 小巧、便攜

■ 直觀的觸摸屏幕，界面友好

■ 集成彩色數碼相機提供照片般逼真的三維掃描成果

Trimble TX5掃描儀是一個面向廣泛掃描應用的多功能三維掃描解決案。緊湊而且輕便的設計提供了移動性，提升了外業生產率。直觀易用的機上操作界面能讓新用戶快速上手。

?

帶內置彩色相機的高速掃描

天寶TX5高速掃描儀能夠以976,000點每秒和高120米的測程進行測量。系統還集成了彩色相機可提供高達７千萬像素的無視差彩色疊加。結果是以千百萬次測量得到的精細的照片級三維彩色影像。提供給用戶用于那些需要細節和顏色的BIM（建筑信息模型）、建筑、結構變形、工業設施、文化遺產、保險損失和事故調查的一個記錄現狀的優秀解決方案。

?

便攜移動性

天寶TX5是市場上小巧輕便的掃描儀。大小僅有24厘米 x 20厘米 x 10厘米，重量?jī)H有5.0公斤。非常便于在復雜的環境下移動和安置。輕小的運輸箱讓用戶盡享方便、安 全和經濟的運輸便利。其附帶的鋰電池可供運行５個小時，并且可以在運行中充電。它還帶有遙控選項，可供用戶通過WLAN無限局域網來遙控儀器啟動、停止、查看或下載掃描結果。

?

易于使用

簡明清晰的觸摸屏使得天寶TX5的操作非常簡單。幾個必要的操作如設置掃描參數、管理成果項目非常直觀和易于學習。這大大減少了操作時間并讓新用戶對掃描操作胸有成竹。小巧、便攜的天寶TX5是真正可以融入到您的業務里的易用掃描儀。

?

自動化感應器

天寶TX5具備自動化感應器可以幫助配準掃描并且使得在外業可以僅使用少量的目標。系統內置有電子羅盤可以把方位數據關聯到掃描上，內置的雙軸補償器可以使每一個掃描都關聯水平信息。內置的高度計提供的高度信息可以關聯高度并區分掃描位置，例如同一個建筑里的不同樓層。

?

數據管理

天寶TX5的數據保存在SD卡上，可以方便而又安 全地傳輸?shù)诫娔X上。數據用SCENE軟件處理和配準，可以無縫地導入到天寶RealWorks軟件上，以產生成果，例如檢測結果、測量結果或三維模型。數據也可以傳輸?shù)饺SCAD軟件包，提供給第三方設計軟件。

技術參數

性能指標

測距單元

模糊范圍.............................................................153.49米

測距范圍¹..................................................... 0.6 米-120 米

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 戶內戶外低照度和正常入射90%反射率表面

測量速度：122,000 / 244,000 / 488,000 / 976,000 點/秒

測距誤差....±2毫米,10 米或25米處,分別對應90%和10%反射率

?

彩色單元

分辨率..................................................大 7千萬彩色像素

動態彩色特性....................................................亮度自適應

旋轉單元

視場(垂直/水平) ..............................................300°/ 360°

步長(垂直/水平)：0.009° ( 上40,960 三維像素) / 0.009° (360°上40,960 三維像素)

較大垂直掃描速度............................. 5,820轉/分鐘或 97赫茲

?

激光(發射器)

激光等級.................................................................. 3R

激光功率.............................................................. 20毫瓦

波長................................................................... 905納米

光束發散角................................. 典型0.19毫弧度(0.011°)

光束出口直徑.............................................3.0毫米，圓形

?

數據處理與控制

數據存貯................................... SD, SDHCTM, SDXCTM;包含32 GB卡

掃描儀控制.................................................彩色觸摸顯示屏

WiFi (WLAN) 無限局域網：可以在移動設備用Flash;遙控、掃描顯象和下載

?

感應器

雙軸補償器....................................... 精度0.015°范圍±5°

高度感應器..............................可通過電子氣壓計為每次掃描

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 添加相對于某一參考點的高度信息

羅盤.......................電子羅盤給每次掃描提供方位信息,可校準

?

硬件規格

供電電壓...........................19 伏特(外部), 14.4伏特 (內部電池)

功耗.....................................40 瓦特或80瓦特(電池也充電時)

電池供電.........................................................5個小時

環境溫度.............................. 5 ℃ to 40 ℃ (41°F to 104°F)

濕度.......................................................................非冷凝

電纜連接器.................................................位于掃描儀基座

重量..................................................................... 5.0公斤

尺寸.............................................24厘米 x 20厘米 x 10厘米
