項目背景

隨著我國經濟的快速發展，交通運輸量的不斷增加，高速公路網的承載空間日益飽和。高速公路擴建改造是解決路網壓力的有效途徑之一。三維激光技術可以應用在快速獲取道路及其附屬設施的點云數據和影像，且不影響交通，生成橫、縱斷面及地形成果，為高速公路改擴建勘察設計提供技術支持。

解決方法

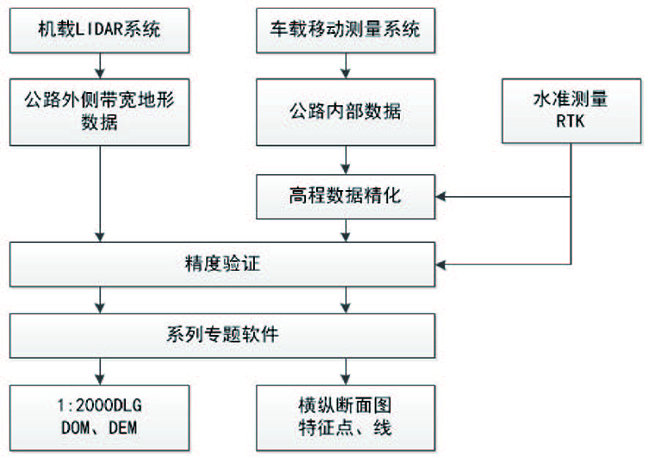

根據高速公路改擴建的技術要求，采用車載與機載激光測量系統相結合方式進行測量（以下簡稱車載系統和機載系統）。

采用車載系統快速獲取路面高密度點云數據，結果精度在5cm以內；然后按一定間距布置水準點，通過水準點進行高程精化，得到平面5cm、高程2cm的三維點云數據。

路面外待測范圍采用機載系統采集，結果精度可達15cm以內，滿足1:2000年的地圖測量要求，高差變化大、植被覆蓋的區域數據獲取能力遠高于傳統的航空測試。利用專業的數據地圖軟件，根據點云數據和高清圖像完成道路縱橫截面、道路帶狀地形圖等專題測繪。

作業過程

(1)使用設備

1. ARS-100OL機載激光測量系統

激光發射頻率：75萬點/秒分辨率：0.001°

掃描速度：200線/秒

測量距離：1350m@60%;820m@20%

系統精度：15cm@500m

2.HiScan-Z車載激光測量系統

測量距離：119m

激光發射頻率：101萬點/秒

角分辨率：0.0088°

全景分辨率：7500萬像素

系統精度：5cm@100mm

掃描速度：200線/秒

(2)項目案例

1.采集數據

HiScan-Z車載系統采集路面點云數據，在應急車道按一定距離布置水準點，參與點云數據高程精化，最終獲得高精度點云數據，生成道路橫向和縱向截面圖。ARS-1000機載系統采集道路中心線兩側250m點云數據和正射影像。

2.布置驗證點

沿路面設置驗證點，測量其平面坐標和水平高程，然后在點云數據中提取相應的特征點坐標，檢查車載系統的結果精度。從表1可以看出，點云數據的平面精度優于5cm，高程精度優于2cm。

在測量區域均勻選擇特征點，然后在機載系統采集的點云數據中提取相應的坐標值進行精度比較。從表2可以看出，點云數據的平面和高精度優于15厘米。

3.生成3D結果

基于雙系統獲取的點云和圖像數據可以快速生成3D結果。

項目成果

與傳統測量技術相比，三維激光技術具有效率高、點云密度高、測量精度高、外業工作量少等優點?；谲囕d和機載雙系統測量模式，實現雙系統優勢互補，可有效解決邊坡外車載激光測量系統測量盲點和機載激光系統難以滿足道路測量精度要求的雙重問題。雙系統的綜合應用不僅能滿足高速公路改擴建的技術要求，而且能顯著提高工作效率。

轉自中海達官網
