使用CAD軟件制圖時，有時候需要在圖形頂角建立斜面邊，即倒角。CAD中有一個專門用于建立倒角的命令--CHAMFER命令，它可以幫助我們在兩個相同的線段之間快速建立一個表示倒角的斜線。CHAMFER命令有兩種倒角模式：距離模式和角度模式。本文將告訴您如何使用CHAMFER命令的角度模式來建立倒角。

1.打開CAD，畫一個矩形，縮放到合適的位置；

2.用分解工具將矩形分解為四條線段；

3.啟用倒角命令：在命令行中輸入【CHAMFER】并按回車鍵確認；

4.在命令行中輸入【T】，按回車確認后，再次輸入【T】，開啟修剪模式；

5.在命令行中輸入【A】，按回車鍵確認，打開角度模式；

6.指定第一條直線的倒角長度：輸入數字[15]按回車鍵確認；

7.指定第一條直線的相對角度：輸入數字[60]按回車鍵確認；

8.確定長度和角度后輸入【M】，按回車鍵打開多個模式；

9.一次選擇需要倒角的直線，直到矩形的四個頂角完成倒角后，然后按回車鍵結束倒角命令。

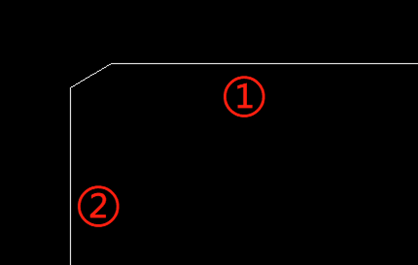

使用指定角度建立倒角時，應注意設置的距離和角度值與倒角時選擇的對象順序有關。如下圖所示，首先選擇直線①后選擇直線②效果如圖1所示。首先選擇直線②后選擇直線①效果如圖2。

圖1

圖2

以上是CAD中使用CHAMFER命令的角度模式來建立倒角的方式，希望對您有所幫助！
