一、概述

1.主要任務

根據橋梁設計文件，對橋梁結構的平面和高程位置進行現場實地放樣，及時為施工階段提供準確的位置和尺寸，并檢查施工質量。

2.主要工作

①建立平面控制網；

②建立高程控制網；

③測量橋梁軸線（橋梁中線）的長度和方向，交會放樣橋墩和平臺的中心位置；

④結構輪廓特征點的細部放樣和施工觀測按主要軸線進行；

⑤進行竣工測量和橋墩沉降位移觀測。

二、平面控制測量

橋梁平面控制測量的任務是放樣橋梁的軸長度和橋墩的中心位置，為橋梁位置的地形、施工放樣和變形觀測提供足夠的精度控制點。特別是對于一些河流較寬的中型以上橋梁，由于河流較寬，橋墩在河流中施工，不能采用直接測量法，必須采用間接測量法，即建立橋梁平面控制網。目前，橋梁平面控制網有三種形式：測角網、測邊網和角網。

邊角網是將測角網與測邊網結合起來進行平面控制的一種形式，能準確地測量橋軸的長度和橋墩的中心位置。

1.三角控制網布局原則

三角點應選擇在地質良好、不被淹、不受施工干擾、不易損壞、易于保存的地方。兩岸橋軸應設置三角點，離橋臺不遠，便于橋臺放樣。

為了便于檢查，控制網至少設置了兩條基線，兩岸最好各有一條?；€應選擇在平坦、開放、測量距離方便的地方?；€邊緣的一端應選擇為橋梁軸線點，并盡可能垂直于橋梁軸線。沿基線方向的地面坡度不應超過1/30—1/20，基線長度一般不應小于橋軸線的70%。

2.三角控制網的布局形式

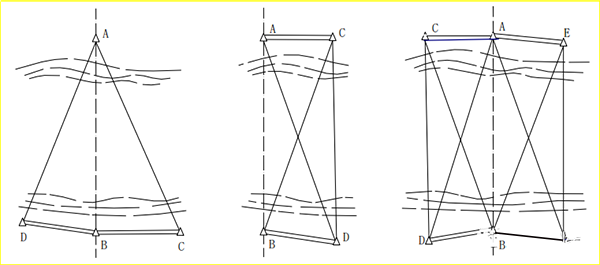

橋梁平面控制網的常見典型圖形見下圖。圖中點線為橋軸，雙線為測距邊，即基線。

對于在更大的江河測設橋軸線時，為了提高控制網絡的精度，可以使用兩個四邊形或更復雜的圖形。根據橋梁長度、施工需要和橋梁位置地形選擇圖形。大型橋梁的平面控制網絡也可以使用全球定位系統（GNSS）測量技術布置。
