全站儀導線測量，無論是使用科利達智能全站儀還是KTS-442\462\472\491系列全站儀，原理都是一樣的，進行測設-外業-計算等操作。今天，我們先來學習一下全站儀導線測量的基礎知識、有了扎實的基礎才能進階技能。

基本概念

1)控制點:測區內選定的有控制作用的點。

2)控制網:由控制點組成的幾何圖形。

3)控制測量:布設、觀測和計算控制網，確定控制點位置的工作。

4)圖根控制網:專門用于測繪地形圖的控制網。

5)施工控制網:專門為施工測量設計的控制網。

6)平面控制測量:測定控制點平面坐標的工作。

7)高程控制測量:測定控制點高程的工作。

*平面控制測量和高程控制測量可以分開進行，也可以同時進行。

平面控制測量方法

平面控制測量通常采用:GPS控制測量、導線測量、三角測量和交會測量。必要時進行天文測量。目前，GPS控制測量和導線測量已成為建立平面控制網的主要方法。

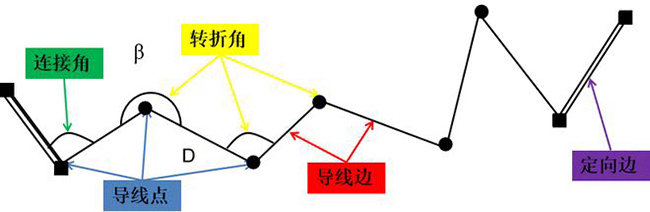

【導線測量】用直線將控制點連接起來，形成一條折線，稱為導線；導線中的控制點稱為導線點；點之間的折線邊稱為導線邊；相鄰導線之間的夾角稱為轉折角；與坐標方位角已知的導線邊(方向邊)連接的轉角稱為連接角。導線測量是通過觀測導線邊長、轉折角，計算起算數據，獲得導線點平面坐標的工作。

平面控制測量的一般操作步驟

控制測量作業包括技術設計、選點、標石埋設 、觀測和平差計算等。設計技術主要包括:精度指標的確定和控制網的網格設計。

控制網的等級和精度應根據測區的大小和控制網的用途來確定?？刂凭W(wǎng)網形態設計是在收集測區地形圖、現有控制點和測區人文、地理、氣象、交通、電力等資料的基礎上，進行控制網的圖上設計 。在地形圖上標出現有的控制點和測量區域；根據測量目的對控制網的具體要求，結合地形條件，設計控制網在圖上的形式，選擇控制點的位置；實地踏勘，查看已知點的情況，判斷選點是否合適。

實地選點:

1)控制點的點位一般應滿足以下要求:

2)點位穩定，等級控制點應能長期保存；

3)易于擴展、加密和觀察；

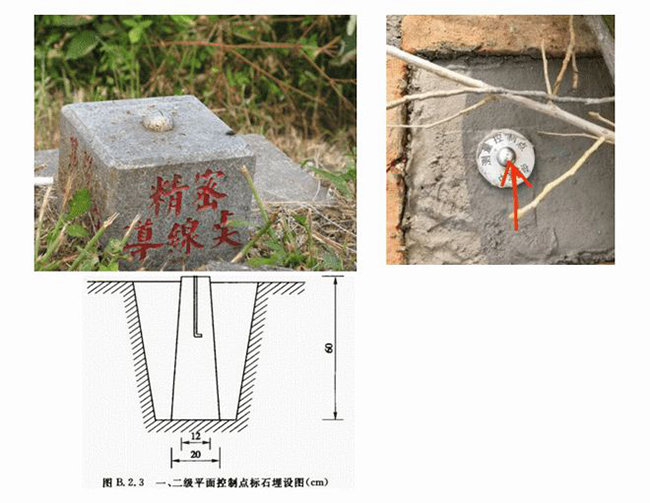

4)選好點后，應埋設控制點。

導線點的選擇應符合下列要求(摘自《工程測量規范》):

1)點位應選在土質堅實、穩定可靠、易于保存的地方，視野要相對開闊，便于加密、擴展和搜索。

2)相鄰點之間的能見度應良好，視線障礙物之間的距離：三等、四等不應小于1.5m對于；四等以玉要保證容易觀測，以不受側折射影響為原則。

3)采用電磁波測距時，相鄰點間的視線應避開煙囪、冷卻塔、冷卻水池等發熱元件和強電磁場。

4)相鄰兩點間的視線傾角不宜過大。

5)充分利用舊的控制點。

觀測——測量水平角、水平距離?

根據控制網的類型不同，外業觀測數據是不同的。觀測工作完成后，應檢查觀測數據，確保觀測結果符合要求。

平差計算--根據起算數據和觀測數據，通過平差計算控制點的坐標。

根據初始數據量，控制網可分為:

獨立網——只有一套必要的起始數據(三角網中已知一個點的坐標、一條邊的長度和一條邊的坐標方位角；水準網中已知點的高程)。

附合網——有多于一套必要起算數據。?

平差計算可采用嚴格平差(用于高級控制網)和近似平差(用于低級控制網)。

控制作業中應遵循的測量規范:《國家三角測量和精密導線測量規范》 、《全球定位系統測量（GPS）測量規范》 、《城市測量規范》、《工程測量規范》等。?
