大疆禪思P1作為大疆的全畫幅相機，剛上市就備受關注。在關注其測繪生產力創新的同時，我們也對其工作場景和不同場景下的測量表現充滿了好奇。

讓我們來看看大疆禪思P1在大面積二維正射、帶狀地形測繪、三維傾斜攝影測量、接近攝影測量等操作場景中的實際測量表現。

大面積正射影像生產-速度快，精度高

農村規劃設計對農村產業發展、空間布局、文化保護與傳承、生態環境保護具有重要意義。近日，安徽省某地城鄉建設局對轄區內近65KM2開展“農村美好家園”規劃設計，通過可測量分析的正射影像對轄區進行總體規劃。大疆合作伙伴安徽博冠使用了大疆經緯M300RTK和大疆禪思P1完成了測繪任務。

飛行高度263米，地面分辨率3.3cm，在免像控情況下，只需三天即可滿足1:1000精度外部數據采集。為了保證任務的快速交付，采用大疆智圖進行內部二維重建，單臺計算機在48小時內快速完成了整個測量區21065張照片的正射影像數據生產。

在山西，大疆合作伙伴山西文達通用10KM2地形測繪任務再次驗證了大疆禪思P1的免像控正射圖像精度。在本次測試中，飛行參數設置為航高240mm、80%航向重疊率、70%旁向重疊率70%、地面分辨率為3cm，共采集5978張照片，通過50個檢查點的檢查精度均勻分布在測量區域。在無圖像控制條件下，平面誤差為4.47cm，高程誤差為3.96cm，完全滿足地形測繪精度的要求。

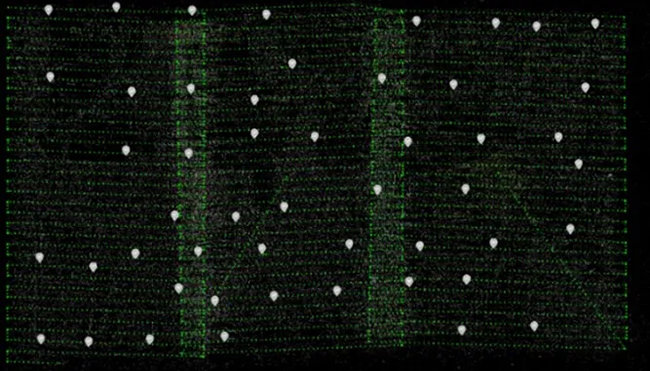

檢查點分布

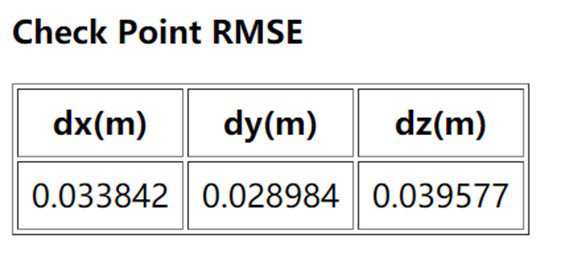

精度成果

帶狀地形測繪-全畫傳感器

河湖劃界工作正在全國全面開展。制定河湖岸線保護利用規劃，劃定岸線功能分區，對保障河流穩定、洪水安全和生態保護具有重要意義。西藏江達縣97公里河湖邊界工作正在進行中，位于青藏高原東部，平均海拔約4000米，高差1000米，河流、草原、道路、森林、山峰、高原天氣多變，冬季雪頻繁，氣流變化和突然風對無人機安全和航空測試精度帶來了巨大的考驗。

大疆合作伙伴九江偉業和四川道明利用經緯M300RTK搭載大疆禪思P1完成航測任務。項目計劃工期為1個月。在相同的拍攝條件下，大疆禪思P1全畫幅相機的像元更大，拍攝效率更高，低噪音、高感應模式大大延長了單日作業時間。共有55個架次高效完成了整個測區的外部數據采集，實際外部作業時間僅為13天。經緯M300RTK與大疆禪思P1相結合，以其方便的飛行操作、高精度的定位能力和快速的數據采集效率贏得了項目客戶的一致好評。

挑戰多種操作模式-智能擺動加速三維傾斜操作

得益于靈活的三軸云平臺，大疆禪思P1推出了三維數據采集的智能擺動拍攝功能。在飛行過程中，大疆禪思P1可以在五個方向擺動云平臺，飛行路線可以完成三維重建所需的正向和傾斜照片采集。

三軸云臺根據智能軌跡擺動拍攝，根據拍攝區域測量區域位置的不同，自動分為單向、三向、四向、五向擺動拍攝區域，自動調整不同區域的飛行速度，確保數據采集效率。在測量區域邊緣，智能篩選拍攝，簡化照片數量，確保所有照片都是指向測量區域的有效照片，后處理效率可提高20%[1]-50%[2]。

為了驗證智能擺動拍攝三維重建的效果，大疆合作伙伴云南新坐標在云南某房地產一體化項目中進行了測量。測量面積為0.24KM2、地面分辨率為2cm，航向重疊率為75%、側向重疊率為55%。通過大疆禪思P1的智能擺動拍攝操作，1293張照片圖像采集在28分鐘內完成。操作效率與五相機相當，照片量減少約2/3，大大節省了內部建模時間，建模效果和精度不遜色。

毫米級精細建模-助力貼近攝影測量應用

大疆禪思P1配合三個可更換的定焦鏡頭，開放手動對焦以適應不同的拍攝場景，可以有效地獲取安全距離內高分辨率的數據圖像，并提取精細的地理信息。毫米級精細三維模型廣泛應用于地質災害調查、古建筑保護等領域，可改變傳統運行模式，降低數據采集難度，確保外部人員的人身安全。

不同測繪作業場景的數據證明，大疆禪思P1可以輕松處理二維、三維和接近攝影測量作業[3]。

期待更多用戶在更多場景中應用大疆禪思P1，探索和驗證其建模效果和精度，也期待各行業在大疆禪思P1的幫助下，打開真實世界數字化的新大門，探索更廣闊的世界。

參考

[1]測區面積?1.5KM2，飛行高度200m

[2]測區面積?0.5KM2，飛行高度200m

[3]云岡石窟模型素材來自大疆合作伙伴山西文達通及云岡石窟研究院

轉自大疆無人機官網
