建筑是人類物質文明和精神文明的產物，是人類歷史的見證和保留。由于自然、地理、氣候等原因，歷史建筑逐漸破滅，保護歷史建筑繼承歷史迫在眉睫。近年來，通過現場三維技術對歷史建筑進行精細重建，可以有效實現文物的全方位、三維數字化管理歸檔，有利于形成文物數字化管理的新格局。

項目背景本項目生產了兩個故居，一個是黃興故居，另一個是徐光達故居。其中，黃興故居建于清朝同治初年，是辛亥革命偉大元?jiǎng)S興的故居，現為國家重點文物保護單位，占地約6.45畝；徐光達故居建于清光緒34年，是中國人民解放軍開國大將、軍事家徐光達的故居?，F(xiàn)為湖南省第五批愛國主義教育基地，占地約1.62畝。

根據傳統建筑的特點和實際需要，該項目需要高分辨率和高精度（分辨率應為1cm內)建筑真實場景模型。同時，建筑的細部結構，特別是立面、屋檐下的建筑元素(如斗拱、柱子、挑檐等)，以及文化元素(如楹聯、牌匾、裝飾等)應該清楚地顯示出來。

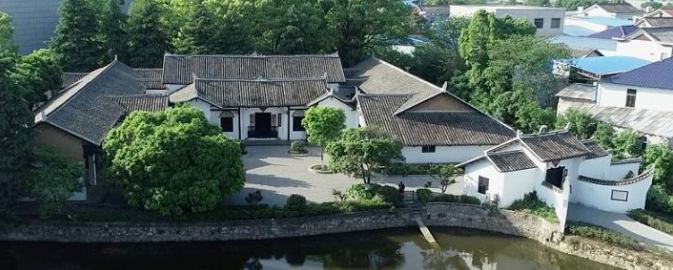

黃興故居

徐光達故居痛點分析傳統三維建模主要采用無人機傾斜攝影建模，但由于以下困難，無人機建模遠不能滿足上述項目需求：

一、角度、距離等原因，立面紋理不夠精細；

二、由于傳統建筑屋檐較寬，斗拱、牌匾等屋檐下的建筑紋理無法拍攝；

三、建筑周圍種植茂密的樹木，無人機無法立面紋理。

因此，無人機傾斜攝影技術不能滿足建筑精細建模的項目需求。為了彌補無人機傾斜攝影技術建模方法的缺陷，我們通常采用以下方法補充：一是手動控制無人機建筑立面和細節，該方法僅適用于高層建筑，建筑周圍有足夠的空間，項目故居只有一層，附近有高樹，安全風險大，不適合使用；二是地面手動使用普通相機，更適合住宅建筑，但由于普通相機照片不準確POS位置數據，與航空測試照片缺乏有效的分層和重疊。在后期行業處理中，與航空測試照片集成的空三建模操作將非常繁瑣，普通相機與航空測試相機仍存在較大差異（分辨率和CMOS點尺寸等）。

針對項目痛點，實施方案采用中海達影像RTK?V5(以下簡稱中海達影像RTK）+無人機協同作業方案生產精細三維模型。其中，空中采用無人機傾斜攝影收集屋頂和立面圖像，地面采用中海達影像RTK針對屋檐、斗拱、牌匾等屋檐下部分采集建筑立面圖像，后期內部行業分別進行空三，然后直接結合空三結果進行三維建模。

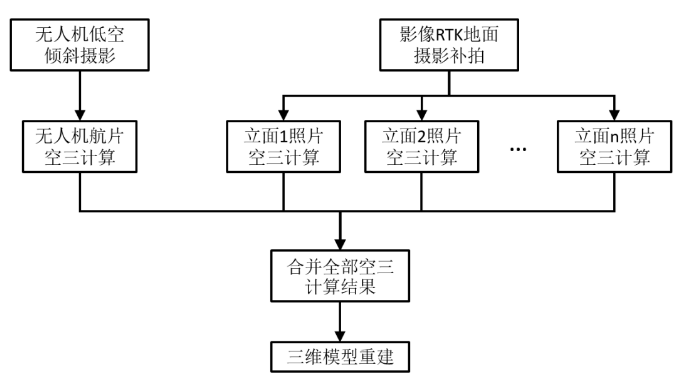

空地融合建模技術路線圖

該方案有兩大優勢，一是中海達影像RTK是一款將GNSS RTK與近景攝影測量技術相結合的圖像RTK，它的特點是拍攝的圖像準確POS數據（RTK等級精度)；第二，無人機圖像和地面圖像都有相同的坐標系統POS數據、內業空三計算時，空中圖像和地面圖像無需設置連接點或圖像控制點，內部操作簡化，大大降低了內部操作人員的勞動強度。

項目?jī)?nèi)外業實施外業實施外業實施

(1)無人機傾斜攝影空中傾斜攝影采用國內某品牌無人機，采用傾斜攝影航拍。

(2)影像RTK對于需要重點收集的建筑立面和被樹木覆蓋的墻面，采用中海達影像RTK近景攝影補拍。

拍攝方法一般以立面為對象，相鄰有重疊，位置有遠近，視角可傾斜。

在外業實施過程中，無人機傾斜攝影和中海達影像RTK地面近景攝影補拍時，必須采用相同的坐標系統和高程系統。本項目采用中國移動CORS基站，國家2000坐標系。經過兩個小時的工作，兩個故居成功完成了外業數據采集。

數據處理將無人機采集的航拍照片和中海達影像RTK進行數據處理RTK地面采集的建筑近景照片分別進行空三處理，最后結合所有空三結果進行三維建模。

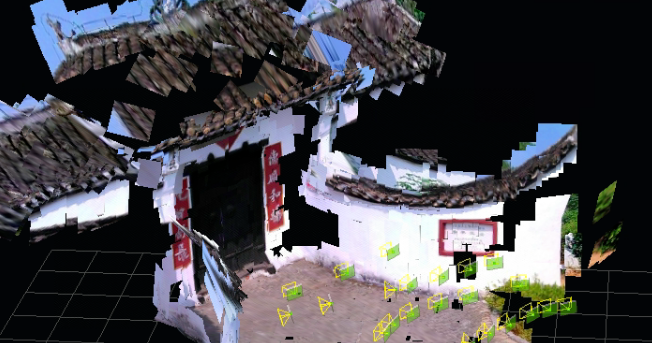

中海達影像RTK單獨空三結果（黃興故居院門正立面)

通過生成的三維模型可以看到結果顯示，使用中海達影像RTK在地面上拍攝的照片大大提高了建筑立面的紋理效果，補充了無人機傾斜攝影缺失的屋檐構件和樹木遮擋缺失造成的建筑模型。

黃興故居三維模型整體效果圖與徐光達故居三維模型整體效果圖通過與無人機傾斜攝影三維模型結果相比，生成的三維模型可以清晰地展示建筑的細節結構，無論是立面、屋檐、樹下建筑元素，還是建筑文化元素可以精細展示，滿足項目的需要。

通過項目的實施，可以得出以下結論：

（1）使用中海達影像RTK在補充地面拍攝的同時，可與無人機航空攝影合作，兩小時內完成總面積8.07畝的兩個故居數據采集，效率高；

（2）中海達影像RTK帶有拍攝的照片POS數據，與無人機航空照片坐標系相同，內部建模不需要使用連接點，可直接合并空三成果建模，簡化內部操作流程，減少內部工作量，提高內部處理效率；

（3）無人機和中海達影像RTK兩者相關參數接近，圖像分辨率差異小，建模一體化強，生成自然、精細的三維模型；

（4）中海達影像RTK在地面上拍攝的照片有效地補充和改善了建筑的局部細節和紋理，解決了屋檐下和樹木遮擋的建筑紋理獲取問題。
