歷史建筑是城市文化傳承的重要載體，是不可磨滅的智慧和情感。傾斜攝影技術可以實現建筑的數字存檔，在古建筑的保護和修復中發揮著不可替代的作用。

『南通·壹城』占地面積4萬平方米，是參照真實建筑群1:1比例重建的景區。南通共有35棟現代歷史文化經典建筑。

基于“千巡翼X1+三維高精度現場重建平臺FindPixel”一體化解決方案，千尋位置技術團隊采用傾斜攝影測量技術和近景補拍，獲得南通·壹城的實景三維模型。千巡翼X1無人機標配1英寸CMOS 2000萬像素相機，成圖效果清晰，光線感知能力強。飛機標配6向雙目視覺避障，具有全向雙目視覺避障“觀測”障礙物的能力可以為手動近距離補充細節紋理提供安全保障，輸出高分辨率、真實紋理的可測量三維模型。

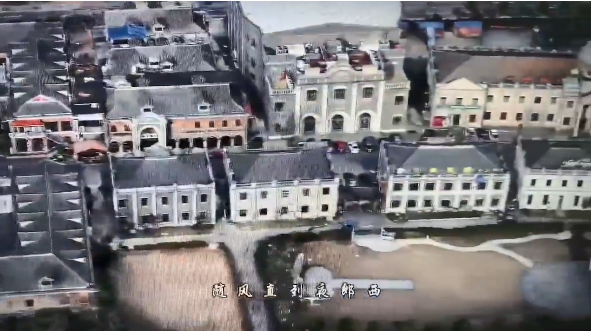

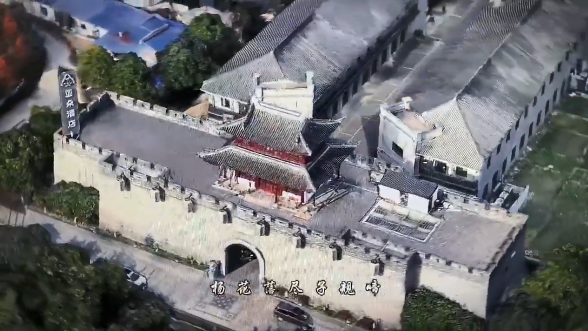

南通·壹城三維實景模型賞析?

項目案例分析

獲取常規傾斜數據

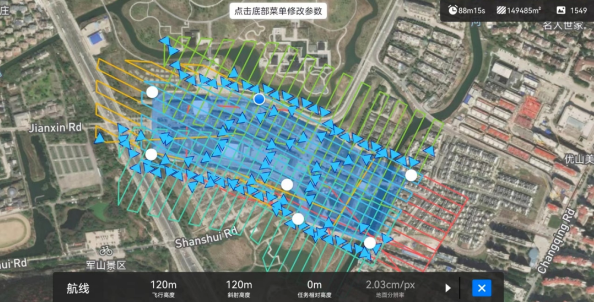

首先，通過航線規劃軟件設置五向傾斜航線參數：相對航高120米，航向重疊80%，旁向重疊70%，飛行速度10m/s。設置完成后，千巡翼X1無人機可根據設定的航線獨立運行，采用斷點續航模式完成所有數據采集。

千巡翼X1無人機續航時間長達36分鐘，圖像傳輸距離長達9公里，可高效、安全地進行圖像數據采集作業。

手動補拍

通過遙控模式從遠到近拍攝想要精細建模的建筑，獲得多角度的詳細照片。這次手動補拍采用飛手補拍+觀察員雙人組合的方式進行，在觀察員的安全指導下，飛手沿著商業區以60米的高度往返拍攝，然后沿著建筑物從60米的高度定期拍攝，直到拍攝屋檐下的區域。

TIPS：

?在保證自身重疊度的同時，還要保證與傾斜航線照片的重疊度；

?分辨率差異過大的圖像應進行過渡。

千巡翼X1.無人機的全方位避障功能及RTK實時厘米級高精度定位能力，有效保證近距離拍攝時的飛行安全。

數據處理

經過一天的飛行，共收集了2000多張照片。飛機斷電后，將機身內的照片收集起來。SD卡取出拷貝航片到電腦，上傳到千尋位置三維高精度現場重建平臺FindPixel，上傳完成后，空三處理和模型重建只需5小時即可自動完成。

“千巡翼X1無人機+三維高精度現場重建平臺FindPixel”綜合解決方案可高效、方便地開展歷史建筑保護工作，無需用戶自建實體集群，“一人一機”您可以進行操作，為廣大用戶提供高性價比的新選擇。

轉自千尋位置行業應用
