全站儀測量高程的3種方法

方法1：經典方法，全站儀在已知坐標（含高程）點設站；

方法2：后方交會，全站儀在任何點設站；

方法3：對邊測量，全站儀測量?jī)牲c(diǎn)高差。

以下3種方法：

方法一

經典方法

先說方法1。說這種方法是經典的，因?yàn)椋?/span>

1.我們?cè)趯W(xué)習經緯儀視距測量時就學會了測量原理，每種測量教材都有；

2.根據本原理闡述了測量教材中全站儀高程的測量原理；

3.全站儀高程測量的相關設置，均按此原理進行。

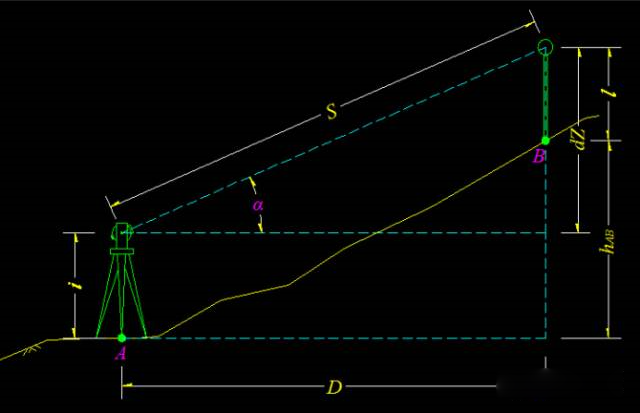

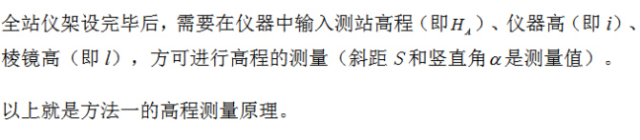

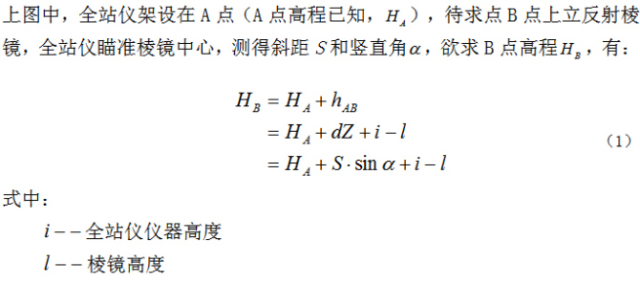

測量原理具體說明，看下圖：

我們可以從(1)型中發現，一旦全站儀設置完成，測量站的高度和儀器的高度是固定的。如果測量過程中棱鏡的高度沒有改變，除了Ssina(即實測參數)外，等式右側其他參數之和均為恒等值，因此我們可以得出:

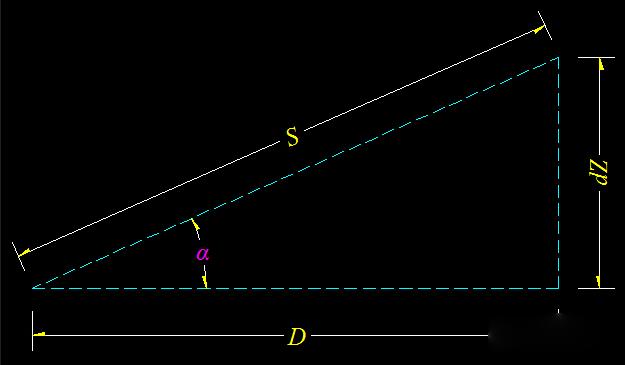

一旦設置了全站儀，不再改變棱鏡的高度，全站儀測量各點的高差實質是每個三角形的高差dZ的差值

我們先記住這個結論，它將是后面方法二和方法三的理論基礎。

方法2，后方交會

說實話，我不知道叫它“后方交會”是否準確，因?yàn)檫@個名字一般是指在測量全站儀平面時，全站儀可以自由設站，通過測量和輸入測量站外兩個已知點的平面坐標來完成設站工作。

這里是指全站儀在高程測量前自由設置站，通過測量站外已知的高程點，然后通過全站儀的相關設置完成全站儀高程測量站的設置。

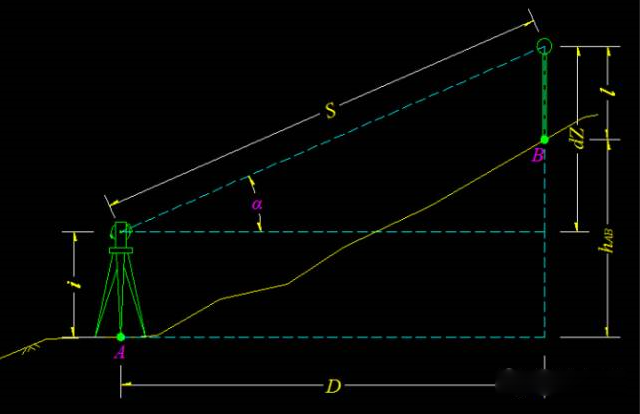

我們繼續按照這張老圖進行分析：

方法3，對邊測量

方法三的測量方法是純高差測量，操作相當簡單:全站儀設置在任何位置，不設置任何高程測量(即測站高程、儀器高度、棱鏡高度均采用儀器內存值)，分別測量?jī)蓚€(gè)點的三角高差dZ（確保棱鏡高度不變），兩者之間的差異是兩點之間的高差，與水平測量的后視減前視相反，這里應該是前視減后視。測量原理已在方法1中得到驗證，這里不再重復。

這三種方法如果硬要說哪種方法好，本身這個問題就是個偽問題，因?yàn)槊糠N方法各有優勢，如果不結合實際情況，便不能確定到底哪種方法要好。因此最后來談?wù)劯鞣N方法的優勢和不足，以及它們的適用情況。

方法1是經典方法，原理明確，而且全站儀的高程測量設置也是據此設置和計算，操作時按部就班，不容易出錯，很多人都喜歡用它。缺點正如很多網友所說，儀器高度量取時誤差較大，因此比較適用于初學者（按原理操作），以及對高程精度要求不是很高的情況（比如路基填挖施工）。改進的方法也有，正如很多網友說的，設置完成后，對后視已知高程點進行檢驗的時候，根據測量值和已知值的差異情況，調整儀器高度，直至差異小到滿足要求為止。

方法2的優點是能在任意點上設站，不需要知道測站點高程而進行高程的測量，這個非常適用于進行三維測量時，平面也同時自由設站的情況，因此使用非常靈活，適應性強。缺點是設置的時候，不是按照參數的原意進行設置，比如輸入測站高程，需要輸入后視點高程，輸入儀器高度時，輸入測量三角高差的反號值等等，這個用長沙話來講，叫做“轉犯子”，這時候頭腦要保持清晰。而且，根據“測站高程+儀器高-棱鏡高”為恒等值的原理，實際操作中參數輸入有無數種組合，比如：

1．后視點高程—>測站高程，后視點三角高差反號—>儀器高，0—>棱鏡高

2．后視點高程-后視點三角高差—>測站高程，0—>儀器高，0—>棱鏡高

3．后視點高程—>測站高程，0—>儀器高，后視點三角高差—>棱鏡高

……等等，只有想不到，沒有做不到，所以大家不要再爭論如何“轉犯子”輸入?yún)?shù)了，只要滿足“測站高程+儀器高-棱鏡高”為恒等值這個條件，哈是可以的。

方法2的擁躉者，主要的自豪點在于免除了儀器高和棱鏡高的量取，特別是避免了量取儀器高的誤差，因此，即使在已知點上架設儀器，他們也會采用方法2來設置儀器。

方法1和方法2的共同點，就是通過測量能直接獲得測點的高程，因此適用于在一個測站上獲取若干多個點高程的情況，比如地形碎部點測量、路基施工放樣等。

方法3的特點是，避免了啰嗦的全站儀高程測量設置，神馬都不用，只在距離測量模式中讀取各點的三角高差dZ，通過各點dZ之差計算各點高差，跟水準測量類似，甚至可以直接使用水準測量的記錄表格。不足之處在于不能直接測量獲取各測點高程，還得象水準測量計算那樣進行下一步的推算。因此，方法3如果用于地形碎部點測量、路基施工放樣等情形就麻煩多了，但方法3可適用于水準路線的測量，以及在一個測站不需測量多個測點的情形。
