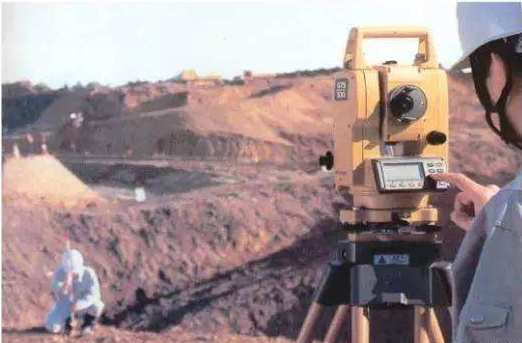

建筑測量放線的目的是在施工現場的地面上標定圖紙上設計的建筑物的平面位置、形狀和高程標定，并在施工過程中指導施工，使工程嚴格按照設計要求進行建設。工程施工測量不僅是工程建設的基礎，也是工程質量的關鍵。對于測量人員來說，除了豐富的測量知識和技術外，更重要的是以細致耐心的工作態度使用精密儀器。比如經緯儀、水準儀、全站儀。全站儀的使用步驟，全站儀的坐標怎么放樣？對于一些剛接觸勘測的人員來說，真的很迷茫。和萊佳德科技小編一起學習吧。

1.全站儀調水平與經緯儀相同。開機后，目鏡轉動360度，使垂直水平超過“0”。

2.按MENU菜單進入模式。班組找活點。

3.按F2:測量程序。

4.?按S?O。

5.按F3坐標進行放樣并選擇一個文件(按F4跳過)。

6.按F1進入測站點，按F4(坐標提示)依次輸入:N(X)，E(Y)，Z(忽略)，所有輸入完畢后按ENT(回車)。

7.按F2依次輸入后方視點:按F4(坐標)顯示在桌面上:輸入N(X)和E(Y)坐標值后，對準棱鏡(儀器發出聲音)，然后按F3(是)進入坐標放樣模式。

8.放樣點按F3:顯示放樣點名。按F3(坐標)進行桌面顯示:N(X)，E(Y)和Z(忽略)。依次輸入N和E的坐標值，按ENT(回車)。

9.瞄準棱鏡，按F4鍵繼續，當d HR(顯示值歸零后)表示放樣方向正確。

10.按F2(距離)鍵HD:測量的水平距離dHD:與放樣點對齊仍然較差的水平距離。

11.按F1進行測量。當HR，dHD，dZ都為0時，放樣點的布置已經完成。

12.按F4繼續下一個點的放樣。

注:兩點坐標后使用的測量方法由建設方提供。如果兩點之間有障礙，則無法測量。操作方法可以是后方交會法。

后方交會法:

1.與基本操作1、2、3、4和5相同。

2.按F2新點，顯示F1:極坐標，F(xiàn)2:后方交會法。

3.按F2(后方交會法)。選擇一個文件，按ENTER確認，繼續按ENTER確認

4.按F1，然后按ENTER確認。

5.輸入已知點A，按F4 (Yes)進入棱鏡高輸入(忽略)，按回車確認，照準已知點A，按F1 (Measure)進入已知點b的輸入

6.對于已知點B的輸入，同上5，將顯示后方交會殘差。

7.按F4(計算)顯示新點的坐標。

8.按F4。

9.與基本操作6、7、8、9、10和11相同。零星點的坐標放樣(不使用文件)

1.按MENU進入主菜單測量模式。

2.?按LAYOUT，進入放樣程序，

3.再次按下SKP以跳過使用該文件。

4.按OOC.PT(F1)。

5.再次按NEZ，輸入該站O點的坐標(X0，Y0，h0)；在INS.HT一欄，輸入儀器高度。

6.按BACKSIGHT(F2)，再按NE/AZ，輸入后視點A的坐標(xA，YA)；如果不知道A點的坐標，知道坐標的方位角，可以再次按AZ，在HR項中輸入數值。瞄準A點，按YES。

7.?LAYOUT?(F3)，然后按NEZ，并輸入待放樣點B的坐標(xB，yB，HB)和測量桿單棱鏡的鏡面高度。

8.?按ANGLE?(F1)。用水平制動和水平點動螺釘使顯示的DHR = 0 00ˊ00 '，即找到OB方向，指揮手持測桿單棱鏡的人移動位置，使棱鏡位于OB方向。

9.按下DIST進行測量，并根據顯示的dHD命令棱鏡支架沿OB方向移動。如果dHD為正，則移至O點；另一方面，如果dHD為負，那么向遠處移動，直到dHD=0，立棱柱點是B點的平面位置。

10.顯示的dZ值是棱柱點處的填挖高度，為正表示挖，為負表示填。

11. 按NEXT 鍵-重復步驟7、8、9，設置下一個點C。
