橫斷面測量是道路工程測量人員的一項常見工作，但由于自然地貌的不規則性，橫斷面測量總是不準確。但只要測量方法用對了，就可以無限滿足精確度，滿足工程測量的要求。

萊佳德科技小編將分享一種用全站儀準確快速測量道路橫斷面的方法。

橫斷面測量不準確的原因分析

有的測量員測量橫斷面沒定準確，同一橫斷面多次測量結果差異較大。有兩個主要原因:

1.主要原因是橫斷面方向不準確。有些測量人員為了省事，幾乎是憑感覺和肉眼來估算斷面方向，導致測量的特征點不在同一斷面上。

2.選擇的特征點太少。特征越少，觀測速度越快，但精度越低。

必要的設備和條件

要求的控制測量已經完成，控制點布置到位，現有計算程序可以計算出線路的相關設計數據。

操作步驟

第一步，確定橫截面線的方向

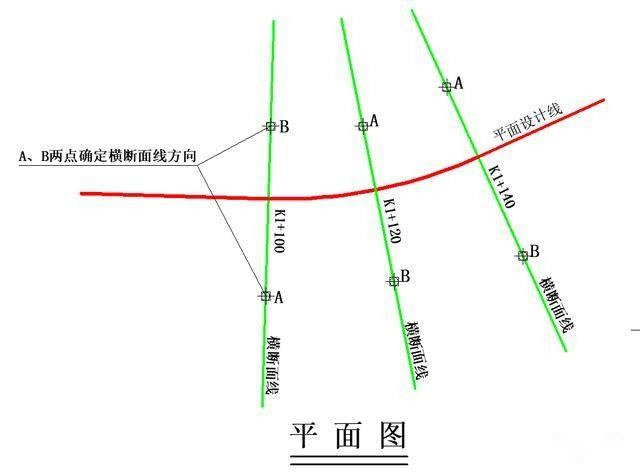

原理:兩點確定一條直線。只要兩個點都在橫斷面線上，通過這兩點的直線就是橫斷面的方向。

在附近控制點設站，在待測斷面上測放樣A、B兩點，記錄其偏距和實測高程。要求:兩點之間的偏距可以任意，A、B到中樁的連線與道路中心線的夾角為90度。這樣，通過A點和B點的直線就能確定橫斷面線的方向。

注意:A、B兩點一定要通視，兩者之間的距離可以盡量大。其中一個點將用作測量站，因此需要能夠設置儀器。測站到橫斷面線上特征點的距離應大于全站儀測距要求的最小有效距離(一般為3米左右)。如果距離小于此值，儀器將無法測量距離。

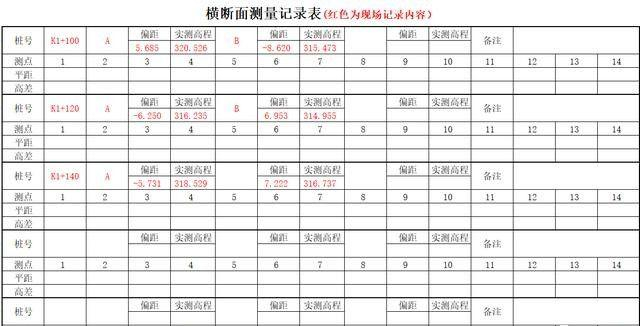

放樣后，記錄A點和B點的樁號、偏移距離和實測高程，如下圖所示:

第二步，將儀器的視線鎖定在橫斷面線上。

在A點和B點中選擇合適的點設置全站儀，另一點作為后視點。儀器調平對中后，對準后視點，將水平制動螺旋鎖死，進入“角度測量”界面，然后將水平角度設置為零，這時儀器的視線就會鎖定在橫斷面線上。

注意:需要將水平角設置為零，可以為儀器水平旋轉180度提供參考，同時也便于在測量過程中誤旋轉儀器后對視線方向進行修正。

第三步，觀察橫斷面線上的地形特征點(起伏突變點)。

有兩種方法，對邊測量法和距離測量法。本文僅講解對邊測量法。

使用對邊測量法時，儀器高度可以隨便輸入，沒有影響。但每次測量的棱鏡高度要根據實際情況輸入儀器。

(1)觀測方法

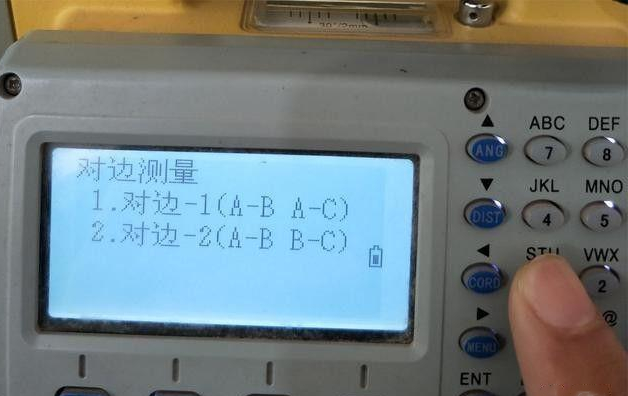

進入全站儀對邊測量程序，選擇輻射邊對邊(A-B A-C)，把后面的視點作為邊對邊測量的第一步，把橫斷面上的每個特征點作為第二步，從左到右逐個測量記錄。這里的左右是以道路的左右方向?yàn)榛鶞?zhǔn)的。后視點只需立鏡1次，每個特征點各立鏡1次。

當視線前方所有特征點測量完畢后，將儀器水平旋轉180度左右，鎖死水平制動螺旋，然后水平微動螺旋微調水平角調至180度。此時視線仍在通過兩點AB的直線上，可以繼續觀察視線另一側的特征點。

(2)尋找特征點的方法

這需要觀測員和跑桿員的配合。跑桿員負責尋找特征點在橫斷面線方向上的大概位置(即不同的偏移距離)，觀測員負責指揮跑桿員將棱鏡移動到視線上。在此過程中，觀測者一定不要水平旋轉儀器，隨時檢查水平角度是0度或180度。這樣就可以準確的找到每個特征點，然后按照從左到右的順序逐點測量記錄數據。特征點越密集，測量結果就越準確可靠，當然工作量也就越大。

(3)數據記錄中的注意事項

對邊測量結果為:第二步(特征點)與第一步(后視點)的水平距離和高度差。高差有正負之分，按儀器顯示的數字記錄就好；水平距離在儀器上只會顯示正數，所以觀測員在記錄時需要區分正數和負數?；诘缆返淖笥曳较颍蠓揭朁c(diǎn)(第一步)左側為負，右側為正。

現場測量結果記錄如下:

這樣，通過一個一個的測量斷面來完成外業實地測量。

通過外業實地觀測結果可以得到一組二維坐標數據，再結合第一步中得到的后視點數據，就可以在CAD中快速繪制出橫斷面圖。
