堆體測量，特別是如何提高大型堆體積測量的準確性，是困擾行業多年的難題。正常的大型堆體一般超過1萬噸。如果測量誤差超過1%，價值損失將超過1000萬元。因此，提高大型堆體積測量的準確性，對企業加強物資管理、計算物資消耗具有重要的現實意義。

項目背景:項目位于內蒙古某礦山，儲存長約50米、寬約50米、高約2~3米的煤礦?；疖囘M(jìn)場裝煤時，裝載誤差大.部分運輸車廂不規范。為充分發揮火車運力，既不空載也不超載，客戶需要準確測量煤礦堆。

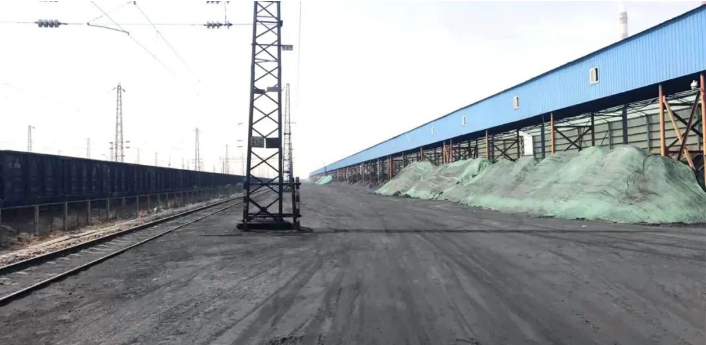

▲項目現場圖

痛點分析：大型煤礦堆的體積測量方法通常采用全站儀或RTK單點測量方法。由于大型煤礦堆不方便攀爬，在全站儀、RTK單點測量方法下，很難手動達到每個精準的特征點，操作效率低。同時，這種單點測量方法測量數據密度小，無法準確獲得煤礦堆的體積。

根據項目現狀，客戶提出利用三維激光掃描技術完成煤礦堆體積測量。精度高，精度高，精度高.面測量.具有非接觸數據采集特點的三維激光掃描技術可以很好地解決全站儀、RTK單點測量的痛點。

項目中使用的設備為中海達HD TLS360迷你便攜式三維激光掃描儀(下稱中海達HD TLS360)，該設備輕便小巧、無需調平、一鍵操作、無線控制等特點可以快速獲取被測目標的三維數字信息數據。借助中海達的專業數據處理軟件，項目可以獲得堆的三維數據模型，從而計算和分析煤礦堆的精準體積。

作業過程：

1.外部數據采集

①測試前準備：通過勘察現場，確定現場8個測量站的數量和位置，并選擇使用現場特征點拼接數據。

②外業數據采集：將HD TLS360架設在三腳架上，無需調平，設置參數后即可掃描。8個測試站的外部數據采集和共享時間不到20分鐘（包括移動站）收集設置等)。

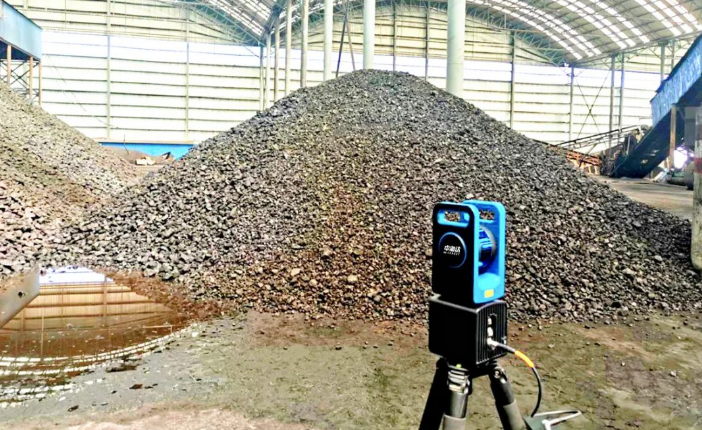

▲外部數據采集

2.內部數據處理

①拼接操作在中海達專業數據處理軟件中打開外部行業收集的點云數據，拼接掃描場景中同名點的特征。在拼接過程中，相鄰的兩站拼接只能通過選擇相同的名稱點來完成。由于中海達專業數據處理軟件采用ICP精細拼接算法，可自動完成拼接優化，因此可快速處理點云去噪、分類、消除無效點，大大降低了手工拼接的誤差，大大提高了數據處理的效率。

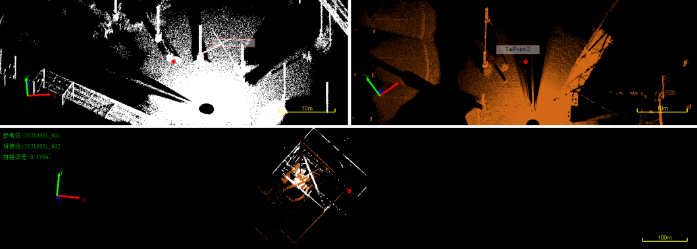

▲拼接操作圖

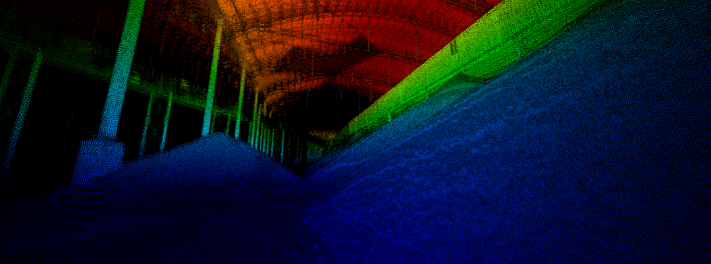

②生成三維圖形拼接后，利用中海達專業數據處理軟件生成煤礦堆三維圖形。

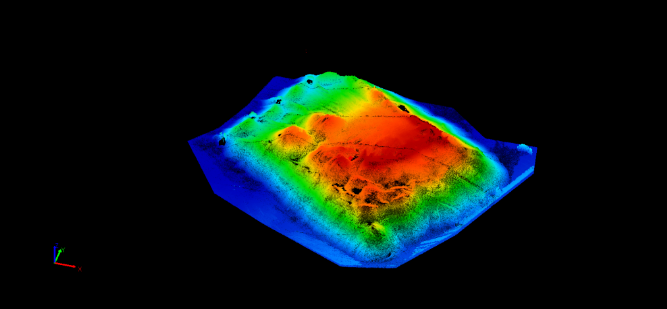

▲煤礦石堆三維圖形逼真

③料場分堆、分區測量基于煤礦堆的三維圖形，根據分割線的位置計算不同堆的體積，用顏色區分煤礦堆的三維圖形。

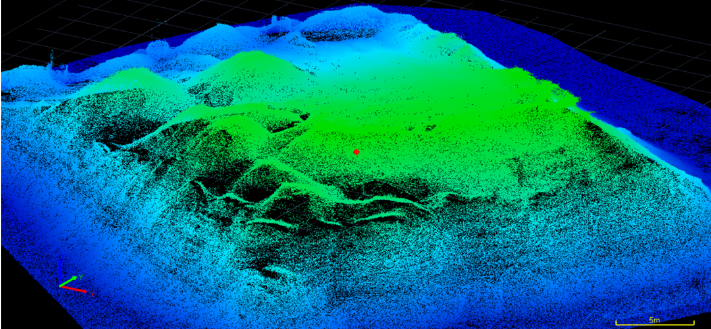

▲渲染煤礦石堆三維圖

結果顯示通過一小時的數據處理，中海達專業數據處理軟件輸出最終結果，客戶可以直觀地獲取煤礦堆的體積等數據。基準面高程為-2.025070，2D面積3170.160157平方米，D3659.8698立方米的表面積D體積為11826.89175立方米。有了準確的數據，客戶可以根據火車的裝載量合理安排煤炭運輸，消除空載.超載的發生有效地節約了運費成本。

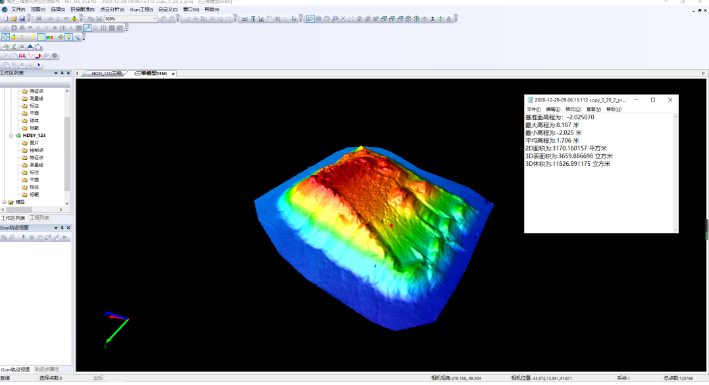

▲煤礦石堆體積計算成果圖

現場測量結果表明：

1.中海達HD TLS360可測量不規則料堆的體積，測量精度均在3%以內，滿足應用要求。

2.從外業數據掃描到內業數據處理，HD TLS360的工作效率是全站儀、RTK單點測量方法的數倍。

因此，相比單點測量方法HD TLS360作業時，內業外業的處理時間大大縮短，結果更直觀，數據模型更準確，為大堆體積測量提供了快速、安全、準確的解決方案。
