在高度精密的控制測量和變形監測項目中，傳統的測點坐標方式無法滿足準確性要求。必須采用多測回測角模式對測量點進行全方位觀測，并在測量過程中嚴格檢查角度和距離，以確保測量結果的準確性。

背景描述

位于長春市城市軌道交通6號線工程某個工地上，客戶使用中緯測量機器人結合“導線助手Pro”軟件，快速?gòu)?fù)測整條洞內控制網。這種方式比傳統觀測方法效率大幅提升。

具體方案

中緯測量機器人搭配“導線助手Pro”軟件，采用多測回測角、全圓觀測等模式對多個觀測目標進行學習測量。完成目標點的學習測量后，儀器會自動進行多次目標多測回觀測。測量結束后，根據規范要求自動判別角度、距離等各項限差，若超出則自動重新測量。測量數據導入平差軟件后，可生成符合規范格式的數據報表。

操作流程

1. 將儀器架設至導線點上并連接軟件。

2. 手動對準欲觀測導線點，進行學習測量。

3. 完成學測后，點擊【開始】啟動測角測距操作。

4. 軟件實時語音播報當前觀測目標與操作內容，并根據規范要求自動判斷各項限差；如超限則自動重新測量。

5. 當前測站所有測回觀測完成后，移至下一導線點繼續觀測。

展示結果

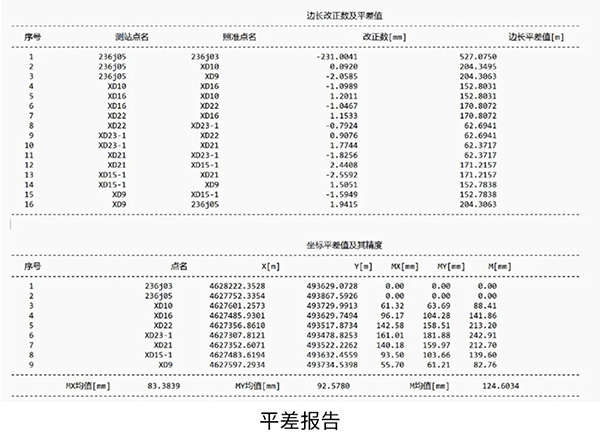

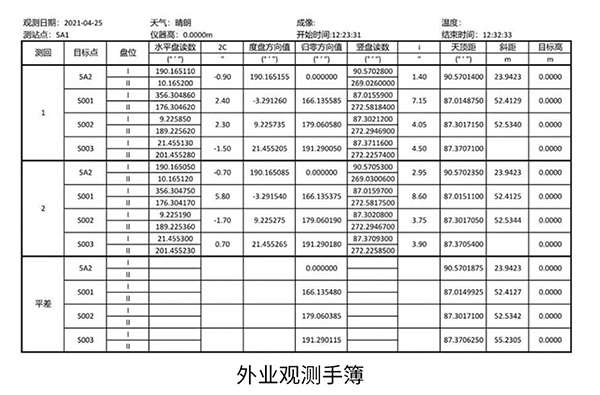

中緯測量機器人結合“導線助手Pro”軟件的自動導線觀測功能，能夠迅速觀測導線目標，在單個站點平均花費2.5分鐘即可完成觀測，且觀測結果符合國家規范及相關標準。觀測完成后，可生成符合規范格式的外業觀測手冊，觀測數據也可方便導入平差軟件進行處理并輸出結果。
