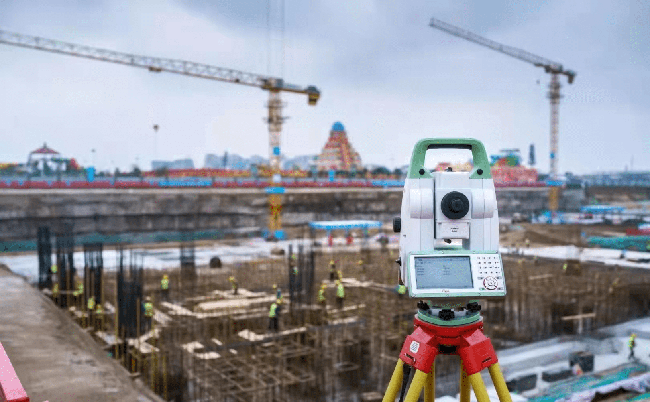

全站儀道路測量放線的步驟，萊佳德科技小編告訴您。?

5.開始放樣作業

(1)輸入放樣點的編號，全站儀自動提取相應已知控制點的坐標和高程，并顯示放樣點與測站點的方向和距離。

(2)將水平度盤旋轉到放樣點方向，鎖定水平度盤，用望遠鏡粗略瞄準，引導司尺員到達預定的放線點方向，通知直尺將棱鏡桿朝向儀器方向左或向右移動。

(3)指示司尺員調整棱鏡，使其在望遠鏡的視線范圍內，最終到達全站儀望遠鏡十字絲附近，然后測量距離。全站儀顯示當前棱鏡位置的前后偏距，并通知標尺相對于儀器延長或縮短距離。

(4)當接近放樣點的設計坐標位置時，望遠鏡瞄準棱鏡桿根部，指令司尺員調整方向，使棱鏡桿根部位于望遠鏡垂線方向。然后，垂直瞄準棱鏡，再次測量距離，通知司尺員再次相對儀器延長或縮短距離，直到最終放樣點的方向和距離的偏距滿足放樣精度要求。

(以上放樣過程中，水平度盤始終鎖定在放樣點方向，測量員必須引導司尺員將棱鏡位置調整到指定方向)

(5)當方向和距離偏差在1-3cm以內時，確認并通知司尺員釘樁。觀測者必須鎖定水平度盤，并注意釘樁的方向。打釘樁時，必須指示釘樁確保十字準線豎絲切在樁的中心(保證方向)，樁的前后不能偏移太大(保證距離)。釘完樁后，必須在樁頂重新設置棱鏡，以微調方向和距離（如果位置不在樁頂面上，可以敲擊木樁進行少量的調整，然后使用混凝土澆筑固定）。達到放樣精度要求后，在木樁上釘下釘子后再次架上棱鏡。詢問棱鏡高，測站修改棱鏡高后，進行測量并記錄實際放樣點的坐標和毫米。

6.放樣完成以后

回室內從全站儀導出放樣點樁位的實測坐標和高程，準備放樣報告，如放樣驗收單、放樣點坐標表等。
