在應用GIS制圖時，數據處理是一個常見的需求。許多初級的地圖制圖人員通常錯誤地認為，數據的精度越高，地圖的效果就越好。然而，這種觀念是錯誤的。例如，如果需要制作1:10,000的地圖，但手頭上只有1:500比例尺的地形圖，即使數據精度很高，也無法在小比例尺下清晰顯示。因此，在制圖過程中，需要采用一種慣例工作流程——地圖縮編。

本文主要介紹如何通過道路面要素提取道路中心線，以輔助制作小比例尺地圖。

由于面狀數據通常是不規則的，因此從中提取中心線比較困難，一般的GIS軟件也沒有直接提取中心線的工具。雖然在ArcGIS中有一些工具可以輔助處理，例如在制圖工具箱中有一個提取中心線的工具，但該工具的作用是通過道路邊線進行提取，而不是直接從道路面要素中提取。有人可能會說，在ArcGIS中可以使用面轉線工具，先將道路面轉換為線要素，然后再進行中心線提取。然而，面轉線工具生成的是封閉線要素，而不是道路邊線，因此提取中心線的工具仍然無法使用，除非對每個道路面圖形進行分斷處理，這將是非常繁瑣的工作。因此，這種方法并不可行。

為了解決這個問題，作者想到了另一種辦法，那就是使用ArcScan擴展模塊。一提到ArcScan擴展，許多專業人士第一反應是它僅僅是一個柵格矢量化工具，似乎與本文討論的道路中心線提取沒有任何關系。然而，深入理解ArcScan擴展的特性，我們會發現它實際上可以自動提取面要素和中心線。利用這一特性，我們就可以曲線完成這個任務了。

首先，讓我們來介紹整體思路：將道路面（矢量面數據）轉換為柵格數據，由于ArcScan只能處理柵格數據，所以這一步驟是必需的。由于是從矢量轉換為柵格而不是通過掃描獲取，所以柵格質量通常會很好。在將柵格數據進行二值化處理后，調整捕捉參數和提取參數，間接提取矢量中心線。雖然這個步驟看起來比較復雜，但在實際操作中有許多細節需要注意。以下是詳細步驟：

1.單獨加載道路面數據，并設置純色符號（建議使用純黑色），去掉輪廓線。這樣做是為了提高柵格數據的質量，減少混淆，便于計算機識別像元。

2.設置約束比例，例如設為2000。約束比例用于控制輸出柵格圖像的質量。

3.點擊全屏視圖并導出地圖，記錄坐標時選擇tiff格式，格式設置為1位單色閾值（非常重要）。如果不選擇此選項，默認情況下會導出RGB三個通道的柵格數據，無法進行柵格數據二值化，意味著無法使用ArcScan功能，因此必須設置好輸出格式。

根據實際需要設置dpi，這直接影響圖形識別的效果。dpi根據具體的地圖比例尺進行設置，可能需要嘗試多次，找到一個合適的值，以保證圖像清晰保存下來。

4.將導出的柵格地圖加載到ArcMap中，并創建一個線要素圖層，該圖層的坐標系與柵格數據一致。同時加載ArcScan工具條，如下圖所示。

5.對柵格數據進行分類，設置為兩類，即0和1，這是二值化處理的步驟。如果不進行分類，ArcScan仍然無法識別柵格數據。

6.設置完分類后，ArcScan工具條將顯示柵格數據。

7.打開編輯器，開始編輯，并選中中心線圖層。在ArcScan工具條中，可以顯示預覽效果。

8.如果需要進行更詳細的設置，在矢量化選項中設置相應的輸出圖層。

由于提取的是中心線，因此必須選擇中心線作為矢量化方式。

預覽效果如下圖所示

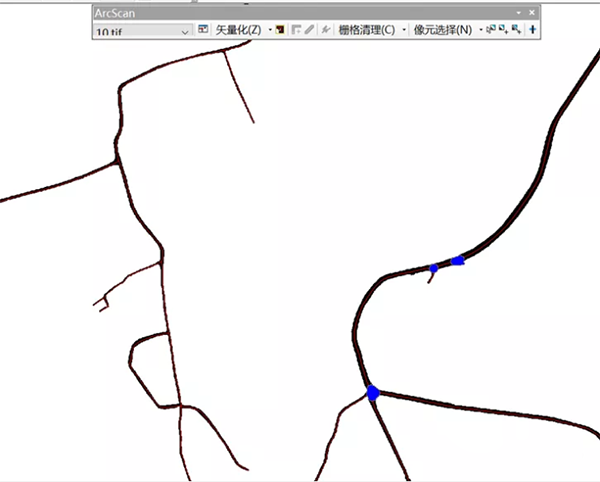

9.藍色部分表示未捕捉到的部分，可以進一步調整工具條的設置來提高結果的準確性。

通過上述步驟，就可以利用ArcGIS提取道路中心線，從而輔助制作小比例尺地圖。
