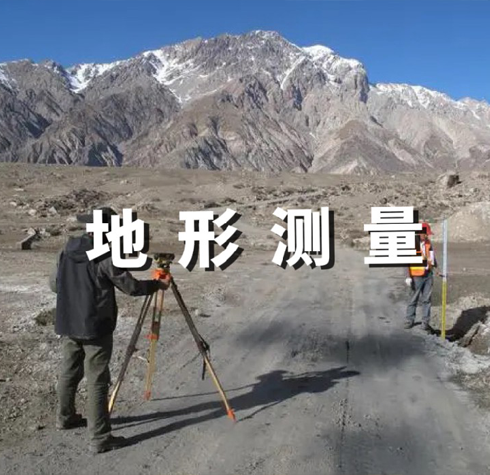

? ? ? 地形測量的方法按所用儀器的不同，碎部測量主要有平板儀測圖法、小平板儀和經緯儀聯合測圖法、經緯儀測繪法等。

? ? ?碎部測量是測繪地物地形的作業。地物特征點、地形特征點統稱為碎部點。碎部點的平面位置常用極坐標法測定，碎部點的高程通常用固定在測圖板上，在圖紙上繪出坐標格網，展繪出圖廓點和所有控制點，經檢核確認點位正確后進行測圖。測圖時，用測圖板上已展繪的控制點或臨時測定的點作為測站，在測站上安置整平平板儀并定向，通過測站點的直尺邊即為指向碎部點的方向線，再用視距測量方法測定測站至碎部點的水平距離和高程，按測圖比例尺沿直尺邊沿自測站截取相應長，即碎部點在圖上的平面位置，并在點旁注記高程。這樣逐站邊測邊繪，即可測繪出地形圖。

? ? 將經緯儀安置在控制點上，選一已知方向作為零方向，測定零方向至碎部點方向之間的水平角，同時用視距測量的方法測定水平距離和高程。在經緯儀旁安置測圖板，用量角器和比例尺按極坐標法在測圖板上定出碎部點的位置并注記高程。在現場邊測邊繪。如將觀測數據帶回室內繪圖則稱為經緯儀測記法。

? ? 小平板儀與平板儀不同之處，主要在于照準設備。小平板儀的照準器由直尺和前、后覘板構成，直尺上附有水準器。測圖時，將小平板儀安置在控制點上以確定控制點至碎部點的方向。在旁邊安置經緯儀，用視距測量的方法測定至碎部點的水平距離和碎部點的高程,定出碎部點在圖上的位置,并注記高程，邊測邊繪。若在平坦地區，碎部點的高程用水準測量的方法測定。
