大疆禪思L1

激光可見光融合解決方案

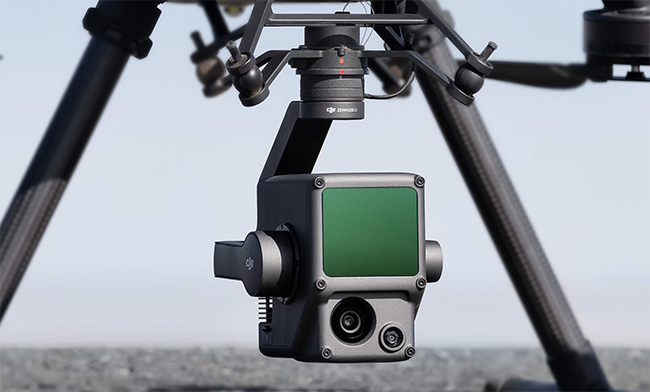

大疆禪思L1集成 Livox 激光雷達模塊、高精度慣導、測繪相機、三軸云臺等模塊，搭配經緯 M300 RTK 和大疆智圖，形成一體化解決方案，輕松實現全天候、效率高實時三維數據獲取以及復雜場景下的高精度后處理重建。

高性能 無懼挑戰

效率高

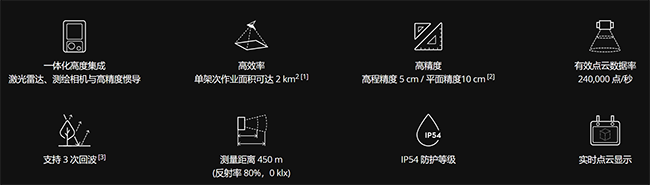

集激光雷達模塊、測繪相機、高精度慣導于一身，實時生成真彩點云，單架次飛行可快速獲取?2 km2?的點云數據?[1]。

高精度

融合?GNSS、高精度慣導與視覺數據，為用戶帶來厘米級精度成果。

全天候

具備?IP54?防護等級，無懼雨霧，基于激光雷達主動測量特性，黑夜也可從容作業。

一掃即現-Livox 激光雷達模塊

-?框幅式設計，有效點云比例高達?1 00%
?- 測量距離 450 m (反射率 80%，0 klx) / 190 m (反射率 10%，100 klx)
?- 有效點云數據率 240,000 點/秒
?- 支持 3 次回波 [3]
?- 支持重復掃描模式與非重復掃描模式

極目所見-測繪相機

- 2000?萬像素
?- 1 英寸傳感器
?- 機械快門

精細入微-高精度慣導

-?輔助定位相機
?- GNSS、慣導、視覺數據三方融合

實時點云顯示

實時展示三維點云，提供作業現場一手信息，短時間內提供決策依據。 作業人員現場檢查采集到的點云數據，保障外業數據質量。

目標標記與量測

在點云模型上對目標進行標注與量測，快速獲取目標的位置與尺度。[4]

一站式后處理

搭配大疆智圖軟件進行 POS 解算、點云與可見光數據融合、模型生成、作業報告輸出，實現后處理一鍵式操作。

技術參數

• 產品名稱

• DJI L1

• 尺寸

• 152×110×169mm

• 重量

• 930±10g

• 系統功耗

• 30W（典型值），60W（zuidazhi）

• 防護等級

• IP54

• 支持機型

• 經緯 M300 RTK

• 工作溫度

• -20℃ 至 50℃（測繪相機工作溫度為 0℃至 50℃）

• 存儲溫度

• -20℃ 至 60℃

系統性能

• 量程

• 450m @ 80%，0 klx；
  190m @ 10%，100 klx

• 點云數據率

• 單回波：240000點/秒；
  多回波：480000點/秒

• 系統精度（RMS 1σ）¹

• 平面精度：10cm @ 50m；
  高程精度：5cm @ 50m

• 實時點云上色模式

• 反射率，高度，距離，真彩

激光雷達

• 測距精度（RMS 1σ）²

• 3cm @ 100m

• 支持回波數量

• 3

• 掃描模式

• 非重復掃描，重復掃描

• FOV

• 重復掃描：70.4°×4.5°；
  非重復掃描：70.4°×77.2°

• 激光可靠等級

• Class 1 （IEC 60825-1:2014）（人眼可視）

慣導系統

• IMU更新頻率

• 200Hz

• 加速度計量程

• ±8g

• 角速度計量程

• ±2000dps

• 航向精度（RMS 1σ）¹

• 實時：0.3°，后處理：0.15°

• 俯仰/橫滾精度（RMS 1σ）¹

• 實時：0.05°，后處理：0.025°

輔助定位相機

• 分辨率

• 1280×960

• FOV

• 95°

測繪相機

• 傳感器尺寸

• 1 英寸

• 有效像素

• 2000 萬

• 圖像尺寸

• 5472×3078（16:9）；4864×3648（4:3）；5472×3648（3:2）

• 焦距

• 8.8mm / 24mm（等效）

• 快門速度

• 機械快門：1/2000 - 8 秒；
  電子快門：1/8000 - 8 秒

• ISO

• 視頻：100 - 3200（自動），100 - 6400（手動）；
  照片：100 - 3200（自動），100 - 12800（手動）

• 光圈

• f/2.8 - f/11

• 支持文件系統

• FAT（≤32 GB）；exFAT（>32 GB）

• 圖片格式

• JPEG

• 視頻格式

• MOV，MP4

• 錄像分辨率

• H.264，4K：3840×2160 30p

云臺參數

• 穩定系統

• 3 軸（俯仰，橫滾，平移）

• 角度抖動量

• 0.01°

• 安裝方式

• DJI SKYPORT 快拆

• 可控轉動范圍

• 俯仰：-120°至+30°；平移：±320°

• 工作模式

• 跟隨/自由/回中

數據存儲

• 原始數據存儲

• 照片/IMU/點云數據存儲/GNSS 數據/標定文件

• 點云數據存儲

• 實時建模數據存儲

• 支持的存儲卡類型

• microSD 卡；支持 256 GB 容量，順序?qū)懭胨俣?≥50 MB/s, 傳輸速度達到 UHS-I Speed Grade 3，請使用指定推薦用卡。

• 推薦存儲卡類型

• SanDisk Extreme 128GB UHS-I Speed Grade 3
  SanDisk Extreme 64GB UHS-I Speed Grade 3
  SanDisk Extreme 32GB UHS-I Speed Grade 3
  SanDisk Extreme 16GB UHS-I Speed Grade 3
  Lexar 1066x 128GB U3
  Samsung EVO Plus 128GB

后處理軟件

• 支持軟件

• 大疆智圖

• 數據格式

• 大疆智圖支持標準格式點云模型導出：
  點云格式：PNTS/LAS/PLY/PCD/S3MB 格式

備注

• 1. 精度由大疆實驗室在以下條件測得：L1 負載上電預熱 5 分鐘，使用 DJI Pilot 航線任務為建圖航拍（開啟標定飛行），RTK 狀態為 FIX，任務相對高度為 50 m、飛行速度為 10 m/s、云臺俯仰為 -90°、航線中每個直線段不大于1000 m，使用 DJI Terra 進行后處理。
  2. 在環境溫度為 25℃、目標物體反射率為 80% 并置于 100 米外的條件下測得。具體指標測試條件相關，以實測結果為準。
