用途概述

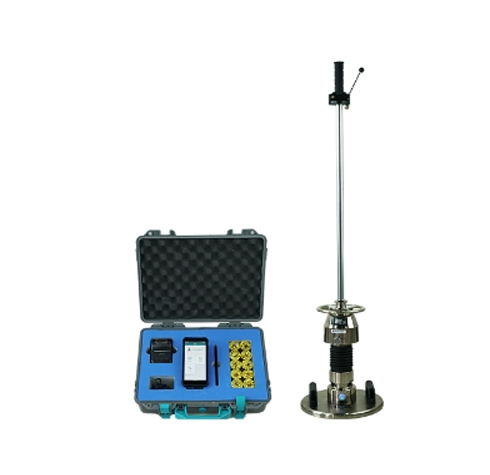

? ?GTJ-Evd-W型動態變形模量測試儀用于層路基在動荷載作用下的彎沉值，從而評估路基的承載力和變形量。適用于受動荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。該儀器模擬列車高速行駛時對路基產生的沖擊效應，與靜載試驗相比，更能反映路基土的實際受力情況。它能快速測出動態變形模量Evd值。
適用標準
?《鐵路工程土工試驗規程》（TB10102-2023）
?《鐵路路基工程施工質量驗收標準》（TB10414-2018）
產品特點
※智能無線終端數據處理方式實現了數據無線采集，無線傳輸，并配帶語音提示功能；
※提供云傳輸端口可對接工程檢測管理系統，為實現試驗數據的實時采集、數據在線分析、大數據管理等提供可靠的數據來源；
※GPS精準定位；精準顯示項目測試信息
※采用進口傳感器及部分元器件，測試精度高，試驗數據更可靠?
※無線藍牙微型打印機，現場直接打印數據以及現場照片，確保測試結果準確、客觀；
※操作簡單、測試速度快，檢測一點只需35秒。
※自動計算Evd值，并顯示曲線，準確直觀。
※無核輻射及廢氣污染，操作使用環保。
? ※中英文界面自由切換，國外客戶使用更加方便快捷。
技術參數
測試適用范圍 | 適用土壤類型 | 粒徑不大于荷載板直徑1/4的各類土和土石混合填料 |
測試范圍 | 10Mpa≤Evd≤225Mpa | |
測試影響深度 | 0～500mm | |
工作環境 | 溫度 -10℃～40℃ ? 濕度 ＜90%HR | |

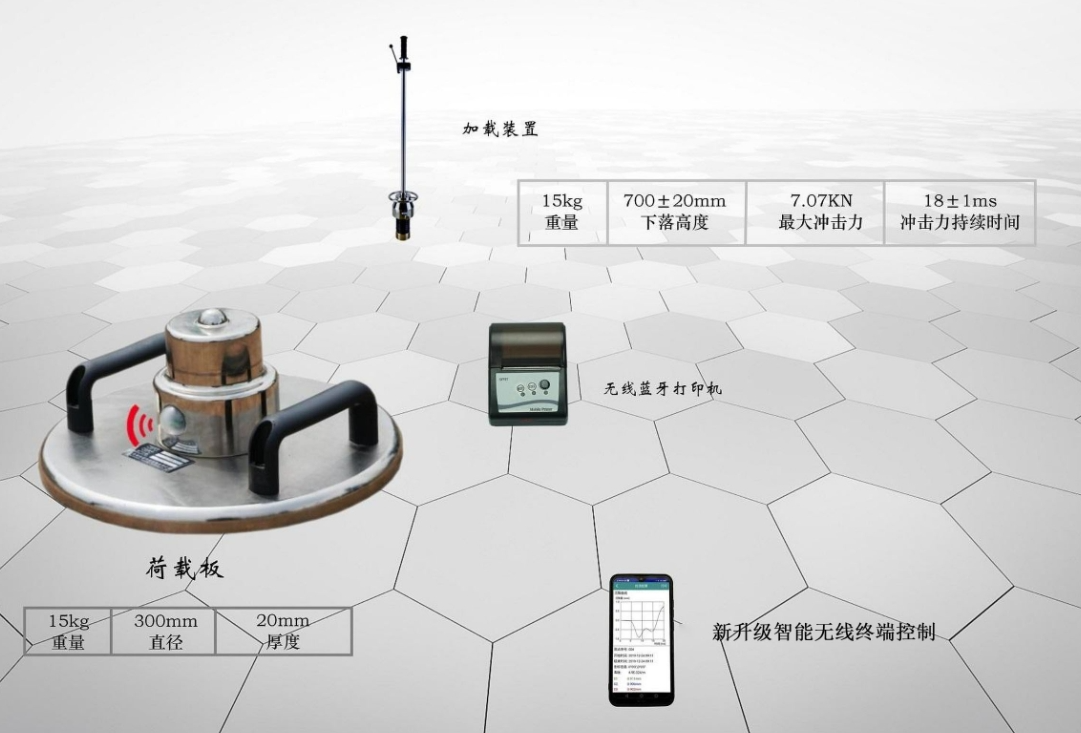

數據采集裝置 | 加載裝置 | 重量：15kg，其中落錘重：10kg，落錘下落高度值：700±20mm 沖擊力持續時間：18±1ms |
荷載板 | 重量：15kg 直徑：300mm 厚度：20mm | |
手持主機 | 沉陷測試范圍 | 0.10mm～2.00mm |
存儲容量 | 視手機內存而定 | |
規格 | 體積：81.1*166*15mm 重量290g | |
供電方式 | 視手機電池而定 | |
定位方式 | 北斗/GPS | |
顯示方式 | 智能無線終端，?中英文可切換顯示 | |
數據傳輸方式 | 數據無線傳輸，數據云傳輸 | |
打印機 | 連接方式 | 無線藍牙打印 |
包裝規格 | 主機箱 | 材質：工程塑料 體積：420*140*335mm 重量：4.5kg |
外包裝箱 | 材質：鋁合金 體積：1220×395×380mm 重量：56kg |
產品配置
序號 | GTJ-Evd-W動態變形模量測試儀物品清單 | 數量 |
1 | 工程箱 | 1 |
2 | 智能無線終端 | 1 |
3 | 微型打印機 | 1 |
4 | 打印機充電器 | 1 |
5 | 打印紙 | 10 |
6 | Mini-USB傳輸線 | 1 |
7 | 主機充電器 | 1 |
8 | 操作指南 | 1 |
9 | 使用演示光盤 | 1 |
? 10 | 配套光盤 | 1 |
11 | 航空鋁箱 | 1 |
12 | 落錘組件（套） | 1 |
13 | 毛巾 | 1 |
14 | 縫紉機油 | 1 |
15 | 產品合格證、保修卡、裝箱單 | 1套 |
