用途概述
本產品適用于建筑基樁、地基、巖基、單樁或群樁的抗壓靜載荷試驗；基樁抗拔靜 載荷試驗，以及基樁的水平靜載試驗。
適用范圍?
基樁（單樁、群樁）、地基、巖基、孔底抗壓靜載荷試驗 基樁抗拔靜載荷試驗 基樁（單樁、群樁）水平靜載試驗 自平衡法靜載荷試驗。
適用標準
JGJ106-2014 建筑基樁檢測技術規范?
JJG(交通)028-2020 樁基靜載儀
DBJ/T15-60-2019 廣東省標準建筑地基基礎檢測規范
DGJ/TJ08-218-2017 上海市建筑地基與基樁檢測技術規程
GB 50007-2011 建筑地基基礎設計規范
GB／T 50123-2019 土工試驗方法標準
JGJ 79-2012 建筑地基處理技術規范
JGJ 340-2015 建筑地基檢測技術規范
JTG/T 3512-2020 公路工程基樁檢測技術規程
JTS 237-2017 水運工程地基基礎試驗檢測技術規程?
SJG 09-2015 深圳市建筑基樁檢測規程
TB 10218-2019 鐵路工程基樁檢測技術規程?
JGJ／T 403-2017 建筑基樁自平衡靜載試驗技術規程?
JT/T 738-2009 基樁靜載試驗 自平衡法
產品特點?
1、試驗環境智能搭建功能，系統自檢、數據傳輸網絡搭建、傳感器初始化等操作全部由系統 自動完成，無需人工繁瑣操作，真正做到開機即用。
2、無線聯機模式，無線聯機模式*** 大 支持同時進行3 個獨立試驗。
3、全自動控制，自動實現加載、維載、卸載、讀數、判穩、數據保存，實現無人值守。?
4、***的監控報警功能，自動偵測和處理過壓、欠壓、沉降位移過大、鏈路故障等，并 實時報警。
5、多種現場監控方式，實時數據表格、數據曲線、試驗現場高清圖像一應俱全。
6、斷電自動續測功能，開機即可自動恢復試驗，確保試驗數據永不丟失。
7、保證測試數據的真實性，確保數據有效。
8、日志系統，全程真實詳細地記錄試驗中每一次操作、每一條數據。
9、主機配備 業級 10.1 智能無線終端，向?qū)浇换ソ缑嬖O(shè)計，觸感柔和，操作流暢精準， 適應強光環境；?
10、主機與前端機無線連接，實用有效距離可達 300 米/1000 米(可選)以上（在工地空曠條 件下）。
軟件特點
1、測試數據圖表、波形瀏覽方便、直觀，支持曲線反向、平移等操作。
2、提供完善靈活的瀏覽編輯功能。
3、支持所見即所得的曲線調整操作功能。
4、提供曲線圖、明細表、匯總表等打印，同時顯示 Q-s、s-lgt、s-lgQ 等各種數據曲線，可?以快速對檢測數據進行分析，生成檢測報告。
5、支持 Word、Excel、輸出格式。
技術參數
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 名稱 | ? ? ? ? ? ? ? ? ?靜載荷測試儀 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 型號 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? GTJ-JZ10 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 主控單元 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?IP65 級工業智能無線終端 |
| ? ? ? ? ? ? ? ? 顯示屏 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 10.1 寸真彩液晶顯示屏（高亮） |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 分辨率 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1920x1200 IPS |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 存儲空間 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?運行內存：6GB 存儲容量：128GB |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 平板尺寸 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?185.7 x 269.7 x 20.0mm |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?平板裸機重量 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?約 695g |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?平板適配器 | ? ? ? ? ? ? ? ? ? ? ? ? ?AC100V~240V、50Hz/60Hz， 輸出 DC 5V/3A |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?環境參數 | ? ? ? 工作溫度：-20℃~60℃ 存儲溫度：-30℃~70℃ 濕度：95 ， 不凝結 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?操作方式 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 觸摸屏 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 數控基站供電模式 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? AC 380V/220V |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?油泵供電 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? AC 380/220V 可選 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?數據傳輸 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?433 5G 藍牙 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?測控方式 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 無線 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?無線測控距離? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? >300m/1000m(可選) |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 測控點數量 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?無線方式支持并發測控 3 個試驗 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?數據備份 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?實時自動備份 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?數控基站工作溫度 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? -30℃～+60℃ |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 數控基站重量 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?約 3kg |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?工程箱（主機）體積及重量 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?465*385*200mm、10.1kg |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? 工程箱（信號線）體積及重量 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?465*385*200mm、14.1kg |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?荷載測試 | |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?傳感器類型 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?壓阻式 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?通道數 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 測量范圍 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 0-70 MPa |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 測試精度 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?≤0.25 FS |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 位移測試 | |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?傳感器類型 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?數字容柵式 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?通道數 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 4（選配 8） |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?測試精度 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ≤0.1 FS |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?分辨率 ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0.01 mm |
| ? ? ? ? ? ? ? ?單次量程 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?50 mm |

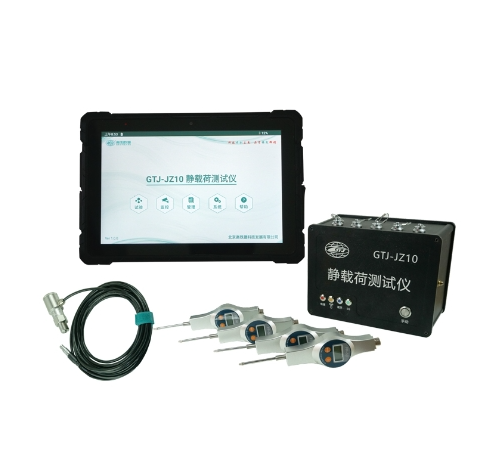

產品配置
? ? ? ? 序號 | ? ? ? ? ? ? ? ? GTJ-JZ10 靜載荷測試儀物品清單 | ? ? ? ? ? ? ? ? ? ?數量 |
| ? ? ? ? ?1 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?工程箱 1 | ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?2 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 靜載荷測試儀主機（工控平板） | ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?3 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 平板充電器 | ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?4 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 靜載荷數控基站 | ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?5 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?位移傳感器 | ? ? ? ? ? ? ? ? ? ?4 |
| ? ? ? ? ?6 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 吸盤塔形天線(433Mhz) | ? ? ? ? ? ? ? ? ? ?1? |
| ? ? ? ? ?7 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 操作指南 | ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?8 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 產 品 合 格 證 書、保修卡、裝箱單 | ? ? ? ? ? ? ? ? ? 1套 |
? ? ? ? ?1 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?工程箱 2 | ? ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?2 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 磁力座 | ? ? ? ? ? ? ? ? ? ? ?4 |
| ? ? ? ? ?3 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 位移通訊電纜（15 米） | ? ? ? ? ? ? ? ? ? ? ?4 |
| ? ? ? ? ?4 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?壓力傳感器（5 米） | ? ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?5 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 數控基站 380V 輸入電源線（3 米） | ? ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?6 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 數控基站 380V 輸出電源線（3 米） | ? ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?7 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?380/(440V/25 A)空開 | ? ? ? ? ? ? ? ? ? ? ?1 |
| ? ? ? ? ?8 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 380/(440V/16A)電源插頭插座 | ? ? ? ? ? ? ? ? ? ? 1套 |
| ? ? ? ? ?9 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?活扣扳手 | ? ? ? ? ? ? ? ? ? ? ?2 |
| ? ? ? ? 10 ? ? | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 十字螺絲刀 | ? ? ? ? ? ? ? ? ? ? ?1 |
