用途概述?

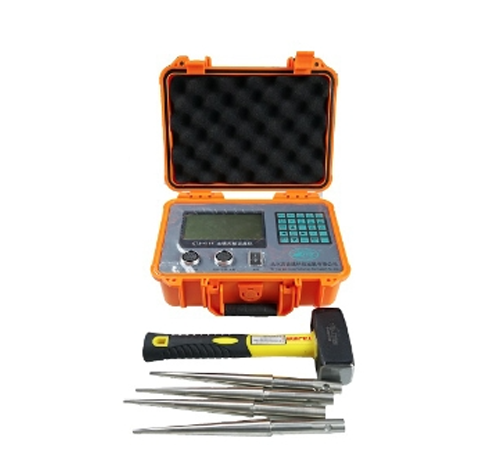

? GTJ-4114土壤無核密度儀（EDG）可以精 確的測量道路和地基中土壤的密度、含水率和壓實度，其測量精度主要取決于操作者的正確使用，因此詳細閱讀本操作手冊將有助于您更好的使用該產品。?

使用簡介?

EDG的操作過程中介紹了一些您需要熟悉的新技術：

?1、土模是土壤的電子數據和用戶輸入的土壤物理數據的結合，是測試一塊類似土壤特性區土壤參數的基礎。

?2、作土模時，需要用EDG在不同測試點采集電子信號（這種土模的測試點被稱為土壤測試） 每個測試點都需要采集一個電子信號，同時需要用砂錐試驗得到該處土壤的濕密度、干密度和含水率等物理特性。再通過實驗室測得土壤的大干密度，然后把這些數據輸入到儀器中，這樣電子數據就會和物理數據關聯起來了。

?3、作土模時至少需要三個測試點（土壤測試）。測試點越多會使土模越具有代表性。而且測試點涵蓋的密度和含水量范圍越大，土模越準確。

?4、土模做成后就可以用EDG進行現場測試了，試驗區域是實驗者準備測試的一片和被測土壤具有相同物理特征的區域。

?5、通常會為每一種不同的試驗區域做一個土模。不同的工程需要建立不同的土模。一旦代表本區的土模制作成功，則其任何測試點的土壤特性都可以由EDG通過實際測試（Field Test）迅速、準確的測定出來。

?6、實際測試是測試點采集的電子數據通過土模對比后計算得到的土壤物理特性。

操作界面

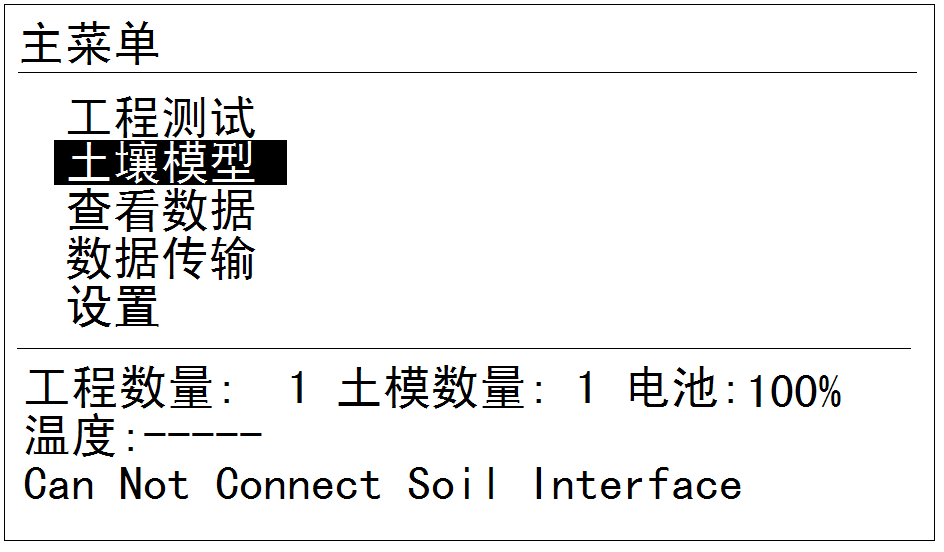

主菜單 ?

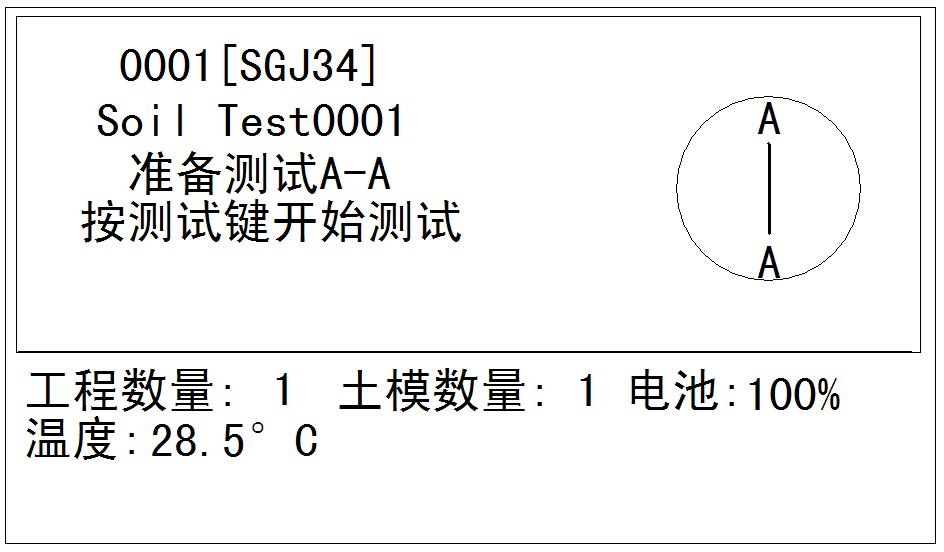

測試界面 ?

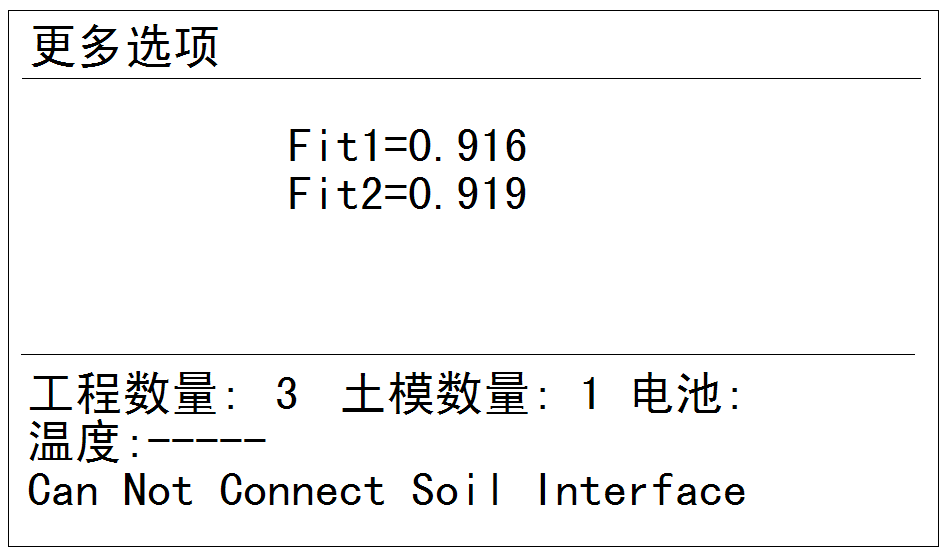

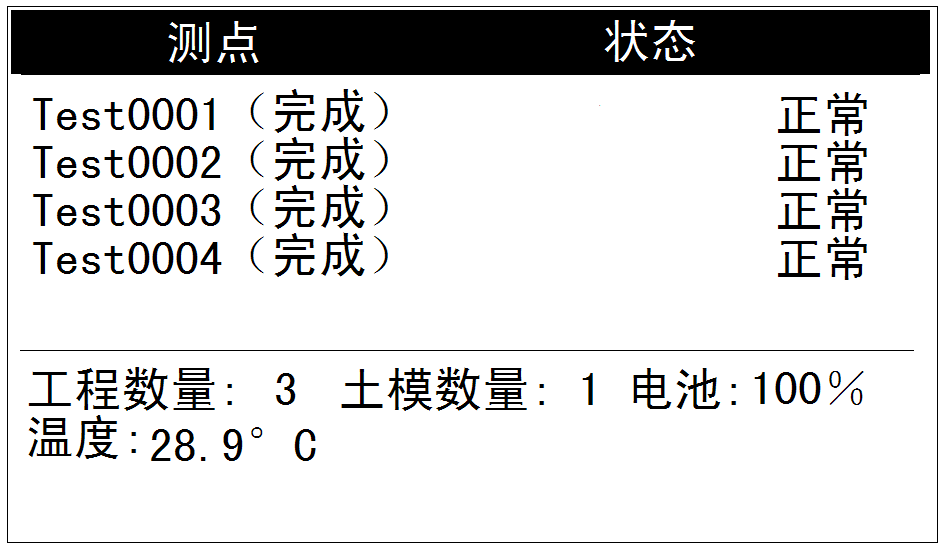

測試結果 ?

技術參數
