EL-CVY泡沫塑料與橡膠測微儀

一、用途

泡沫塑料與橡膠測微儀是依據GB/T 6342-1996《泡沫塑料與橡膠 線性尺寸的測定》和IS0 1923-1981《泡沫塑料與橡膠一線性尺寸的測定》標準設計制造的。該產品適用于泡沫塑料與橡膠片、塊厚度尺寸的測定。

二、主要技術參數

1.千分尺量程:0~25 mm;*小分度值:0.01 mm

2.測量壓板厚度:4 mm;面積:16 cm2;測量壓力:100±10 Pa

3.測量厚度:≤100 mm

4.基準塊規格:10 mm 1塊;20 mm 2塊:50 mm 1塊

5.電池:5號電池(AA)4節

6.外形尺寸:

三、主要結構與工作原理

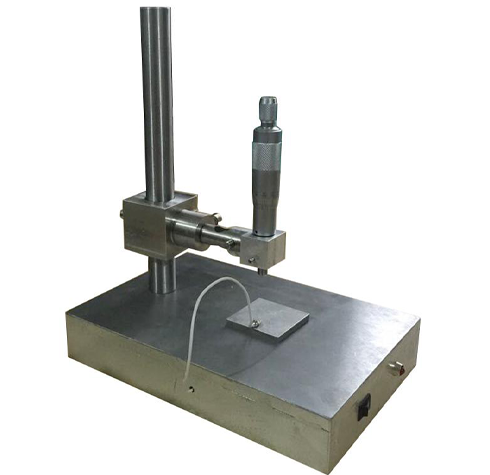

XPS型泡沫塑料與橡膠測微儀主要由基座(1)、開關(2)、指示燈(3)、試樣(4)、測量壓板(5)、千分尺架(6)、千分尺(7).立柱(8)、內六角圓柱頭螺釘(9)、立柱鎖緊螺釘(10)、支架(11)和干電池等組成。

測微儀的工作原理:試樣放置在基座上，用測量壓板對試樣施加規定的壓力，測量壓板與基座之間的距離即為被測試樣的測量厚度值。

四、儀器的調整

1.調垂直:適量松開兩個內六角圓柱頭螺釘(9)，通過左右轉動或前后調整千分尺架(6)來達到使千分尺垂直與基座的上平面，然后分別將兩個內六角圓柱頭螺釘鎖緊。

2.儀器調零!

(1)將4節5號干電池安裝在基座底部的電池盒內，

(2)調整千分尺的刻度使其為0 mm(千分尺使用方法與普通千分尺的使用方法相同)(3)將測量壓板絕緣的一面朝下放在基座上，然后打開指示燈開關

(4)松開立林鎖緊螺釘(10)(注意:此時應用手托住支架的下部，以防止支架帶動千分尺一起下落將千分尺損壞)，調節支架(11)使千分尺的測量端剛好與測量壓板的上平面接觸，此時指示燈即為儀器的零位，然后立柱鎖緊螺釘(10)將支架鎖住在該位置。

五、使用與操作

1.當被測試樣的厚度<25 mm時:

(1)上調千分尺的測量端距離基座的高度>被測試樣厚度+測量壓板厚度為止。

(2)將按規定準備好的被測試樣平置于基座上，然后再將測量壓板放在被測試樣上，千分尺的正下方。

(3)輕輕旋轉千分尺的旋鈕，使其測量端逐漸接近測量壓板，在指示燈亮的瞬間讀取千分尺的數值，此數值即為試樣的厚度，以mm為單

位。

(4)讀數結束應立即關上電源開關，以免浪費電池電力。

2.當被測試樣的厚度>25 mm時:

(1)根據被測試樣的厚度選擇相應的基準塊，作為測量基準。

(2)將組合好的基準塊放在基座上，再按照本說明書的儀器調整中儀器調零來進行調零。

(3)按照當被測試樣的厚度<25 mm時的方法來測量試樣的厚度。此時試樣的厚度=基準塊的厚度+千分尺的讀數

六、注意事項

1.當松開或鎖緊立柱螺釘(10)時，應用手扶住支架(11)，以防止支架下滑，損壞千分尺。

2.每次讀數結束后，請關上開關(2)，以免浪費電池電力。

3.注意保護測量壓板和基座上平面，如發生變形或有凹凸不平現象是應立即更換,

4.每次使用后，應將測量壓板、基座、基準塊和千分尺表面擦拭干凈

5.當儀器不經常使用時，應將基座底部的干電池拆下，以免漏液銹蝕

6.儀器使用完畢，應將儀器妥善管，以防塵土。
