設備特點:

• 小型便攜結構
• 聚焦波束可達1°x1°*
• 寬帶200-450kHz和700kHz
• 覆蓋角度可調從10到130
• 條帶扇區可旋轉
• 系統量程 0.5-200m
• 嵌入式處理和控制單元
• 重量輕，體積小，功耗低

系統概述:

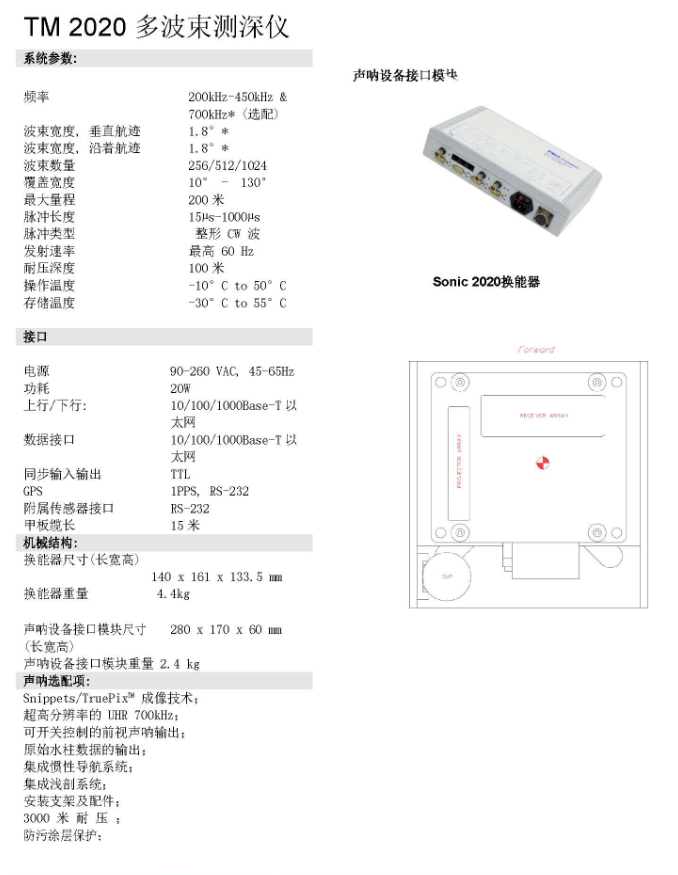

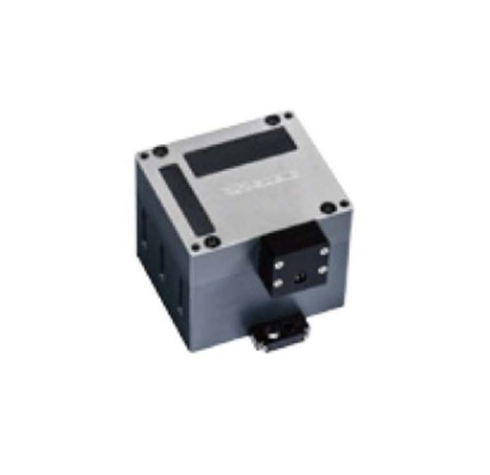

TM 2020是一個緊湊的寬帶淺水多波束測深系統，可以滿足多種測繪的應用要求。與具有更高分辨率的TM2024系統一樣,TM2020也提供了200~450kHz范圍內以10kHz為步長的實時在線選擇的 25個工作頻率，并且可選配700kHz，使整套系統在分辨率和量程之間進行靈活選擇，以控制來自其他聲學系統的干擾。在工作頻率可選的同時,TM2020的條帶覆蓋寬度也可以選擇，范圍從10"到130”，整個條帶扇區還可以實時旋轉，以適合特殊測量如碼頭壁測量的需要。改變工作頻率和條帶寬度都可以在調查過程中通過拖動鼠標實時實現，整個聲吶系統是系統包括三個主要部分:一個緊湊輕便的發射陣、一個接收陣和一個小巧的干端聲吶接口模塊(SI)。第三方的輔助傳感器數據接入到聲吶接口模塊中。聲吶數據按 GPS 時間標記。TM2020系統采用于PC機或者便計算機的圖形用戶界面(GU)操作。計算機通常裝有導航、數據采集和存儲應用軟件。Sonar Control 控制軟件通過以太網與聲吶接口單元(SIM)通訊。SIM盒的功能是為聲吶頭提供電源，為連接在其上的其他傳感器提供時間標準，傳遞命今給聲吶頭和將原始多波束數據發送到數據采集計算機。接收換能器頭解碼聲吶命令，觸發發射脈沖，接收、放大、波束形成、底檢測、數據組包、以以太網方式通過聲吶接口模塊傳輸數據到控制計算機。尺寸小，重量輕，功耗低至20，并去掉了獨立的甲板處理系統等特點使TM2020非常適合在小的測量船上、KN 和 AUV 等平臺上作業。
