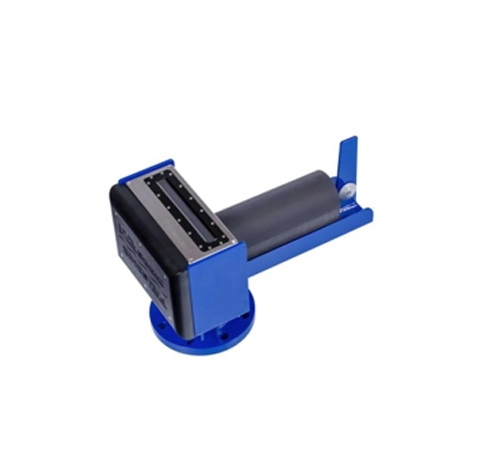

Sonic 2022 是一個緊湊的寬帶淺水多波束測深系統，可以滿足多種測繪的應用要求。與具有更高分辨率的 Sonic 2024 系統一樣,Sonic 2022也提供了 200~400kHz 范圍內以 10kHz 為步長的實時在線選擇的 21 個工作頻率，并且可選配 700kHz，使整套系統在分辨率和量程之間進行靈活選擇，以控制來自其他聲學系統的干擾。在工作頻率可選的同時, Sonic 2022 的條帶覆蓋寬度也可以選擇，范圍從 10°到 160°，整個條帶扇區還可以實時旋轉，以適合特殊測量如碼頭壁測量的需要。改變工作頻率和條帶寬度都可以在調查過程中通過拖動鼠標實時實現。整個聲吶系統是系統包括三個主要部分：一個緊湊輕便的發射陣、一個接收陣和一個小巧的干端聲吶接口模塊（SIM）。第三方的輔助傳感器數據接入到聲吶接口模塊中。聲吶數據按 GPS 時間標記。

設備特點:?

• 小型便攜結構
• 聚焦波束可達1° x1°
• 寬帶200-400kHz 和700kHz
• 覆蓋角度可調從10° 到 160°
• 條帶扇區可旋轉
• 系統量程 0.5-500m
• 嵌入式處理和控制單元
• 重量輕，體積小，功耗低

技術參數：

• 頻率：170kHz-400kHz & 700kHz (選配)
• 波束寬度, 垂直航跡：0.9°
• 波束寬度, 沿著航跡：0.9°
• 波束數量：1024
• 覆蓋寬度：10°-160°
• 大量程：400m+
• 脈沖長度：15μs-1000μs
• 脈沖類型：整形CW波
• 發射速率：高 60 Hz
• 耐壓深度：100米，4000m可選
• 操作溫度：-10°C to 50°C
• 存儲溫度：-30°C to 55°C
