用途概述

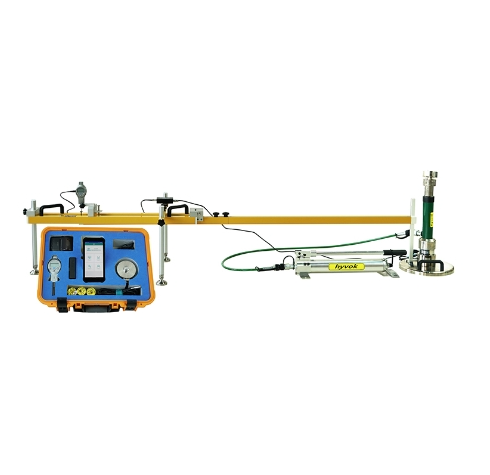

GTJ-WK30智能地基系數測試儀適用于粗、細粒土和土填壓實后的路基、基層等的地基系數的測試，也可用于計算均勻地基土的變形模量。測試地基土的應力與變形特性，確定鐵路、公路路基、基層等的地基系數，該產品具備測試K30、K40、K60的功能。為迎合鐵路信息化要求，我司聯合鐵路部門的專家，打破傳統陳舊的測試方式將地基系數測試儀智能化，極大地提高了測試精度和測試效率。產品質量達到國際先進水平。
適用標準
●《鐵路工程土工試驗規程》（TB10102-2023）
●《鐵路路基工程施工質量驗收標準》（TB10414-2018）
產品特點
※?手機APP數據處理方式，實現了數據無線采集、無線傳輸，并提供云傳輸端口可對接工程檢測管理系統，為實現試驗數據的實時采集、數據在線分析、大數據管理等提供可靠的數據來源；
※?采用進口傳感器及部分元器件，測試精度高，試驗數據更可靠；
※?采用進口油缸及手動泵，控壓、穩壓性能突出；※?GPS精準定位；精準顯示測試項目信息

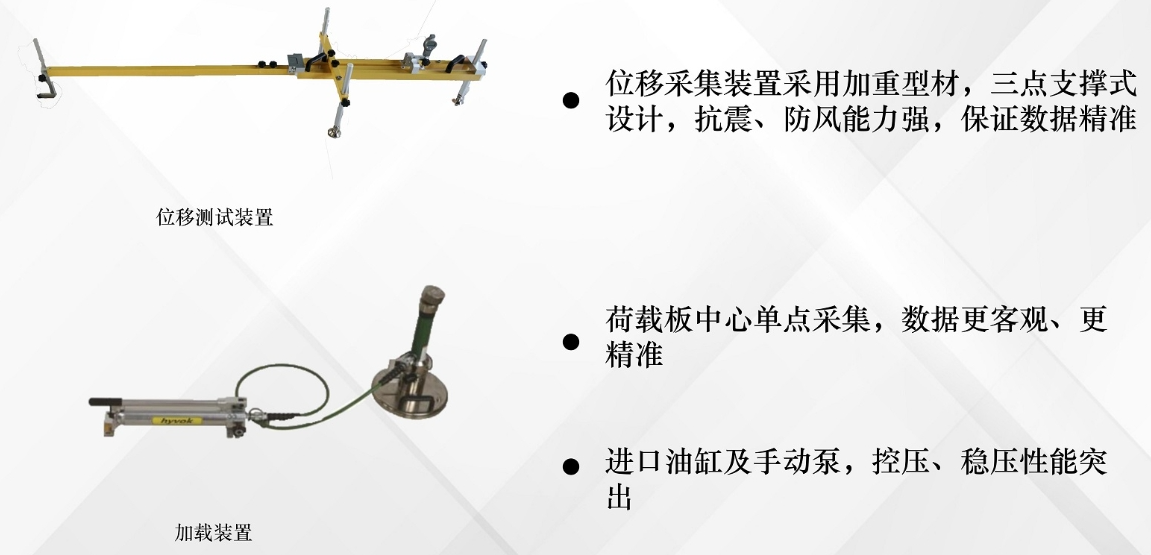

※?位移采集裝置采用加重型材，三點支撐式設計，抗震、防風能力強，保證數據精準；
※ 位移采集數據：荷載板中點單點采集，數據更客觀、更精準；
※?無線藍牙微型打印機，現場直接打印數據以及現場照片，確保測試結果準確、客觀；
※?直接顯示荷載強度和沉降值，自動計算K30、K40、K60值，并顯示壓力與沉降曲線；
※?語音提示功能，操作更便捷；
※ 中英文界面自由切換，國外客戶使用更加方便快捷。
技術參數
測試適用范圍 | 適用土壤類型 | 粒徑不大于承載板直徑1/4的各類土和土石混合填料 |
測試影響深度 | 0～500mm | |
工作環境 | 溫度 -10℃~40℃ ? 濕度 ＜90%HR | |
主機參數 | 規格 | 華為手機 屏幕尺寸：英寸 體積：145*70*10mm 重量：110g |
存儲容量 | 視手機內存而定 | |
數據傳輸方式 | 數據無線傳輸，數據云傳輸 | |
供電方式 | 視手機電池而定 ? ?? | |
定位方式 | GPS | |
顯示方式 | 手機APP方式， 中英文可切換顯示界面 | |
打印機 | 連接方式 | 無線藍牙打印 |
傳感器 | 壓力傳感器量程 | 100kN |
位移傳感器量程 | 25mm，分辨率0.01mm | |
數據采集裝置 | 承載板 | 直徑：300mm 厚度：25mm 重量：17.5kg |
加載裝置 | 液壓泵：壓力100kN 高壓軟管：長度2m 可插拔式壓力缸接長桿：1×40mm，1×90mm， 1×120mm，1×160mm，2×60mm? | |
沉降量測試裝置 | 三點支撐架(帶有可伸縮、可旋轉杠桿臂，底座可調節) 尺寸：?2320×570×420mm(長X寬X高) 重量：?12.5kg | |
包裝規格 | 主機箱 | 材質：工程塑料 體積：470*360*170mm 重量：7.0kg |
外包裝箱1 | 材質：鋁合金 體積：1410×510×260mm 重量：72kg | |
外包裝箱2 | 材質：鋁合金 體積：1270×440×230mm 重量：32kg |
產品配置
序號 | GTJ-WK30 智能地基系數測試儀物品清單 | 數量 |
1 | 工程箱 | 1 |
2 | 手機 | 1 |
3 | 微型打印機 | 1 |
4 | 打印機充電器（細插頭） | 1 |
5 | 打印紙 | 10 |
6 | 壓力傳感器 | 1 |
7 | 位移傳感器 | 1 |
8 | 位移傳感器信號線 | 1 |
9 | 采集盒 | 1 |
10 | 主機-采集盒信號線 | 1 |
11 | Mini-USB傳輸線 | 1 |
12 | 配套光盤 | 1 |
13 | 主機充電器8.4V/2A | 1 |
14 | 操作指南 | 1 |
15 | 產品合格***、保修卡、裝箱單 | 1套 |
