全站儀使用方法介紹。全站儀如何定向，全站儀測圖，使用全站儀注意事項，全站儀放點。

一.全站儀定向

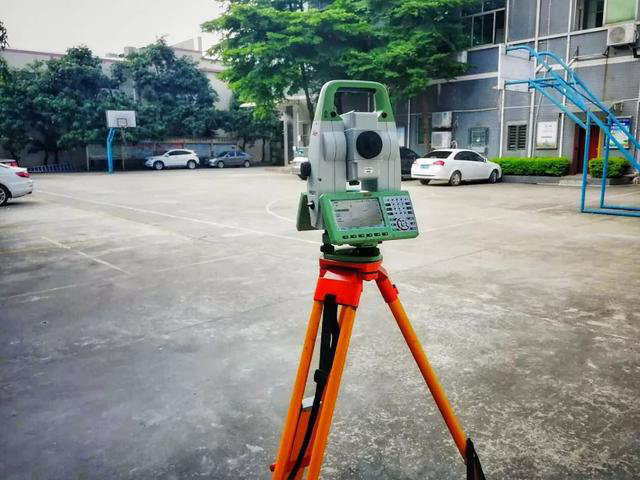

1.其中一站，架全站儀，另一點放棱鏡；

2.點擊數據采集，輸入測試站點(即放置儀器點)的坐標和儀器高度，點擊下一步；

3.輸入定向點(即不架儀器的一點)坐標，棱鏡高輸不輸。

4.儀器瞄準棱鏡，點擊測量，看看顯示的坐標和輸入點的坐標是否有很大的不同。如果沒有很大的不同，重復2.3步驟。

二.測圖

1.根據地形確定棱鏡高度。

2.將棱鏡高輸入儀器，將棱鏡樹放在待求點，點擊測量，保存坐標。

3.繼續測量，點擊同前。

4.測圖完成后，導出數據，使用cass就畫畫吧。

三.注意事項

1.注意棱鏡高度與一起輸入的棱鏡高度一致；

2.儀器斷電需要重新定位；

3.對于看不見的點設置轉站最多兩站

四.全站儀放點

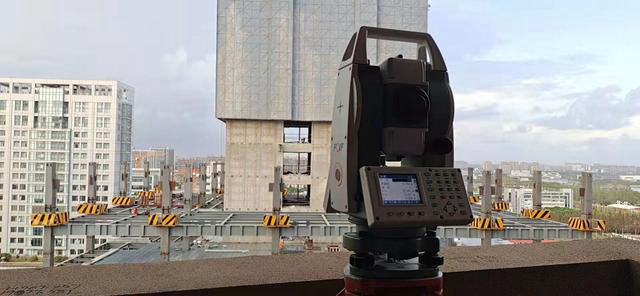

1.將全站儀器設置到已知點（基站點），打開儀器，轉動望遠鏡，打開激光對中，平整，只上下調動兩個腳架，調整圓水準器，然后調整管水準器平整，看中點是否中間，如有偏差，只移動儀器，然后調整平整，重復直至中間。

2.然后進入儀器菜單項，選擇放樣測量，進入測試站設置，輸入測試站基點坐標，進入后視點輸入，儀器十字線對準后視點棱鏡中心，按確定鍵，使儀器設置坐標位置，然后找到已知坐標點進行坐標測試，確認可以進行外部測量工作。

全站儀會顯示角度和距離，您轉動全站儀，使顯示角度接近零。
