在CAD中，線性標注命令可以提供水平或垂直方向的長度和尺寸標注。如何在CAD中完成線性標注呢？讓一起來看看具體的方法和步驟吧！

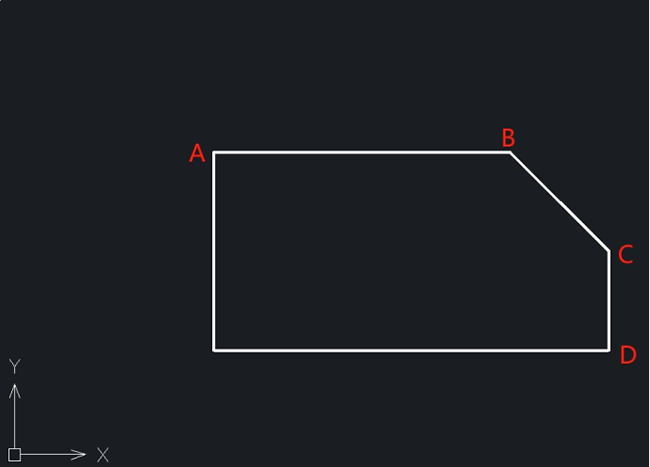

1.打開圖形文件，如下圖所示。為了方便描述，徠佳德科技小編標記了一些字母。將逐步向您展示完成這個線性標注的步驟。

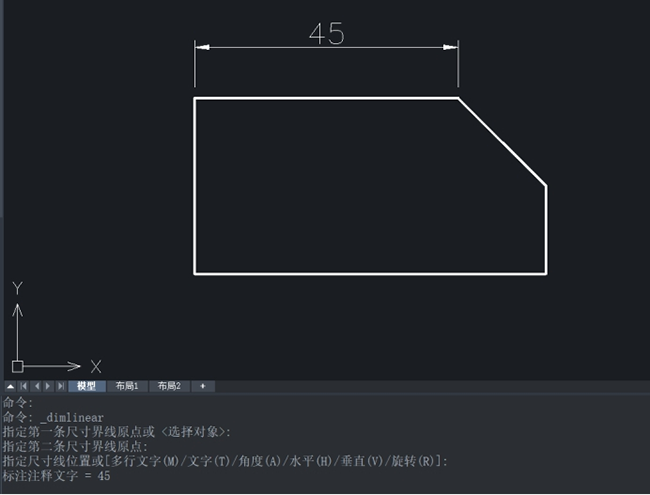

2.依次點擊[標注]-[線性]按鈕，或在命令行輸入DIMLINEAR并返回鍵進行確認。根據命令行提示，依次選擇A、B兩點，然后向上拉出標注尺寸線，自定義合適的尺寸線位置。

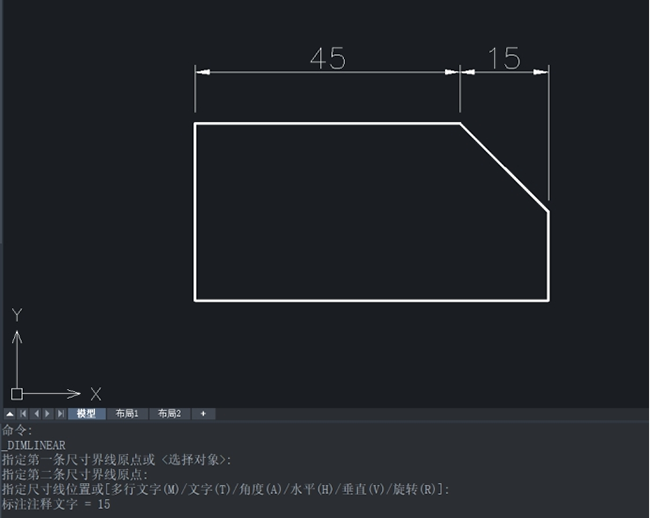

3.按回車鍵繼續執行線性標注命令，依次選擇B、C兩點，然后向上拉出標注尺寸線，用對象捕捉工具捕捉前一個標注的箭頭尖端位置，使其與前一個標注對齊。

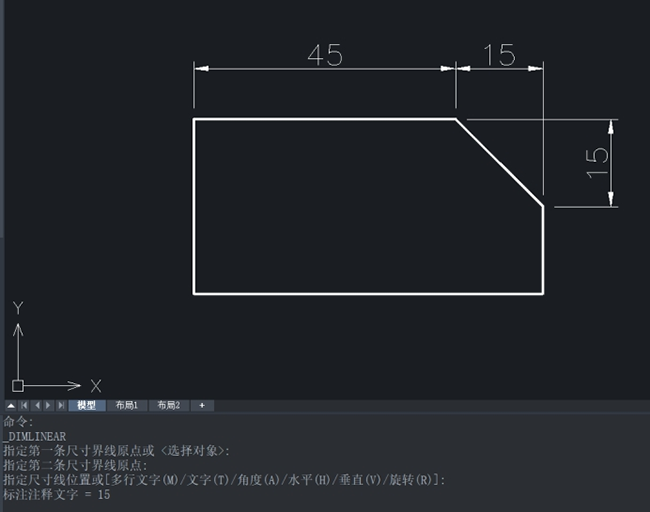

4.重復第三步的操作，拉出尺寸線時向右拉，可拉出垂直方向的線性標注。

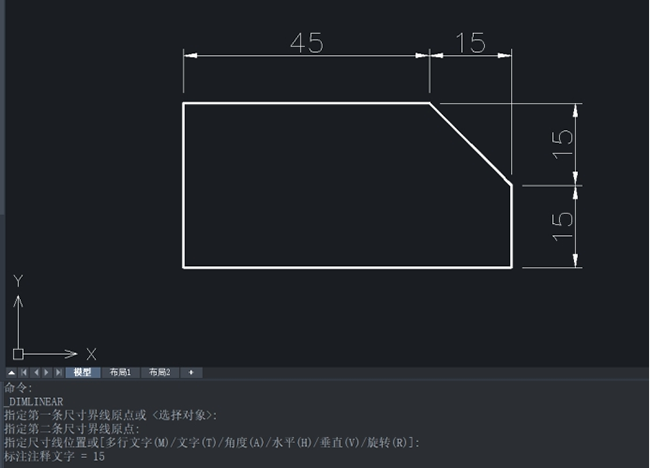

5.按回車鍵繼續執行線性標注命令，C、D兩點標注，效果圖如下。

以上是在CAD中完成線性標注的方法。線性標注只能標注指定旋轉方向的水平、垂直方向或直線尺寸。需要注意的是，在拾取標注點時，必須打開對象捕捉功能，準確拾取標注對象的特征點，以便在標注和標注對象之間建立相關性。
