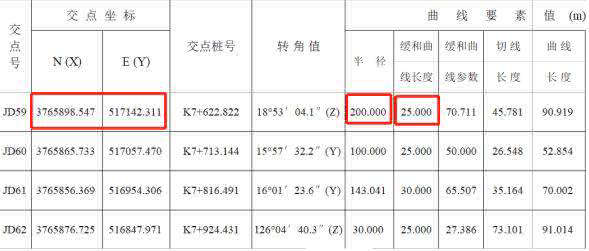

關于普通交叉點，只需要提供"交叉點名稱"、"交叉點坐標"、"第一緩和曲線長度"、"圓曲線半徑"、"第二緩和曲線長度"這五個要素，并在設置中輸入"起始里程"和"里程間隔"即可。

　　對于復雜的交叉點，比如存在不完全緩和曲線、虛交點，不完全緩和曲線需要輸入第一緩和曲線起始半徑或者第二緩和曲線終點半徑。

案例：平曲線

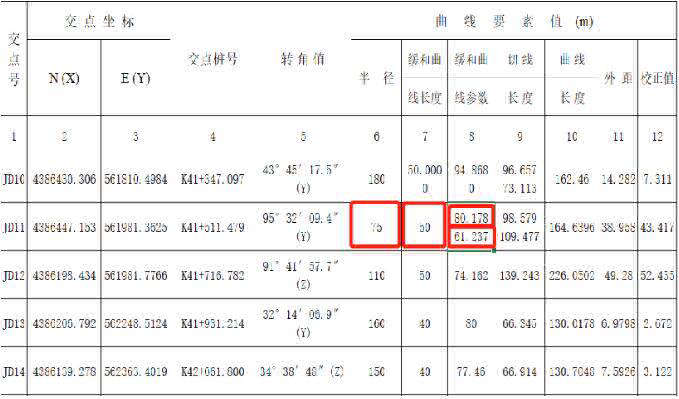

　　卵形曲線：以下圖交叉點11為例，第一緩和曲線：80.1782≠75*50，所以第一緩和曲線為不完全緩和曲線，而交叉點11的第一緩和曲線是在交叉點10的圓曲線后面，所以交叉點11的第一緩和曲線半徑由"180→75"確定，即輸入交叉點11時，需要在第一緩和曲線起始半徑處輸入180，如果沒有給出180，也可以通過公式(R1-R)*A2/(R1*R)=L計算得到(R1是第一緩和曲線起始半徑或者第二緩和曲線終點半徑)。因?yàn)榈诙徍颓€61.2372=75*50，所以第二緩和曲線是完全緩和曲線，半徑由"75→∞"確定，即第二緩和曲線終點半徑可以默認不輸入或者選擇∞。

　　虛交點輸入：

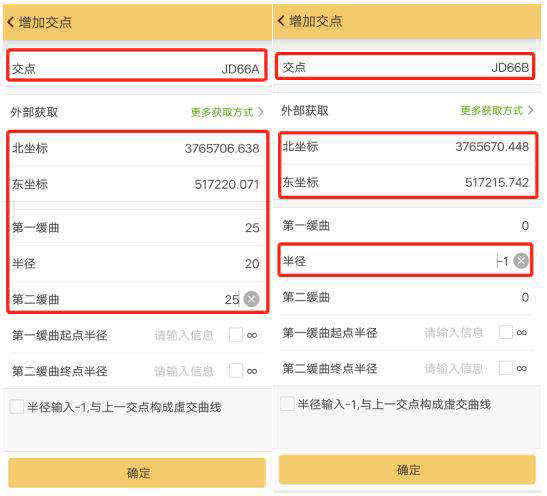

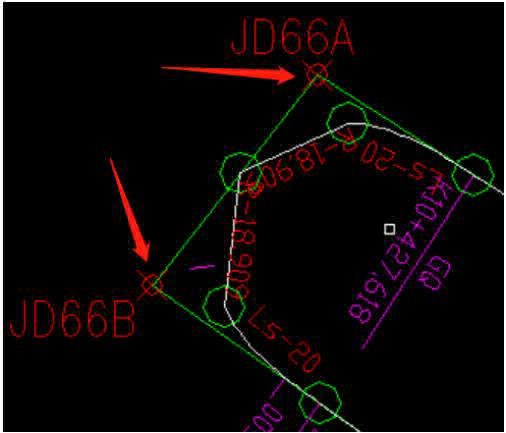

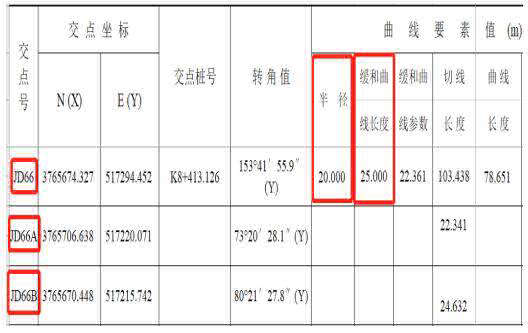

　　如下圖：由于該段線路的前后旋轉角度超過了180°，導致交叉點66位于右下方，這種交叉點稱為虛交點，因此需要將交叉點66分解為交叉點66A和交叉點66B。對于虛交點，在使用交叉點法進行輸入時，不需要輸入交叉點66，而是需要輸入交叉點66A的坐標、半徑、第一和第二緩和曲線長度，然后輸入交叉點66B的坐標、半徑為-1，不需要輸入緩和曲線長度。
