測量人員在進行測量作業時，有時需要用到CAD圖紙導入，那么具體如何將CAD圖紙導入至RTK呢？萊佳德小編整理了相關操作步驟，可供大家參考。

一、準備工作：

1.一個CAD底圖，格式為dxf；如果文件比較大，可以在電腦上用AutoCAD軟件刪除不必要的元素或?qū)⑺璧脑丶羟械叫碌腃AD圖紙選擇粘貼到原坐標試試；

2.一臺華測RTK手簿和數據線。

二、華測RTK導入CAD圖紙步驟：

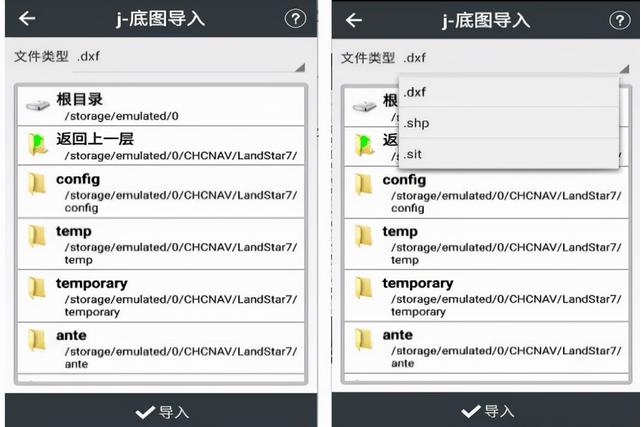

底圖導入主要是將所需的底圖導入測量軟件，目前支持dxf.shp.sit三種格式。導入后可顯示，選擇底圖中的點或線放樣。CAD在電腦上編輯保存圖紙后，讓華測RTK對應手簿與計算機同步連接，將需要導入的底圖復制到手簿的根目錄或其他目錄，點擊底圖導入，選擇文件，點擊導入。

注意：此時如果計算機中打開著CAD，那么請先關掉，否則粘貼時會提示錯誤；導入圖紙的默認格式為：.dxf格式
