手機導航會突然迷路，無人機會無故偏航，你可能不知道，這背后的頭號“擾亂者”，離天空的大氣電離層。電離層會折射衛星定位信號，造成干擾，導致定位誤差。

在電離層的強應對電離層的強干擾，保證高精度定位效果？

電離層對高精度定位的干擾有多大？

你可能還沒有明顯感覺到，隨著第25個太陽活動周期的到來，電離層干擾越來越強。

在測量測繪、智能駕駛、無人機等高精度定位相關領域，最近不可避免地會遇到類似的問題：“無人機如何無故偏航”，“為什么RTK在某些區域的開放環境中，終端也浮動不能固定？”

這是因為受電離層活性加劇的影響，容易出現定位精度不準確甚至無法定位的情況。

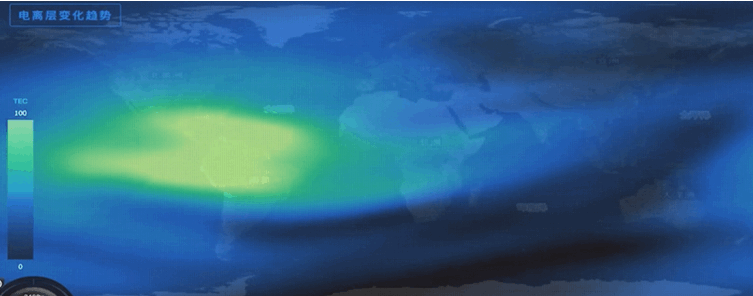

電離層變化趨勢圖

眾所周知，影響GNSS定位因素包括衛星鐘差、衛星軌道誤差、多路徑誤差、電離層誤差、對流層誤差和衛星信號接收器誤差。

其中，影響嚴重、難把握的主要障礙之一是電離層。電離層是距地面約60至1000公里的大氣高層，由太陽輻射的電離顆粒組成。GNSS（全球?qū)Ш叫l(wèi)星系統）衛星信號從太空到地球終端“必經之路”。

GNSS當衛星信號通過電離層時，其傳輸速度和方向會發生變化，傳輸路徑會輕微彎曲，導致衛星信號偏移和延遲，從而影響接收終端的定位精度。

隨著第25個太陽活動周期的到來，電離層變得更加不可預測。太陽活動周期為11年，2019年12月開始加劇，預計2025年7月達到峰值。

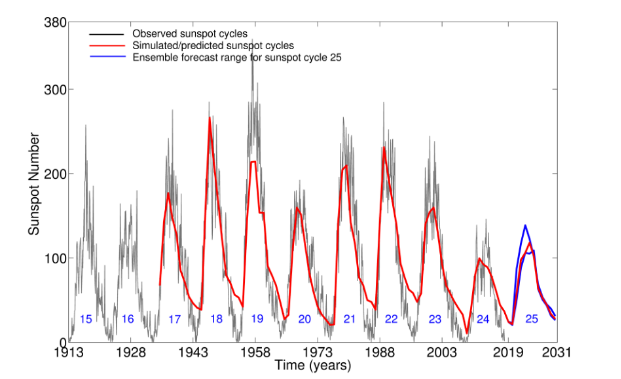

太陽活動周期圖

隨著電離層活性的加劇，區域內電離層延遲誤差波動較大，頻率較快，不規則加劇。僅憑傳統的經驗判斷或傳統的偏差糾正算法很難有效地消除電離層誤差的影響，以滿足高精度定位的需要。平躺還是處理它？為整個行業面臨的問題。

處理電離層干擾的前提：優化算法模型

優化算法模型，獲得更準確的電離層建模結果，是應對電離層干擾的前提。

自2016年宣布國家北斗地基增強系統正式投入運行以來，千尋位置的算法專家開始與電離層競爭。

國家北斗地基增強系統“一張網”在穩定運行的六年里，千尋積累了行業內獨特的多維時空數據，涵蓋了不同的地理環境和大氣環境，為持續研究、準確分析和機器學習能力奠定了基礎。

在保證高精度定位高效、安全、準確、穩定的前提下，算法專家根據長周期數據積累，分析定位誤差的規律，構建算法模型的變量和常量，嘗試自適應、機器學習等方法，不斷學習、培訓和優化，形成適應包括電離層在內的多場景算法模型，確保電離層活躍，仍能獲得準確的電離層建模結果。

“破題”新思路：云協作技術方案

算法專家們并沒有停下來。他們很快發現，在電離層活躍水平較強的場景中，傳統的建模技術存在著改進空間小、計算能力成本高的瓶頸。面對升級問題，他們找到了一種新的方法，實現了行業云（服務端）端（用戶端）協作技術方案，將電離層活躍期間的固定率提高到95%以上，定位精度穩定在厘米級。

千尋位置算法專家陳華博士解釋道：“服務器和用戶端在電離層處理能力上各有優缺點。服務器側重于大氣誤差，可以通過建模糾正大部分電離層誤差，利用區域信息判斷電離層的活性，但無法解決電離層建模的殘余誤差。相比之下，雖然用戶端無法判斷電離層的活性，但可以消除電離層活性期間服務端的殘余建模誤差?！?/span>

云協作技術方案創新性地取長補短，通過從服務端播放質量因素信息，“告訴”目前用戶端的電離層活動程度以及是否需要開啟消電離層模式。

經過對比測試，在云協作下，當消電離層模式打開時，RTK設備的固定率從80%左右提高到95%以上，定位精度從分米級提高到厘米級。在特定的電離層活動期，效果對比較為明顯，RTK設備從基本無法獲得固定解提升到全過程基本保持穩定固定解。

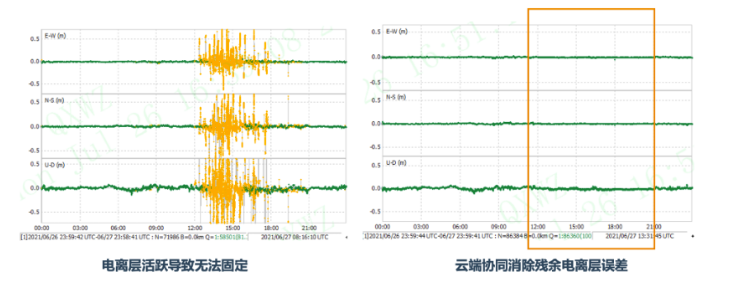

采用云協同技術方案前后效果對比

電離層查詢平臺，實現查詢預警

對于極端活動導致無法操作的情況，千尋推出了行業內的電離層查詢平臺，可以實現對電離層活動的感知、預警和查詢，為戶外操作人員提供操作指導。

電離層查詢平臺通過平靜、中、強、超四個層次呈現用戶當前位置的電離層活動程度。并根據千尋位置對電離層長周期觀測數據和實際影響程度，闡述了不同等級對定位精度的影響。例如，當電離層活動等級強、超時，會對定位精度產生很大甚至很大的影響。此時，不建議RTK用戶進行戶外作業。

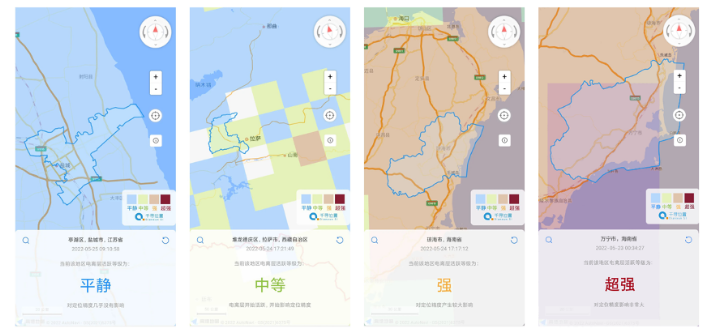

千尋位置電離層查詢平臺

千尋位置的算法專家青城博士介紹：“我們希望在全國范圍內建立一個精細的電離層電子總含量實時監控系統。如果該監控系統能在未來發揮更大的應用價值，就像日常天氣廣播一樣?！?/span>
