什么是道路平曲線？事實上，我們可以理解不同坡度的道路之間的用來過渡的曲線，以防止坡度的突然變化影響車輛的穩定性。如果坡度變化太大、沒有平曲線，車輛很容易騰空或碰到車輛底盤，造成事故。因此，道路平曲線的概念在道路測量中是比較重要的。

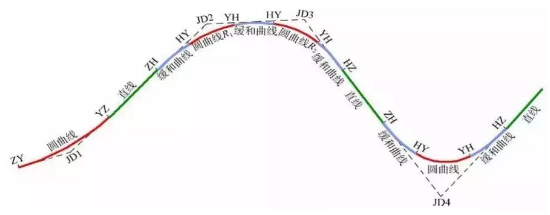

初學者對道路平曲線的概念了解不多。道路平曲線是道路中線的組成。道路中線，包括立交匝道中線，無論線形多么復雜，都由直線、圓曲線和緩和曲線三個基本線元組成，如圖所示：

一、直線

概念：

直線：曲率半徑固定，曲率為0（無限大），可理解為一種特殊的圓曲線。

特點：

1)兩點之間的直線是較短的。

2)筆直的道路給人以短捷、直達的良好印象。

3)直線行駛受力簡單，方向明確，駕駛操作簡單。

4)測量設施工方便。

二、緩和曲線

概念：

緩和曲線:為了使路線的平面線形更符合汽車行駛軌跡和離心力的逐漸變化，保證行車的安全性和舒適性，需要在直線和圓曲線之間或半徑相差較大的兩條同向圓曲線之間設置曲率連續變化曲線，稱為緩和曲線。目前，在我國公路設計中，回旋線被用作緩和曲線。

緩和曲線類型：

1.完整緩和曲線：

判斷標準：A2=R x Ls

2、非完整緩和曲線：

判斷標準：A2≠R x Ls

A=緩和曲線參數

三、圓曲線

概念：

圓曲線：即圓的一部分（圓弧），具有固定的曲率半徑。

特點

1.曲線上任何曲率半徑R為常數

2.大半徑圓曲線美觀、舒適、駕駛舒適，是公路上常用的線形。

四、路上常見的線形組合

在道路和立交匝道設計中，實際線形通常是一種或幾種直線、圓曲線和緩和曲線的組合。

主要如下：

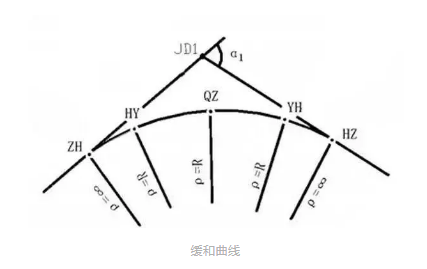

(1)基本型曲線

是按“直線－回旋曲線－圓曲線－回旋曲線－直線”順序組合的線型。在基本類型中，根據兩個旋轉曲線參數是否相等，可分為對稱類型和不對稱類型。

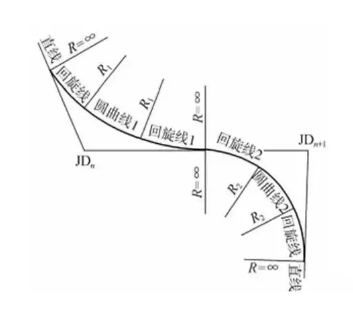

(2)S型曲線

用回旋曲線連接兩條反向圓曲線的線型，GQ處R=∞。兩條反向旋轉曲線的參數可以相等或不相等。

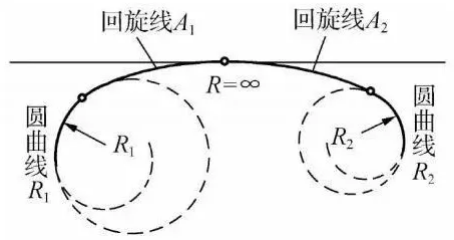

(3)C型曲線

同向曲線的兩回旋曲線以0處徑相連接的形式曲率。C型曲線連接處的曲率為0，即GQ處R=∞，相當于兩向曲線中間的直線長度為0，對駕駛和線形有一定的影響，因此C型曲只能在特殊地形條件下使用。

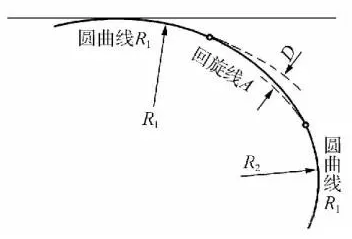

(4)卵型曲線

用回旋曲線連接兩條同向圓曲線的線型。為了只用一條回旋曲線連接成卵形，需要在圓曲線延伸后，大的圓曲線可以完全包含小的圓曲線，圓曲線有不同的圓心，而回旋曲線的曲半徑是從R1到R2。

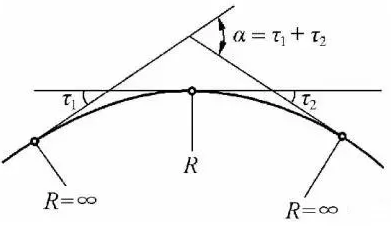

(5)凸型曲線

用一條旋轉曲線連接兩條直徑連接的線型，而不插入兩條同向旋轉曲線之間的圓曲線。分為對稱型和非對稱型。

凸曲線雖然各連接處的曲線是連續的，但由于中間圓曲線的長度為0，也造成了駕駛操縱的一些不利因素，因此只能在嚴格受地形和地物限制的路線上使用。

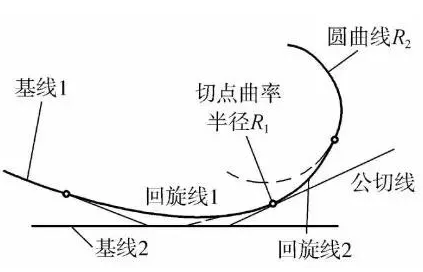

(6)復合曲線

兩條以上同向旋轉曲線在曲率相等處相互連接。除地形等特殊限制外，復合旋轉曲線一般很少使用，主要出現在交互式立體交叉匝道線設計中。

五、斷鏈

斷鏈?zhǔn)侵妇植扛木€或分段測量引起的樁號不連續現象。樁號重疊稱為長鏈，樁號間歇稱為短鏈。

設計文件中斷鏈一般標注為：

K1+580=K1+600(短鏈)

K1+620=K1+600(長鏈)

六、坐標正反算

公路主線一般采用交點法，立交匝道一般采用線元法。

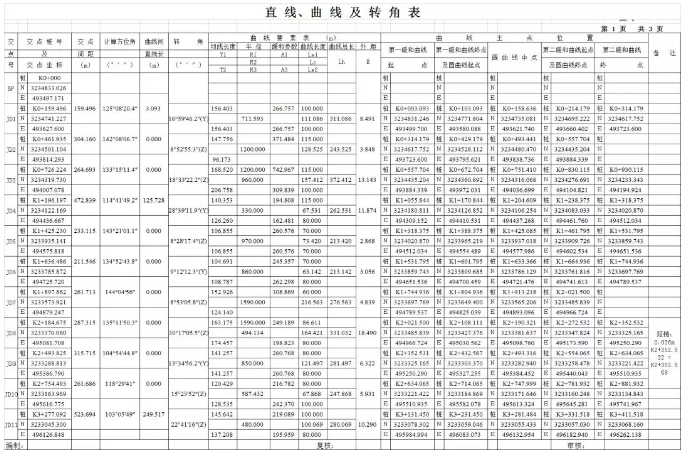

最后是平曲線的應用。當你得到一個平曲線表時，如何快速判斷是使用交點法還是線元法？例如，你能確定下表嗎？

對于測量新手來說，很容易陷入誤區，設計圖紙中的“平曲線表”、“直線和曲線角轉角表”數據是提供的交點數據表，很少有設計圖紙?zhí)峁┯芯€元表（除非匝道），因為交點法簡單地輸入數據直接從表中獲取，所以大多數新手會選擇使用交點法數據，直到輸入發現樁坐標和設計圖紙?zhí)峁┑淖鴺?biāo)不一致，才考慮使用線元法計算。

使用線元法計算坐標時，需要對平曲線表進行分解，即根據平曲線表識別每個線元參數（判斷每個線元的起點和終點半徑、方位角、長度等），然后輸入計算軟件計算坐標。因此，快速判斷平曲線表是采用交點法還是線元法是新手成長的途徑。

那么判斷技巧是什么呢？

首先，檢查平曲線表中所有交點中是否有緩和曲線。有兩種情況，第一種情況沒有緩和曲線，即緩和曲線參數為0，因此可以判斷平曲線表采用交點法計算坐標。第二種情況，有一個緩和曲線，此時，需要判斷緩和曲線是否完整。根據公式A2=LS*R判斷，如果有不完整的緩解曲線，則平曲線只能用線元法計算坐標。如果它們都是完整的緩解曲線（這與緩解曲線的對稱性無關），則平曲線表使用交點法計算坐標較快。

交點法與線元法的區別：

交點法

適用于所有直曲表的所有標準線輸入，優先使用。優點:輸入效率高，簡單。對于新手用戶來說，只要用筆勾一下，讓他輸那幾列，就可以輸對。缺點:有些復雜的線形不支持，復雜的線形還是要用線元法。

線元法

可用于所有線性文件的輸入。優點：所有線性文件均可采用線元法輸入。缺點：需要較強的專業知識，需要了解直曲表才能正確輸入。
