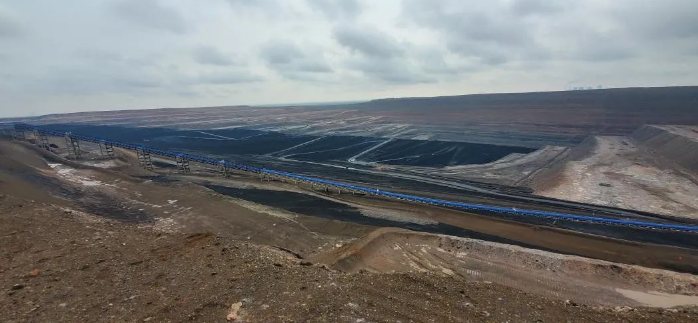

天山北麓東端準噶爾盆地東南緣的一座大型露天煤礦，常年強風，地形復雜，飛行環境惡劣新疆。為了建設智能礦山，礦區管理者需要在礦區采集點云精度5厘米以內的三維數據結果。

難度大，風險高，什么樣的航測方案可以“拿下”這個項目？

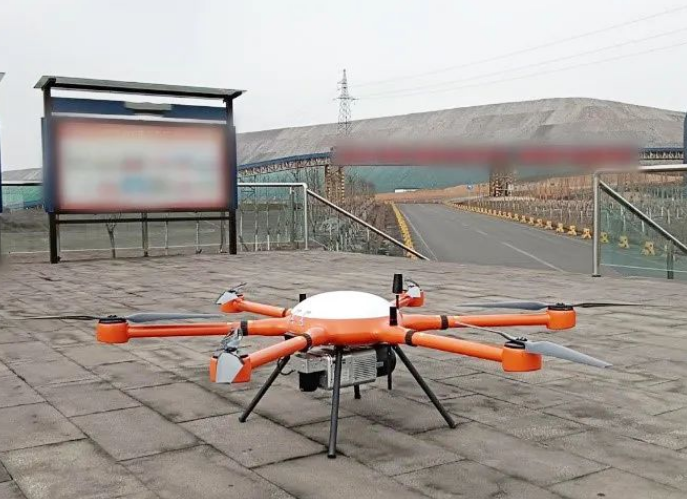

千巡翼X8多旋翼無人機搭載了QX-1845R激光雷達執行的航測操作，高效、安全地完成了數據采集任務。

它是怎么做到的？以下將揭示露天煤礦三維實景航測項目的實踐歷程。

項目背景

傳統的測量方法效率低、成本高、安全風險高，數據結果單一，不能滿足智能礦山數據管理的需要。本項目通過無人機航空測量應用于露天礦山地形測量、土方測量等場景，生成高精度三維數據結果，幫助礦山管理人員準確獲取礦山開挖程度，計算開挖量和礦山儲量數據，確保采礦規劃的安全高效進行。

設備選型

由于地處新疆東北部，氣候干旱，常年強風，被測礦區飛行環境惡劣，但客戶要求點云精度為5cm這就要求航測方案中選用的無人機具有較強的抗風性、可靠性和穩定性，數據采集精度較高。

千巡翼X8是為航測領域優化打造的大載荷多旋翼飛行平臺，是過去較好的“戰績”是的，在海拔5000米、7級大風環境下，12.87公斤的負荷仍然可以安全運行。它具有雙天線差定向、雙避障能力，易于應對強磁干擾和測區障礙；90分鐘的飛行時間滿足大面積航空測試“硬性”條件。此外，它還具有超負荷，兼容多種負荷能力，可靈活選用激光雷達。QX-1845R激光雷達測量范圍為1845米，實現全天候、高效的三維點云數據獲取。兩者的結合，成功完成了航空測試“實戰”。

方案優勢

1.高精度定位服務能力：基于千尋位置高精度定位服務能力，千巡翼X8無人機實現厘米級導航。獨特的電離層抑制能力使其定位更準確，軌跡解算更準確，點云數據質量更高。

2.高穩定性飛行平臺：千巡翼X8無人機采用高可靠、安全的飛行控制，3度冗余備份，雙天線差定向，配置前視避障模塊和大視角高清FPV圖傳。起飛重量26.5kg，載重13.5kg，具有斷點續飛、仿地飛行等能力，能適應各種復雜的工作環境。

3.高性能機載激光雷達：QX-1845R激光雷達高度集成高性能激光器，高精度POS系統，全畫幅正射相機，高穩定數控系統。千巡翼。X8無人機搭配，可滿足1:500高精度測量操作。

4.一站式軟件服務:航線規劃軟件支持精準仿地/仿線三維航線，支持航線高程檢查；激光雷達系統具有工程管理、設備控制、基站校準、顯控編輯、一鍵航跡解算、免空三一鍵真色、點云預處理、質檢、點云分類、方量計算、截面提取等功能。

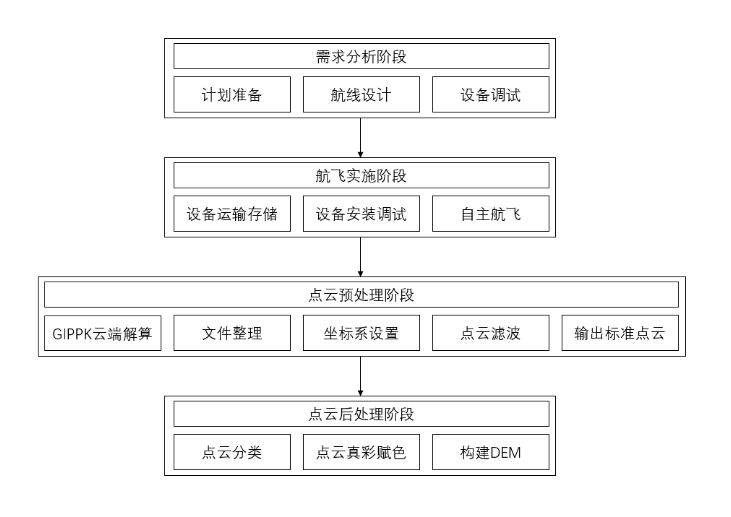

激光雷達系統分為四個步驟：需求分析和計劃制定、航空飛行實施、點云預處理和點云后處理。

根據測區情況，設置相對航高300m，航速7m/s，航間距200m，爬升角（飛行控制自動計算）。無需架設基站即可操作飛行，簡單高效。

激光雷達系統為高效、方便、高精度的數據采集和成果輸出提供一站式服務。

云生產時間為13分鐘（雷達原始數據）RXP轉SDC為11分鐘，從SDC生成到LAS點云2分鐘)。

數據處理過程

1首先使用FindTrace解算GIPPK，輸出out文件。

2使用QX-PCP點云預處理軟件。

3自動整理文件

4坐標系選擇選擇

5任務航線時間段

6設置濾波參數生成點云

7使用QX-Scan點云分類數據結果圖片，航帶重疊圖片，真彩點云圖片，整體點云圖片，局部點云圖片，數字高程模型結果檢查圖片，點云厚度3.3cm圖片，地面點云密度38點/平方米圖片，點云高程誤差優于5cm。

項目總結

千巡翼X8無人機搭載QX-1845R激光雷達采集智能礦山數據底板，獲取的點云數據符合預期要求。

從項目實踐中可以看出，千巡翼X8具有長航、載重大、抗風性強、自主飛行的特點，單架次作業效率高，同時，QX-1845R激光雷達可以更準確地獲取地點，分鐘級點云處理可以獲得las結果。由地面點云生成。DEM，它能更快地比較坡頂和坡底，更準確地生成地形圖，計算開挖量，為礦山生產管理提供快速準確的地形數據，幫助智能礦山建設。
