項目背景

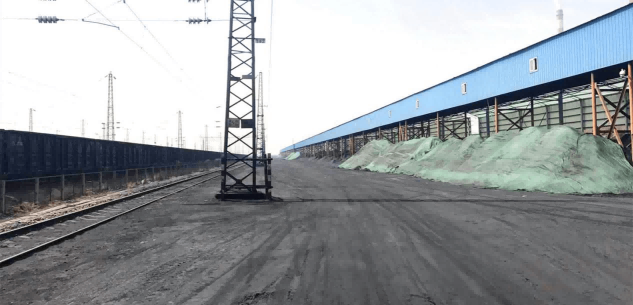

該項目位于內蒙古的一座礦山，散裝堆場存放著煤礦堆，長50米左右，寬50米左右，高約2-3米?；疖囘M(jìn)場裝煤時，裝載誤差大、部分運輸車廂不規范。為了充分發揮火車的運輸能力，既不會空載也不會超載，客戶需要精準測量煤炭礦石堆。

痛點分析

大型煤礦堆的體積測量方法一般采用全站儀或RTK單點測量方法。由于大型煤炭礦石堆攀爬不方便，在全站儀或RTK單點測量方法下，很難手動達到每個精準的特征點，操作效率低。同時，這種單點測量方法測量數據密度小，無法準確獲得煤炭礦石堆的體積。

實施方案

針對項目現狀，客戶提出利用三維激光掃描完成煤礦堆體積測量。三維激光掃描技術具有高精度、面測量和非接觸數據采集的特點，可以很好地解決全站儀和RTK單點測量的痛點。

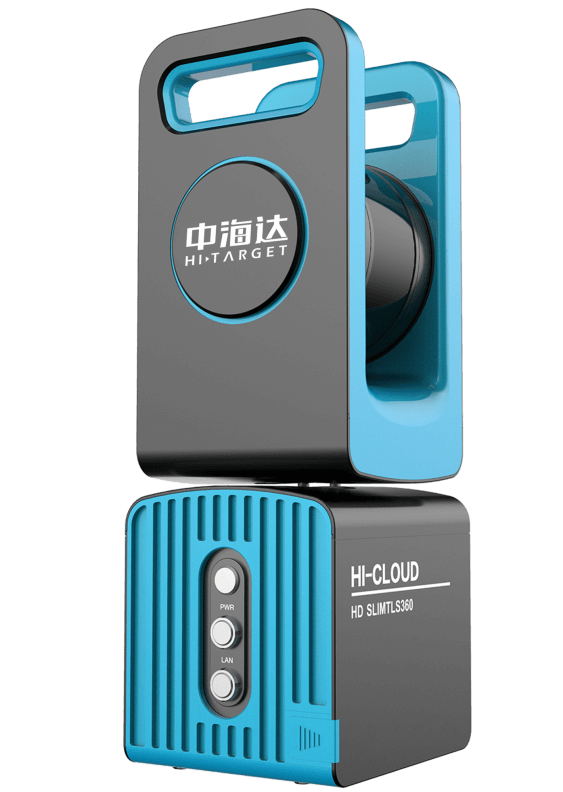

本項目使用的設備是中海達HD TLS360迷你便攜式三維激光掃描儀。該設備輕便小巧，無需調平、一鍵操作、無線控制等特點，可快速獲取被測目標的三維數字信息數據。借助中海達專業數據處理軟件，項目可以獲取堆的三維數據模型，從而計算和分析煤礦堆的準確體積。

作業過程

1.外部數據采集

①測試前準備：通過勘察現場，確定現場8個測站的數量和位置，并確定使用現場特征點拼接數據的選擇。

②外部數據采集：在三腳架上設置中海達HD TLS360，無需調平，設置參數后即可掃描。8個測試站的外部數據采集不到20分鐘（包括移動站、采集設置等）。

2.內部數據處理

①拼接操作

海達三維激光點云處理軟件中打開外業收集的點云數據，拼接掃描場景中特征的同名點。在拼接過程中，相鄰兩站拼接，只需選擇相同的同名點即可完成拼接工作。海達三維激光點云處理軟件采用ICP精細拼接算法，可自動完成拼接優化，可快速處理點云噪聲、分類，消除無效點，大大降低了手動拼接的誤差，大幅提高了數據處理的效率。

②生成三維圖形

拼接完成后，利用中海達專業數據處理軟件生成煤礦堆三維圖形。

③料場分堆、分區測量

根據煤炭礦石堆的三維圖形，根據分割線的位置，計算不同堆的體積，用顏色區分煤炭礦石堆的三維圖形。

成果展示

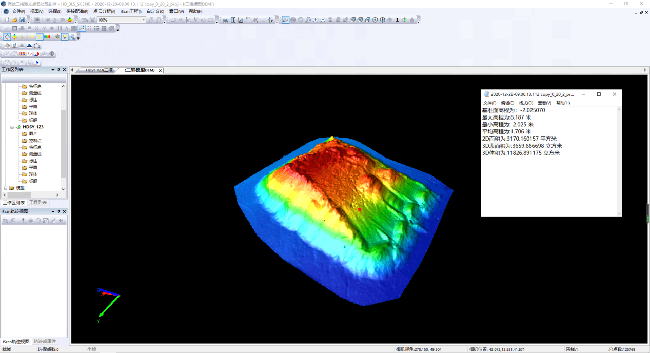

通過一小時的數據處理，中海達專業的數據處理軟件輸出了最終的結果，客戶可以直觀地獲取煤礦堆的體積等數據?；鶞?zhǔn)面高程為-2.025070，2D面積為3170.160157平方米，3D面積為3659.8698立方米，3D體積為11826.89175立方米。有了準確的數據，客戶可以根據火車的裝載量合理安排煤炭運輸，消除空載和超載，有效節約運費。

項目總結

現場測量結果表明：

1.中海達HD TLS360可測量不規則料堆的體積，測量精度均在3%以內，滿足應用要求。

2.從外部掃描到內部數據處理，中海達HD TLS360的運行效率是全站儀或RTK單點測量方法的數倍。

因此，與全站儀和RTK單點測量方法相比，中海達HD TLS360大大縮短了內外行業的處理時間，結果更直觀，數據模型更準確，為大堆體積測量提供了快速、安全、準確的解決方案。
