項目背景

在鄉村地籍測量項目中，傳統方式依靠RTK手動打點，全站儀測量也需要移站、定向等工作，項目效率低，信息不完整，也會有一定的安全風險，特別是在大面積、大面積測量場景中，傳統方法難以滿足工期要求和操作要求。

面臨挑戰

項目工程面積大，采用傳統全站儀配合mini小棱鏡進行數字測圖，耗時耗力，成本高；RTK測量雖然效率更高，但在實際工程測量過程中，普通RTK測量房角，很容易測偏或測量不準確，尤其帶有較高墻面的房角地界點。

此外，由于角信號屏蔽和天線半徑的影響，不能滿足5厘米誤差的要求。測量員經常需要各種特技，爬樹，爬屋頂，收集麻煩，人身安全不能保證，與當?shù)鼐用竦臏贤ㄒ部赡鼙蛔柚埂?/span>

解決方案

使用設備

該項目采用中海達iRTK5X電臺模式進行測量。當遇到角落屋檐時，無需繁瑣的校正，無需對中桿，比傳統的傾斜測量RTK校準要簡單得多，角落點可以傾斜測量。30°內傾角，3cm定位精度合適，符合5cm內定位要求。

操作步驟

由于鄉村地籍的特殊性，一個界址點點位需要兩個步驟來測量和檢查。鄉村地籍測量中使用中海達iRTK5 X無校正傾斜測量的基本步驟：

操作步驟

1基準站和電臺架設

第一步，架設基準站，連接移動站后，啟用中海達iRTK5 X傾斜測量功能；

2在已知點進行檢驗

第二步，在同一個界址點，通過關閉傾斜測量功能將傾斜測量功能拉直并打開傾斜測量功能(30°內)對比，檢查已知點是否符合精度要求；

3傾斜測量作業

第三步是根據設置界點的標記位置進行傾斜測量，將對中桿傾斜到適當位置，將對中桿尖頭位置放在界址點位置，然后收集記錄；

4內部測量記錄

最后，利用RTK設備測量邊界點和房屋數據，提供給內部操作人員。到目前為止，使用RTK設備進行傾斜測量操作。

項目成果

目前，新疆阿克蘇鄉村地籍項目已收集2萬多個點，完成項目進度70%。使用中海達iRTK5 X無校正傾斜測量，每天可完成50戶以上，而傳統全站儀每天只能測量20戶左右，節省了項目工期的一半以上。

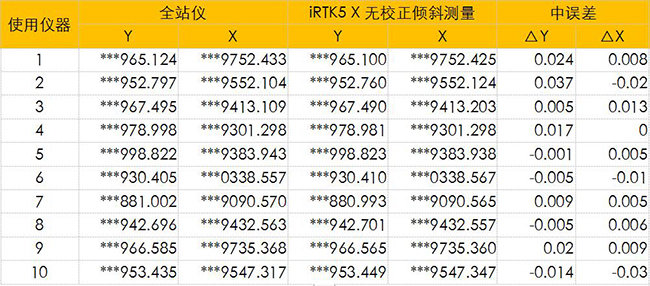

在精度方面，從以下結果對比可以看出，中海達iRTK5 X傾斜測量(30°內)數據精度符合項目要求，外部測量效率比以前提高了兩倍多。

如今，在全國各地的鄉村地籍項目中，像中海達iRTK5 X這樣省時高效的設備仍需投入使用。與以往的傳統測量相比，無需校正的RTK傾斜測量不僅提高了工作效率，保證了精度，而且節省了人力和項目費用，給傳統測繪帶來了新鮮血液，節約了大量資源。

轉自中海達RTK官網
