橫斷面測量也是RTK較為的重要測量應用，那么測量人員是如何進行橫斷面測量的呢？萊佳德科技小編以華測RTK landstar為例，詳細介紹RTK橫斷面測量的步驟。一起來學習吧。

一、華測RTK橫斷面測量步驟

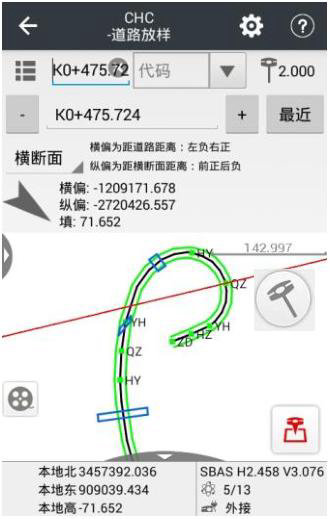

選擇橫截面并進入橫截面測量模式。一條垂直于道路曲線的紅線出現在道路視圖中，以表示橫斷面，如下圖所示:

縱偏:從當前位置到橫截面的距離。

橫偏:當前位置投影到橫截面上后，距中心樁的距離?！?”表示在路上。

填:當前標高與設計標高之間的差距。

橫斷面采集時，橫偏一般接近0，表示當前位置在橫斷面上；橫偏不為0，表示測量位置與中心樁之間的距離。橫偏負值表示當前位置在道路的左側；橫偏正值表示當前位置在道路的右側。

注意:測量橫斷面時，必須測量相應的中樁，否則橫斷面數據不能直接導出。

二、華測RTK橫斷面數據導出

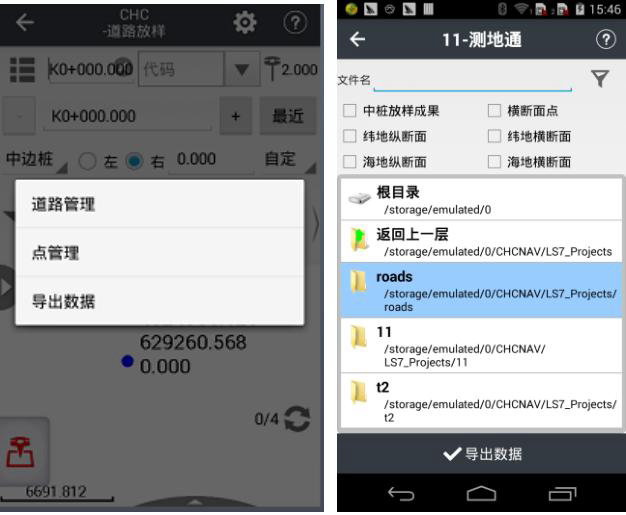

點擊道路列表并選擇[導出數據]。輸入文件名，選擇導出類型和導出類別。

包括中樁放樣結果、橫斷面點、緯地縱斷面、緯地橫斷面、海地橫斷面、海地

縱斷面，導出的路徑在 CHCNAV/LS7_projects/roads 文件夾下。

以上是華測RTK測量橫斷面的步驟教程。本文收集自網絡，希望對大家有所幫助。
