一、操作概述

普通經緯儀軸線放樣操作復雜，測距經緯儀則簡化流程。以下為兩種設備軸線放樣方法的官方簡述。

二、案例操作

設定A、B兩點，沿AB軸線10米，右偏8米定C點。

三、操作步驟

1. 普通經緯儀

（1）使用卷尺量取AB間10米距離，置經緯儀于該點。

（2）瞄準A點，旋轉90°定C點方向。

（3）卷尺量出8米，標定C點。

2. 測距經緯儀

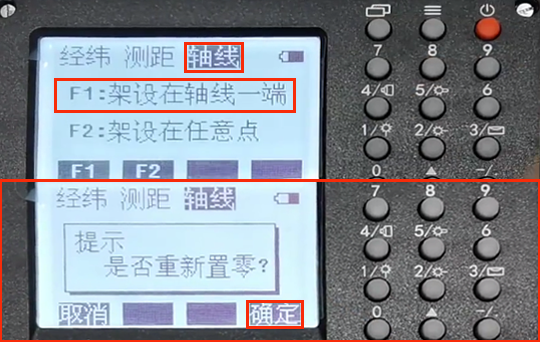

（1）切換至軸線界面。

（2）在軸線一端架設，確認置零。

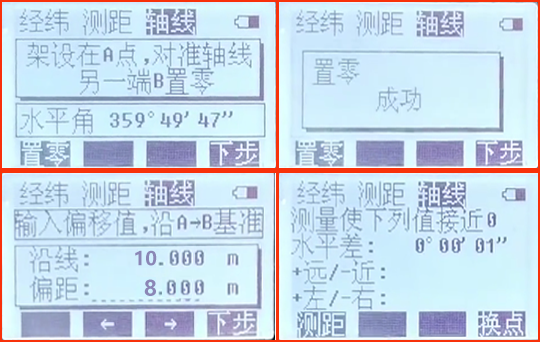

（3）在A點架設，瞄準B點，置零后輸入沿線10米、偏距8米（右偏為正）。

（4）調整水平差至0°0′0”，啟動測距。

（5）顯示“+遠/近”，如顯示-0.53米，則棱鏡需向經緯儀方向移動0.53米，定位C點。
