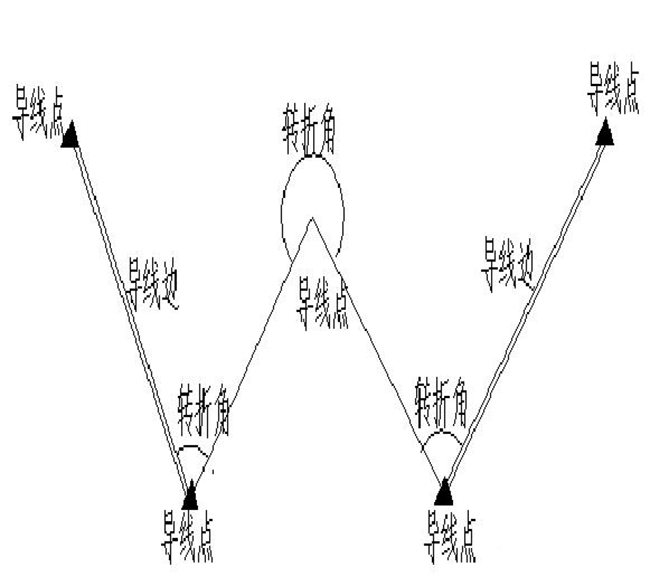

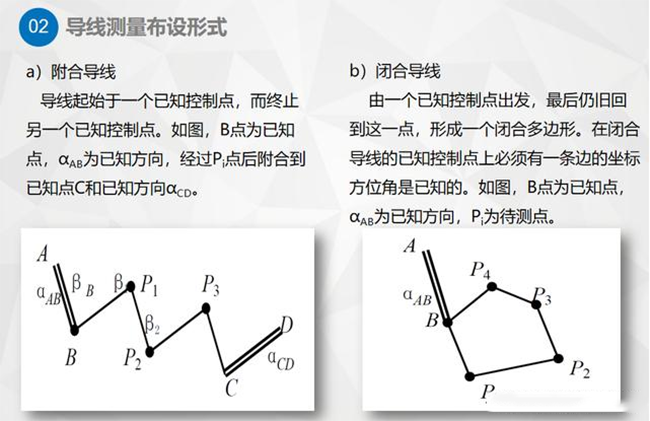

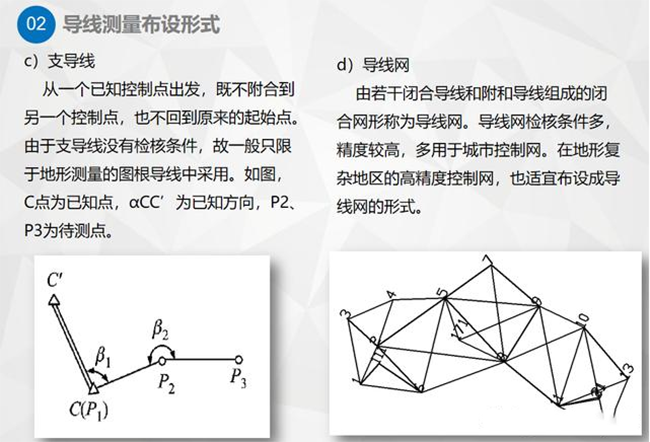

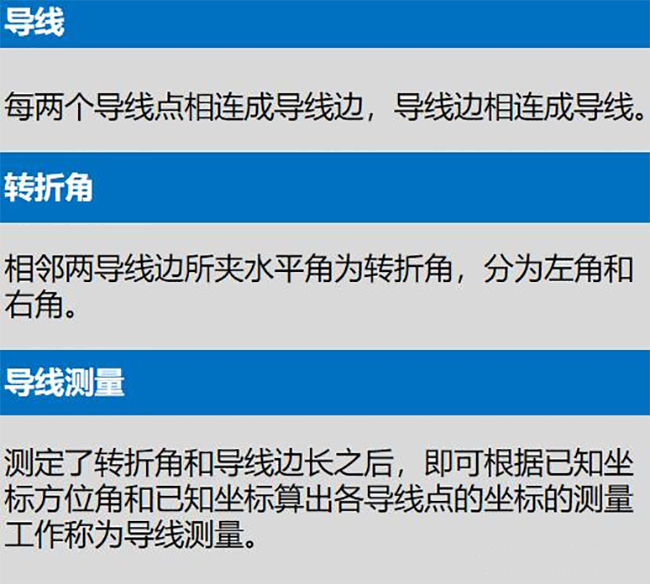

1.導線測量的定義和布置形式2.導線測量的實施情況3.導線測量的定義：

踏勘選點.埋石造標:踏勘選點:踏勘是為了了解測試區域的范圍.確定導線的形式和布置方案的地形和控制點；選擇點應考慮便于導線測量.地形測量和施工放樣。

導線點位的選擇應符合以下規定:(摘自《工程測量規范》)

1.點位應選在土質堅實的地方.穩固可靠.在方便保存的地方，視野要相對開闊，便于加密.擴展和尋找。

2.相鄰點之間通視良好，視線與障礙物之間的距離為三、.四等不宜小于1.5m；四等以下應保證觀測方便，以不受邊折光影響為原則。

3.使用電磁波測距時，相鄰點之間的視線應避開煙囪.散熱塔.散熱池等發熱體和強電磁場。

4.相鄰兩點之間的視線傾角不宜過大。

5.充分利用舊的控制點。

各級GPS測量點的基本要求如下:(摘自全球定位系統(GPS)測量規范)

a)接收設備和操作應方便，視野開闊，視場中障礙物的高度角不應超過15°。

b)遠離大功率無線電發射源(如電視臺.電臺.其距離不小于200m；遠離高壓輸電線路和微波無線電信號傳輸通道，距離不應小于50m。

c)附近不應有強烈反射衛星信號的物體(如大型建筑等)。

d)交通便利，有利于其它測量手段的擴展和聯合測試。

e)地基穩定，易于長期保存標石。

f)充分利用符合要求的現有控制點。

g)在選擇車站時，應盡可能改善車站附近的局部環境(地形.地貌.植被等少氣象元素的代表性誤差，植被等)與周?chē)h(huán)境保持一致。

隧道洞口控制點的布置應滿足以下要求:(摘自《鐵路工程測量規范》)

1.每個洞口的平面控制點不得少于3個，水平點不得少于2個。

2.洞外接觸邊長度不應小于300m。（高鐵為500m）

3.洞口平面控制點應便于將導線引入洞內。

4.GPS控制網絡進入應大于5°，導線網.三角網的最大俯仰角不應大于15°。

5.洞口GPS控制點應便于用常規測量方法檢測.加密.恢復并引入洞內。孔口子網應布置4個點，每個控制點之間應盡視。

6.洞口附近的水準點應與隧道洞口盡可能高，兩個水準點之間的高差可通過水準測量1~2站進行測量。

隧道內平面控制網的建立應符合以下規定:(摘自《工程測量規范》)

1.隧道內的平面控制網應采用導線的形式，隧道中線或隧道兩側應設置直長邊導線或狹長多環導線，以洞口投射點(插入點)為起點。

2.導線的邊長應近似相等，直線段不應短于200m，曲線段不得短于70m:導線與洞內設施的距離不得小于0.2m。

3.當雙線隧道或其它輔助隧道同時開挖時，應分別布置導線，并通過水平隧道形成閉環。

4.當隧道開挖到導線設計邊長的2~3倍時，應進行導線延伸測量。

5.對于長距離隧道，可以增加一定數量的陀螺經緯儀定向邊。

6.當隧道封閉采用氣壓施工時，必須對觀測距離進行相應的氣壓修正。

7.洞內導線測量的其他技術要求應符合本規范3.3節的相關規定。

隧道高程控制測量應符合以下規定:(摘自《工程測量規范》)

1.隧道隧道內.采用水準測量法進行外高程控制測量。

2.隧道兩端的洞口水準點.相關洞口水準點(包括豎井和平洞口)和必要的洞外水準點，應形成封閉或水準線。

3.洞內水準測量應來回進行，每隔200~500m應設置-水準點。

4.隧道高程控制測量的其他技術要求應符合本規范第4章的有關規定。

?

?

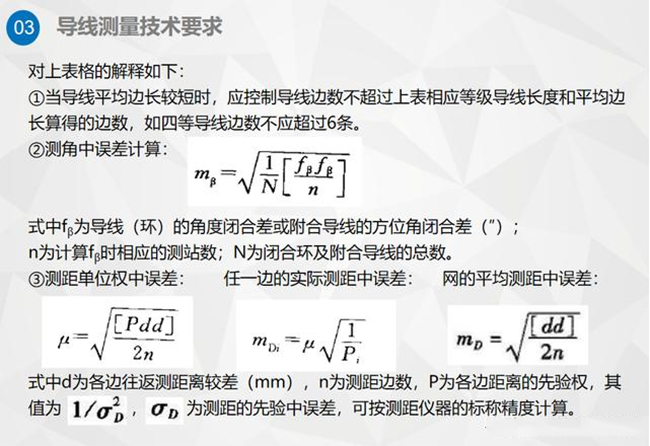

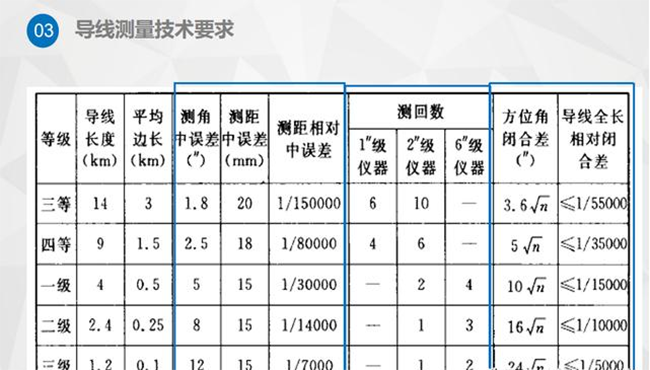

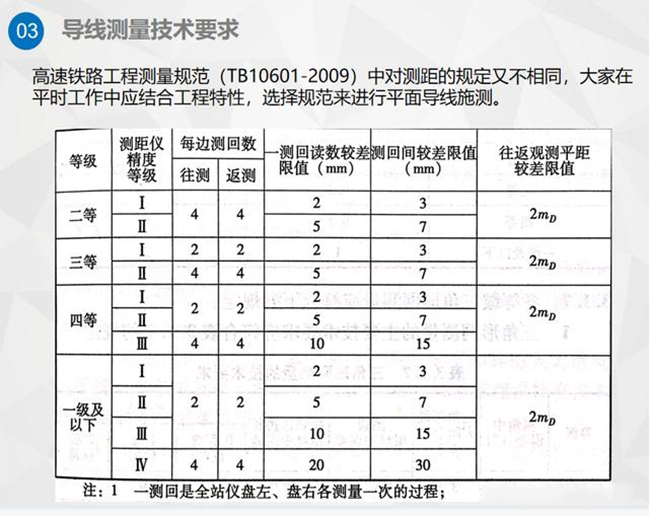

導線測量技術要求問:一般來說，全站儀精度1″.2″指的是什么？精度2mm+2ppm又是什么意思？知道儀器的指標后有什么作用？答:全站儀1″.2″指儀器的測角精度，1″一個方向的代表性儀器測量誤差為1″，簡而言之，測角精度秒數越小，測角精度越高。mm+2ppm指儀器的測距標稱精度，2mm固定誤差，2ppm這是一個比例誤差。知道這些指標，我們?cè)谑褂庙?xiàng)目?jī)x器控制測量時就知道測量的角度和距離。

外業觀察導線測量

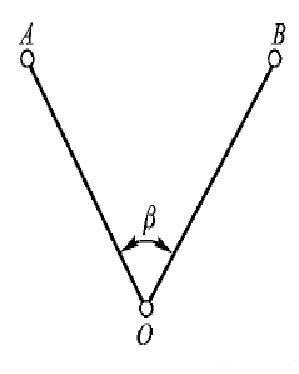

例如，在右圖中，站需要測量∠AOB和AO.BO距離。以一個測試回來(觀察一個方向盤的左右兩側一次)為例，具體操作如下:1)儀器放置在O點上，放置全站儀，對中，整平，在A.B點設置觀測棱鏡。2)左側觀察全站儀盤左側(正鏡)瞄準目標A，圓盤置于零后測距，記錄角度值和距離值。順時針轉動鏡頭，瞄準目標B，在距離測量中記錄角度值和距離值，并將其記錄在觀察手冊中。以上稱為左半測試或上半測試。3）右側觀察縱向望遠鏡，右側（倒置鏡），逆時針旋轉鏡頭，瞄準目標B，在距離測量和距離值。逆時針轉動鏡頭，瞄準目標A，在測距中寫下角度值和距離值，并記入手冊。以上稱為右半測回或下半測回。

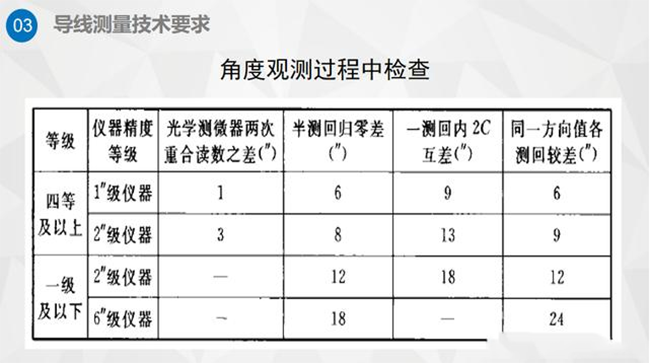

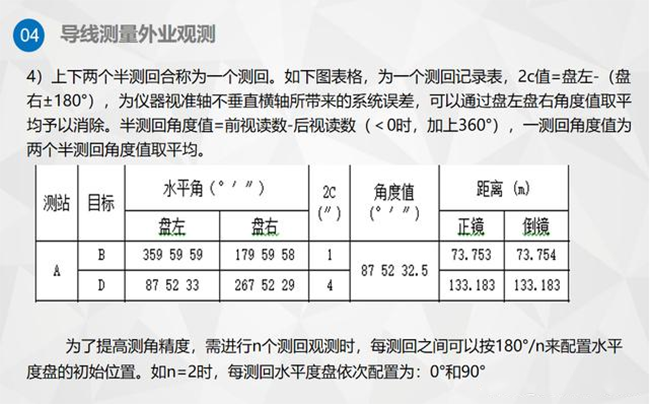

導線外部測量的幾點:

1.第一站檢查儀器內部設置:棱鏡常數、溫度單位、氣壓?jiǎn)挝坏?。，并糾正每個站的溫度.氣壓值。

2.正鏡順轉.倒鏡逆轉。

3.記錄符合規范要求，填寫完整，數據只能改變，不能改變。

4.繪制測角示意圖。

5.腿部長度合適，與儀器連接可靠；不要騎馬或踢腿。

6.移動或完成必須用儀器包裝，并將腳螺旋放在中間位置。

導線測量?jī)?nèi)部行業的簡單計算步驟

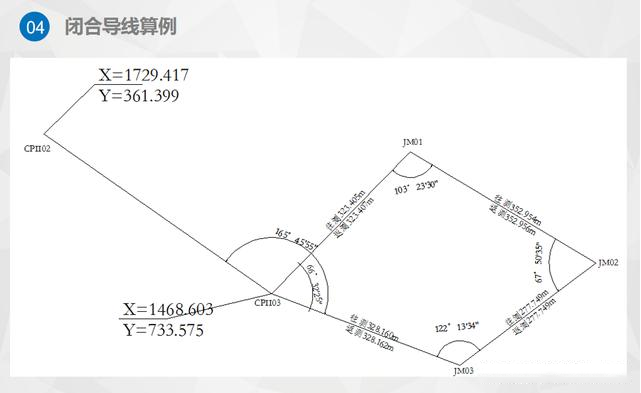

1.繪制導線略圖，邊長.轉折角.點名.已知點坐標等。

2.檢查角度閉合差，滿足條件后分配角度閉合差。

3.根據起始邊方位角計算各邊方位角。

4.坐標增量按方位角計算（△X.△Y），計算fx.fy。

5.檢查導線全長相對閉合差K，滿足條件后，分配坐標增量閉合差。

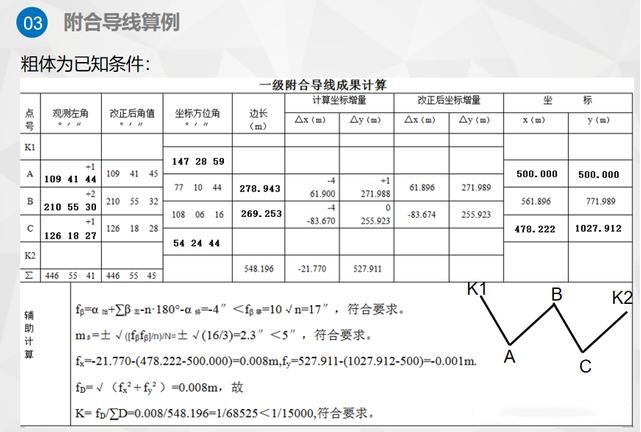

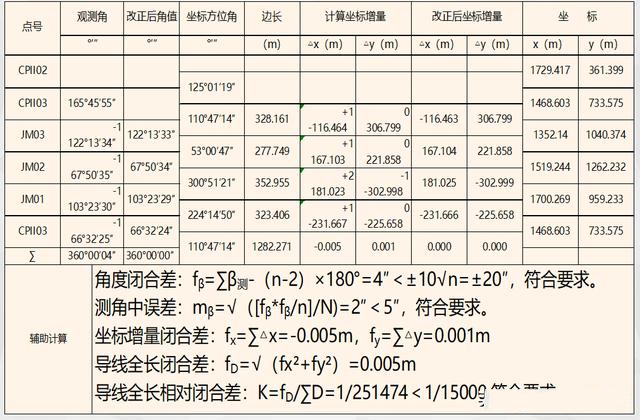

6.計算未知點坐標。（1）.角度閉合差的計算方法不同。閉合導線角度的閉合差為fβ=∑β測-∑β理=∑β測-（n-2）·180°附合導線角度的閉合差為fβ=α始+∑β左-n·180°-α終或fβ=α始-∑β右+n·180°-α終。（2）.不同的坐標增量閉合差計算方法。閉合導線坐標增量閉合差為fx=∑△x，fy=∑△y附合導線坐標增量閉合差為fx=∑△x-（x終-x始），fy=∑△y-（y終-y始）

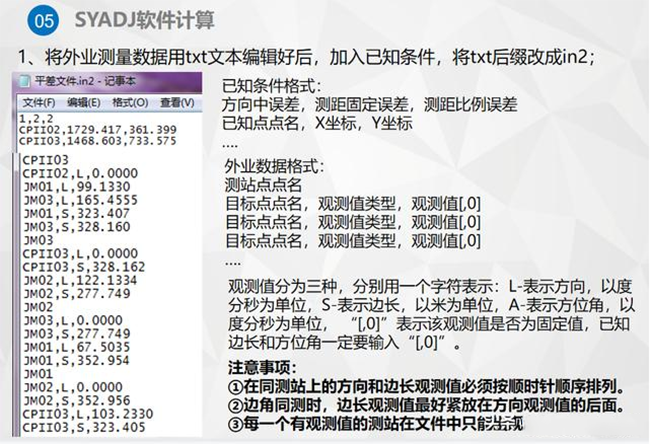

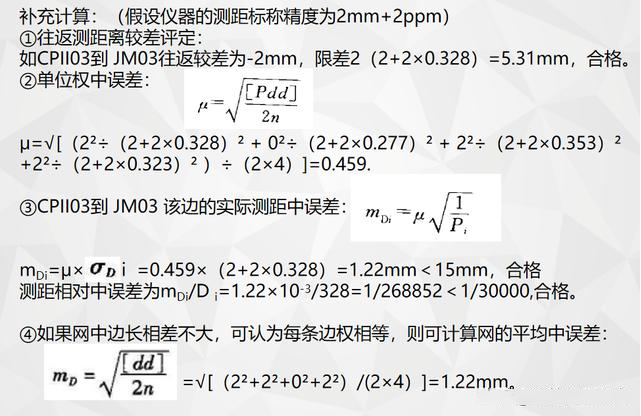

SYADJ軟件計算2。打開四院平差軟件，創建新項目；3.設置處理參數，選擇導線等級；4.選擇平差文件，即編輯的第一步in2文件；5.依次選擇往返測距差，精度評定附合/環閉合差；6.選擇平差處理(常規)計算導線。
