一、高程控制測量

在橋梁施工中，兩岸應建立統一且可靠的標高系統。一般來說，橋梁兩岸應設置一至兩個水準點。當橋梁長度超過200米時，兩岸應至少埋設兩個水準點。此外，在橋梁施工階段，應在橋臺下埋設若干臨時施工水準點，供施工時放樣觀測。施工水準點采用四級標準測量（實際施工中根據設計文件確定標準測量等級）。水準點應定期檢測。

當水準路線跨越河流（或湖塘、沼澤、寬溝、洼地、山谷等），視線長度超過規定水準測量長度時，應采用跨河水準測量方法，并按要求進行。當視線長度小于200m時，可采用一般水準測量觀測方法，但測量站應改變一次儀器高度，觀察兩次，兩次高差不得超過規范要求，取兩次結果的中間數。如果視線長度超過200m，應根據跨河寬度和儀器設備選擇相應等級的光電測距三角高程測量方法或跨河水準測量方法。

二、橋梁墩臺中心放樣

1、直接丈量法

首先，通過橋梁軸線控制樁、兩個橋臺和橋墩中心的里程樁計算距離，然后用鋼尺或軸線控制點安裝光電測距儀（或全站儀），沿橋梁中線方向釋放各段距離，確定橋墩中心位置。并在橋墩中心安裝經緯儀，以橋梁軸為基準釋放橋墩平臺的水平軸，以指導基礎施工。

對于跨度較小的小型橋梁，一般采用臨時筑壩截?cái)嗪恿骰蜻x擇枯水季節，然后采用直接測量法，即由道路中線決定橋梁軸線。

2、角度交會法

在大中橋建設中，橋墩平臺的中心位置應根據已建立的橋梁三角控制網，在三個三角點（一個是軸控制點）安裝全站儀，從三個方向（其中一個是橋軸方向）的角度交叉，確定橋墩平臺的中心。

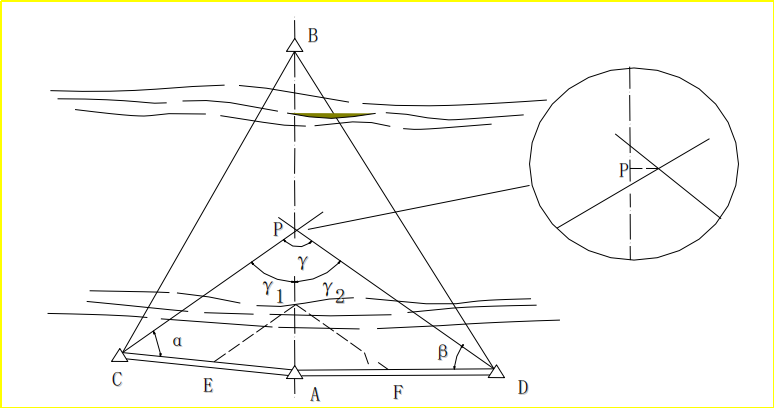

如上圖所示，在C、A、D三點各安裝一臺經緯儀。A點全站儀，瞄準B點定橋軸線方向。置于?C、D?點的儀器則分別以?A?點為起始方向點，按正倒鏡分中法撥出交會角α和β，從而確定兩條方向線，它們與橋梁軸線方向的交點是橋墩P的位置。

由于誤差的影響，三條方向線一般不交一點，而是形成誤差三角形。如果橋軸上誤差三角形的邊長在允許范圍內（墩底放樣為2.5cm，墩頂放樣為1.5cm），則取C、D兩個方向線的交點在橋軸上的投影P作為橋墩的中心位置。

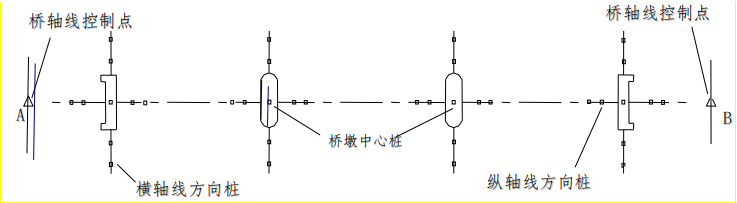

在橋墩施工中，隨著橋墩的逐漸建高，中心的放樣工作需要重復，要求快速準確。為此，在第一次獲得正確的碼頭中心位置后，將方向線延伸到另一邊，并設置固定的瞄準標志。每次方向放樣時，只需直接瞄準對方標志，即可快速準確地恢復碼頭中心位置。
