電子全站儀（ElectronicTotalStation，又稱全站型電子速測儀）是由電子測角、電子測距、電子計算、數據存儲、數據傳輸?shù)葐卧獦?gòu)成的三維坐標測量系統，電子全站儀能全自動顯示測量結果并與外部設備互相交換信息內容，較完善地完成測量和數據處理過程的電子一體化。電子全站儀主要是由數據采集系統和數據處理系統兩部分構成。一體式電子全站儀（又稱集成式電子全站儀）是將電子經緯儀和電子測距儀合為一體，合用一個光學望遠鏡系統（即測角視準軸與測距光軸同軸），操作的時候更方便，現今電子全站儀都是集成式。電子全站儀有許多基礎測量功能?，F(xiàn)階段，電子全站儀成為了一種運用較廣、較為常用的測量?jī)x器，世界各儀器設備生產商制造出的電子全站儀型號、品種不斷增多，功能更各式各樣且精密度越來越高、自動化程度越來越高，更好地滿足了各項測繪工作的要求，起到更大作用。電子全站儀作為一種光電測距與電子測角的綜合型外業測量?jī)x器，其主要是的精密度指標為測角標準差mβ和測距標準差mD，所以，電子全站儀精密度的習慣表達方式為[±m(xù)β″；±m(xù)D]，例如[±3″；±（3mm＋3mm/km）]、[±2″；±（3mm＋3mm/km）]、[±2″；±（2mm＋＋3mm/km）]、[±2″；±（2mm＋2mm/km）]、[±1.5″；±（1mm＋1mm/km）]、等，電子全站儀測程通常在10km以下。電子全站儀設計中，通常遵循測距和測角精密度等影響原則，即mD/D=mβ/β或2mD/D=mβ/β。

電子全站儀概貌

a

b

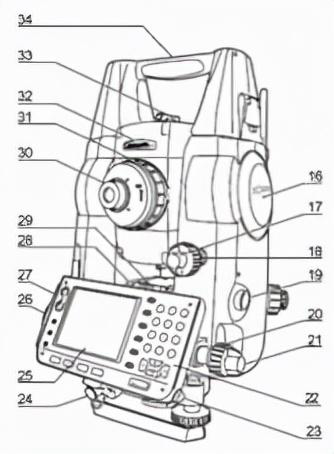

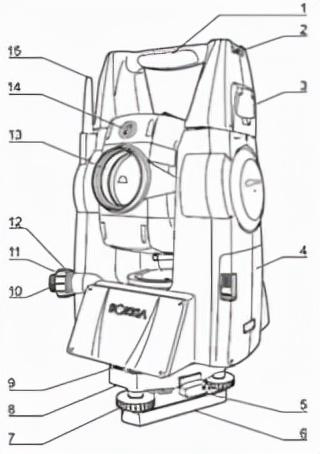

（a）左側面右側面

圖5-6-1

SOKKIA-SET系列電子全站儀

圖5-6-2

TPS1200電子全站儀??

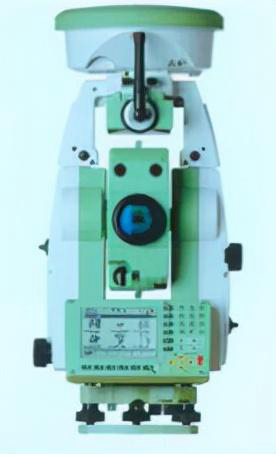

圖5-6-3

Leica的Smart-Station

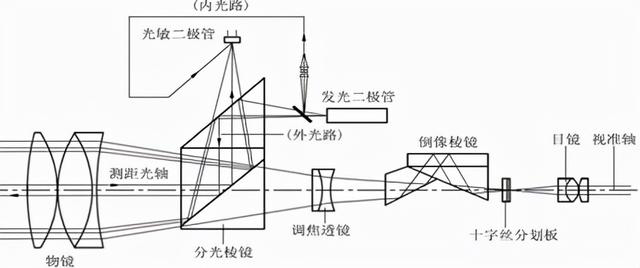

圖5-6-4

常見的電子全站儀望遠鏡光路電子全站儀的外形各式各樣，圖5-6-1為全部漢化操作界面的SOKKIA-SET系列電子全站儀，其中1為提柄、2為管式羅盤插口、3為提柄鎖、4為電池盒蓋、5為三角基座制動控制桿、6為底板、7為腳螺旋、8為圓水準器校準螺絲、9為圓水準器、10為光學對中器目鏡、11為光學對中器十字絲板護蓋、12為光學對中器調焦環、13為物鏡（為帶激光指示功能）、14為導向光裝置、15為藍牙天線、16為設備高標志、17為垂直制動鈕、18為垂直微動螺旋、19為測量便捷鍵、20為水平微動螺旋、21為水平制動鈕、22為操作面板、23為觸摸筆架、24為數據通訊和外置電源組合插口、25為顯示窗、26為CF卡口、27為USB為口、28為照準部水準器校準螺絲、29為照準部水準器、30為望遠鏡目鏡、31為望遠鏡調焦環、32為激光發射警示燈、33為粗照準器、34為設備中心標志。

電子全站儀的構造與特點

電子全站儀的測距系統是光電測距儀（基本原理見教材，限于字?jǐn)?shù)不再贅敘），電子全站儀的測距系統是電子經緯儀。電子全站儀的測角系統---電子經緯儀電子全站儀的測角系統即電子經緯儀。Leicalai徠卡的TPS1200電子全站儀及原來的T2000電子經緯儀，角度的最小顯示數值為0.1″、測角精密度為0.5″，是現階段精密度較高的電子經緯儀。電子全站儀的基本參數設置要想通過電子全站儀得到靠譜測量結果，一定要在測量前對電子全站儀的相關參數完成設置。基本參數設置應在顯示屏相應的操作界面下完成，通常包括觀測條件設置（例如測距模式（斜距、平距、或高差）、傾斜改正方式、傾角超限處理方式、視準差改正、兩差改正、豎盤指標設置、豎角格式、坐標格式、水準面改正、角度展示、距離展示、氣象改正、等）；設備設置（例如關機方式、亮度、背光關閉、鍵盤背光、十字絲板亮度、EDM（即電子測距）接收調節、導向方式、按鍵聲響、遙控開機、顏色、等）；測距參數設置（例如測距模式（重復精測、均值精測、單次精測、單次粗測、跟蹤測、等）、目標類型（棱鏡、反射片、免棱鏡）、棱鏡常數、指示光、導向光、溫度、氣壓、濕度、等）；測量單位設置（例如溫度（攝氏度、華氏度）、氣壓（hPa、mmHg、inchHg）、角度（360°制、400gon制、密位制）、距離（米、英尺、英寸，英尺包括英制和美制）、等）。
