近幾年來，隨著科技水平的不斷提升，地形圖測繪方法由傳統的全站儀和RTK測量，發展到如今的三維激光掃描測量和無人機測量，不僅采集方式發生了變化，而且數據處理方式更是發生了很大的變化，相比傳統的測量方式節省了很多人力和物力。此外，隨著社會的發展，三維激光掃描測量的搭載設備已經擴展到車載和機載的三維激光掃描測量，采集方法更好。無人機測量作為現今測繪行業流行的測量方式，也有許多問題需要解決。這篇文章對這三種測繪方法進行了簡單的比較分析。

1.1研究對象信息

本文的研究對象是江蘇師范大學泉山校區，位于江蘇省徐州市銅山區，地勢相對平坦，周圍有山脈。黑色實績所圈的范圍為研究對象的測區范圍，測區范圍內高層建筑和樹木比較多，地物比較復雜。測量區域面積大約為0.8km2，研究對象的測區范圍如圖1所示。

圖1：研究對象測區范圍

1.2數據采集

本文主要采用三種測量方法獲得數據，RTK測量方法、三維激光掃描方法和無人機測量方法。

2.1RTK數據采集

RTK數據采集使用天宇G1 RTK測量系統，RTK精度為±(10mm+1mm/kmm/kmm/?d)，d是被測點之間的距離，儀器內置傾斜補償器，根據中桿的傾斜方向和角度自動校正坐標。測量方法為網絡模式(網絡基準站和移動站)。數據采集時，首先確定測量區域的地理概況，然后根據測量區域的現場情況安排儀器和人員，最后安排2組人員（每組2人）和2套儀器（每組一套R(shí)TK與全站儀），分別從測區兩端往中間進行。當使用RTK測量完成后，因?yàn)镽TK信號受高層建筑和高大樹木的影響，不能再使用RTK測量，即可使用全站儀輔助測量。該方法采集野外數據需要32小時。數據采集的主要流程如圖2所示。

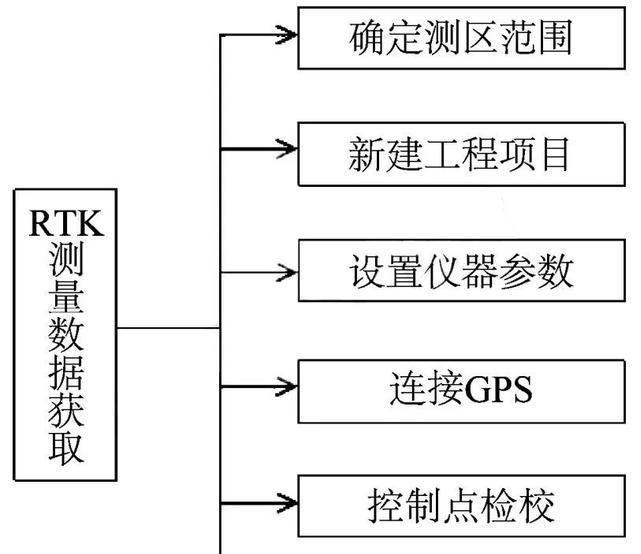

圖2：RTK采集數據流程

2.2三維激光掃描數據采集

三維激光掃描數據采集使用RiegLVZ-1000三維激光掃描儀，掃描距離為1.4km，掃描精度為5mm/100m（單點掃描），儀器內置雙軸傾斜傳感器，可以自動校正掃描儀，激光掃描方式為脈沖式。數據采集時，首先要確定測量區域的地理概況，然后根據測區范圍的現場情況設置掃描測量站和控制點，最后設置掃描測量站44站，其中根據現場實際情況增加了5站，共掃描49個測站，采集特征控制點16個。其中，三維激光掃描安排一組人員，每組2人(每組一套儀器)，該方法采集野外數據需要12小時。三維激光掃描數據采集的主要流程如圖3所示。

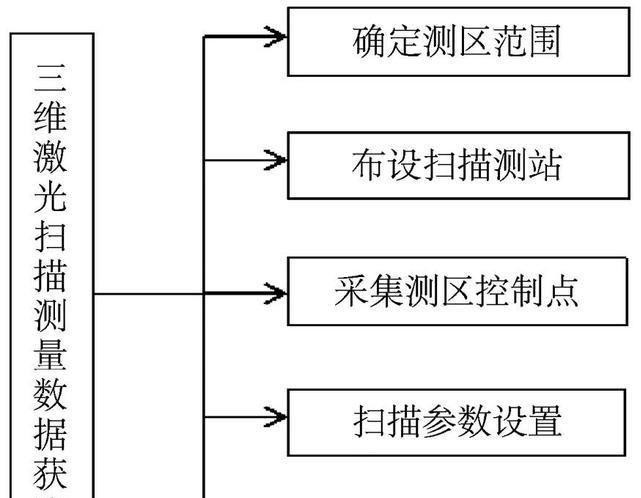

圖３ 三維激光掃描采集數據流程
